　　1.概述

　　西安远征科技YZ830开关柜智能操控装置是一款新型多功能、模拟动态指示的智能装置，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。装置本身具有动态一次模拟图，带电显示及闭锁、温湿度智能控制、断路器分合状态指示、储能指示接地开关状态指示、手车位置指示、分合闸回路完好指示、人体感应带电提示、语音防止误操作提示、远方/本地操作、远程通信、柜内照明等功能。

　　本装置采用液晶显示器作为人机对话窗口，可以显示温湿度的实时信息。

　　2.主要功能

　　本装置可以根据用户要求实现一次回路设备开关状态指示、柜内温湿度智能控制人体感应以及高压带电显示等功能。

　　本装置以一体化布局配套装备于开关柜，***简化了过去开关柜的面板结构设计，美化了面板布局，取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器、储能开关、断路器分/合开关等多种控制、指示器件。

　　本装置安装方便、使用寿命长，完全可以满足电力行业的需求，能够保障电器的***运行。

　　3技术参数

　　3.1 供电电源：AC85V～265V 50Hz或DC 110V/DC220V

　　3.2 环境条件：工作温度 -25℃ ～＋55℃；贮藏温度 -40℃ ～＋85℃；

　　相对湿度 5%RH ~ 95%RH

　　3.3 功 耗：≤15W

　　3.4 抗电强度：外壳与端子间≥AC2000V

　　3.5 绝缘性能：外壳与端子间≥100MΩ

　　3.6 抗电磁干扰功能：符合GB/T14598.13、GB/T14598.14、

　　GB/T14598.9、GB/T14598.10的要求。

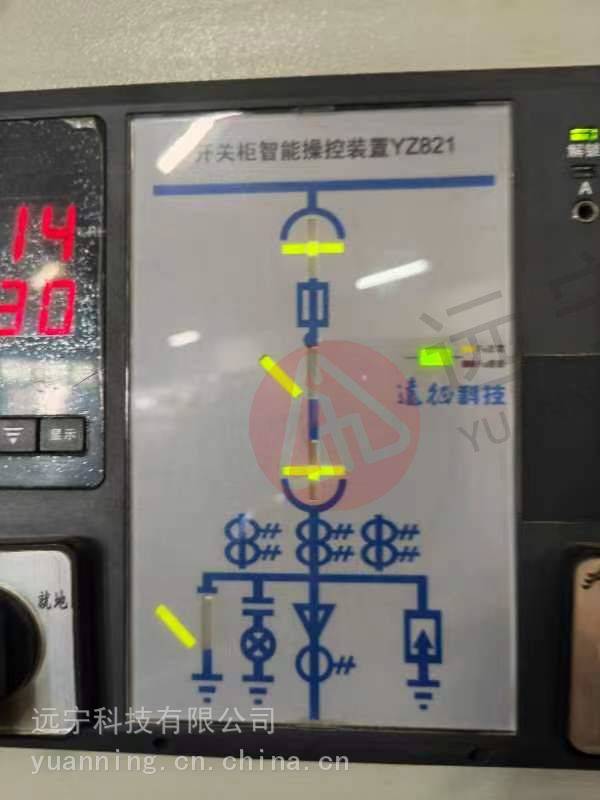

　　3.7 动态模拟一次接线图

　　模拟图（面膜）的制作：根据用户现场实际的一次接线方案、电压等级（35kV

　　为柠黄色、10kV为绛红色、6kV为深蓝色）设计面膜。

　　动态模拟对象：断路器，手车位置，接地开关、储能等，通过电路采样，动态地根据实际信息变化面膜上的一次接线图，从而实现动态模拟的目的。

　　模拟图显示内容如下：

　　1) 分闸（或回路）显示 2) 合闸（或回路）显示 3) 预分预合闸闪烁指示

　　4) 接地显示 5) 储能显示 6) 工作位置显示

　　7) 试验位置显示 8) 手车进出过程中动态显示

　　9) 断路器、接地开关的防误闪烁提示

　　3.8 语音防误提示

　　1) 断路器合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器”。

　　2) 接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分接地开关”。

　　3) 断路器合闸状态、接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示

　　“请分断路器，请分接地开关”。

　　4) 当柜体主回路已经送电时，柜前有人停留时，语音提示“本柜主回路已带电”。

　　3.9 操作功能

　　1) 分合闸操作 2) 储能操作 3) 远方/就地操作 4) 柜内照明操作
