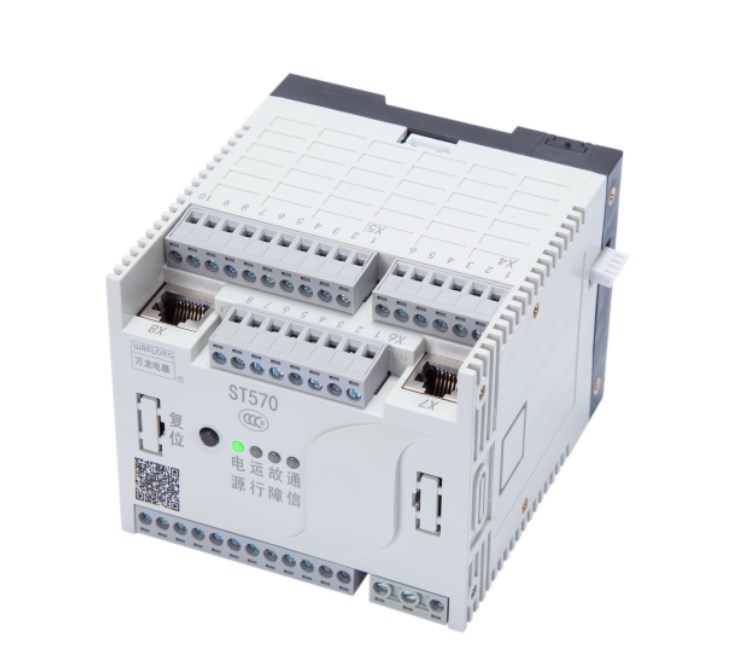

万龙电气ST573F-A-F-100-V2M1电动机保护控制器

　　万龙电气ST573F-A-F-100-V2M1电动机保护控制器

　　一、概述

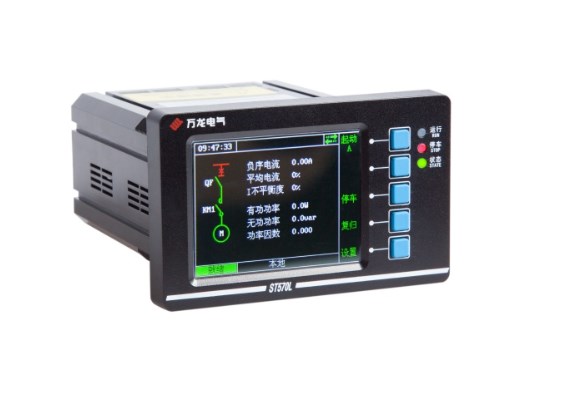

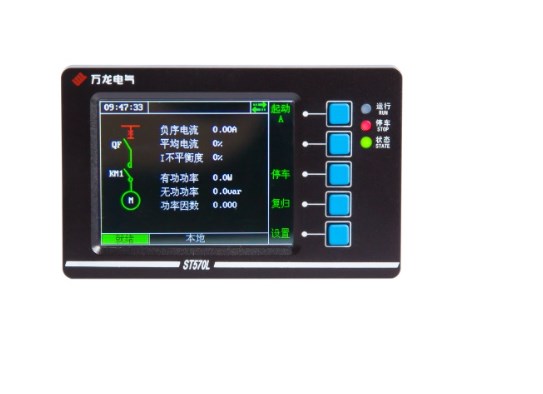

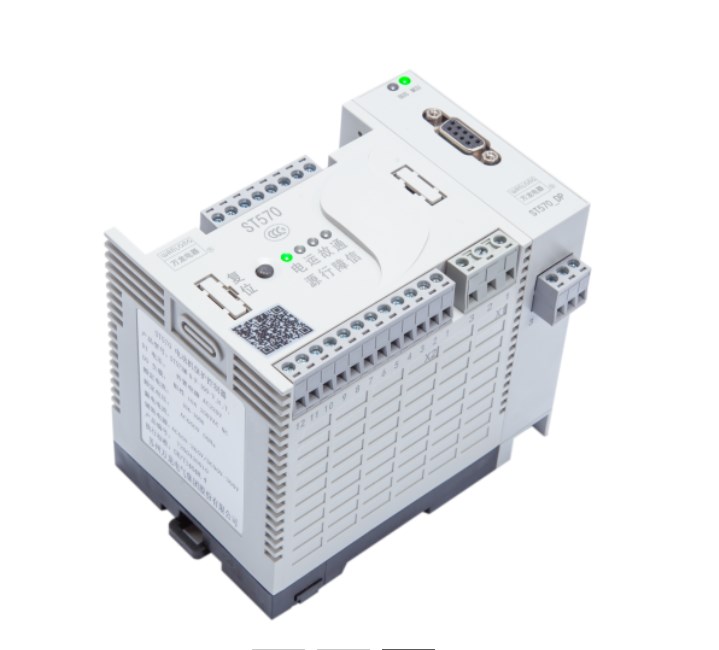

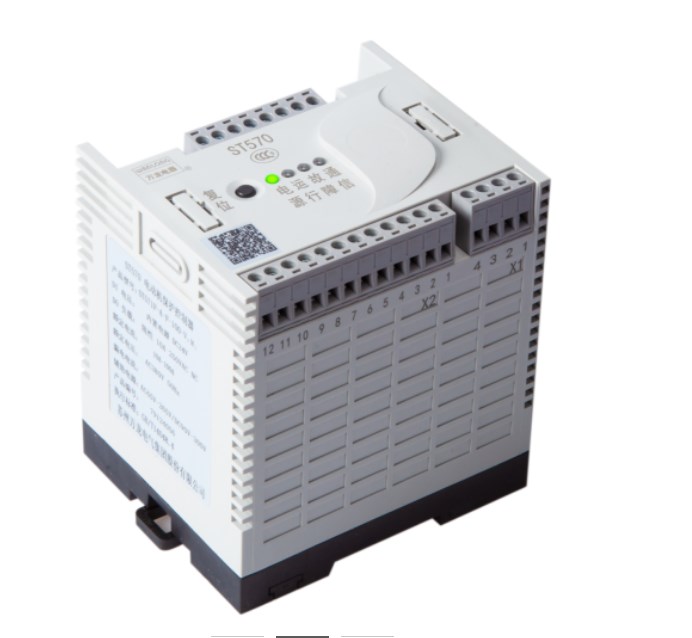

　　ST570 系列电动机保护控制器适用于额定频率 50/60Hz、额定电压至 660VAC低压电动机应用场所。该产品集保护、测量、控制、管理、通信为一体，实现电动机的多种起动控制方案，确保电动机安全运行，是智能化 MCC 或生产 DCS系统终端单元的选择。该产品采用了模块化设计，产品由主体、专用电流互感器、显示模块、附件模块等组成，产品体积小，结构紧凑，安装方便，可在 1/4 模数及以上各种抽屉柜中直接安装使用。

　　ST570 系列电动机保护控制器可广泛用于发电、冶金、轨道交通等行业

　　二、功能特点

　　维护管理功能具有电动机的累计运行时间记录和接触器累计操作次数记录；

　　可查询带时标的事件记录，其中有再起动记录、起动记录、停止记录；

　　具有功能，可实现网络远方控制，可输入外部位置选择；

　　模拟量输入、开关量输入和输出模件，其内部具有完善的电气安全隔离；

　　标准通讯接口，Modbus RTU协议、ProfiBus DP 协议、DeviceNet协议可选；

　　再起动装置具有在线维护功能，能够在线进行运行程序的修改，能够在线进行工程数据的修改；

　　再起动装置能够进行工程数据的上载，使系统维护更加方便可靠；

　　具有录波功能，可以提供故障发生过程中的电流、电压变化曲线。

　　三、电动机故障分类

　　对电动机来说，其故障形式从机械角度可以分为绕组损坏和轴承损坏两方面。 造成绕组损坏的主要原因有：

　　(1)在长时间的电、热、机械和化学作用下，绕组的绝缘老化损坏，定转子绕组匝间短路或是对地短路。

　　(2) 电网供电质量差，电源电压三相不平衡、电压波动大、电网电压波形畸变、高次基于单片机控制的电动机保护器设计谐波严重或者电动机断相运行。

　　(3) 电源电压过低使得电动机启动转矩不够，电动机不能顺利启动或者是在短时间内重复启动，电动机长时间承受过大的启动电流导致电机过热

　　四、技术参数

　　2.1 输入/输出

　　模拟量输入回路

　　互感器额定电流 In 直接接入：1（0.2~1A）、5（0.5~5A）、25（2.5~25A）、

　　100（10~100A）、160（16~160A）、400（40~400A）；

　　间接接入： 500（150~500A）、820（250~820A）

　　额定频率 50/60Hz

　　额定漏电电流 I△n 1A、5A、30A

　　交流电流回路过载能力 2 倍额定电流下，连续工作；10 倍额定电流下,允许运行10s；40 倍额定电流下，允许运行 1s

　　交流电流回路功率消耗 无

　　交流电压回路过载能力 1.2 倍额定电压下，连续工作；1.4 倍额定电压下，允许运行 10s

　　交流电压回路功率消耗 额定电压时，每相不大于 1VA
