四方华能CSF206TB变压器保护装置
CSF206TB-S变压器后备保护系列适用于10kV及以下电压等级变压器的后备保护和所用变保护。
应用范围
◆66kV及以下电压等级变压器的后备保护
主要特点
保护测控功能
◆ 保护功能***可靠并可灵活配置。
◆ ***测量一侧三相电流、三相电压。
◆ 准确计算功率、频率
◆ 遥测、遥信、、遥脉功能。
人机交互
◆128×64点大液晶全汉字显示。
◆良好的中文视窗界面。
◆简洁方便的四方键盘。
◆4只LED指示灯分别表明4个典型运行状态。
运行
◆实时显示电流、电压、功率、频率等的测量值。
◆显示典型遥信值。
◆可就地或通过LonWorks网络远程存取测量值、整定值、运行报告等信息。
◆可用于综合自动化和非综合自动化系统。
◆可录入5套保护定值。
◆记录故障数据，掉电不丢失。
通讯
◆标准RS232串口通讯，前面板232串口带光电隔离，可在现场实现通讯。
◆LonWorks现场总线接口。
◆可提供经LonWorks网络转接的RS485或以太网接口。
功能表
| CSF20T变压器后备保护装置功能
|
| |
|
保护 ◆带方向和复合电压闭锁的三段式过流保护 ◆高低压侧零序过流保护 ◆零序过电压跳闸或告警保护 ◆过负荷告警 ◆充电保护 ◆变压器本体保护
|
测量量 ◆三相电压Ua、Ub、Uc ◆高/低压侧零序电流3I0 ◆零序电压3U0 ◆三相电流Ia、Ib、Ic ◆三相有功功率、三相无功功率、功率因数 ◆频率 ◆有功电度、无功电度
|
|
|
开入（10路） ◆低压侧断路器位置 ◆控制回路断线监测 ◆弹簧未储能监测 ◆远方操作闭锁 通用开入量6路 另有： ◆2路本体跳闸开入 ◆2路本体告警遥信开入 ◆2路脉冲量输入 ◆GPS接口
|
| |
|
监控 ◆PT断线检测 ◆事件记录、事故追忆 ◆自检 ◆、遥测、遥信、遥脉 ◆控制回路断线监测 ◆弹簧未储能监测 ◆录波
|
| |
|
开出（10路） ◆高/低压侧跳闸出口 ◆跳高/低桥出口 ◆闭锁高/低压备自投出口 ◆高压侧跳/合闸出口 ◆低压侧跳/合闸出口
|
| |
主要技术参数
| 额定数据：
|
绝缘电阻：
|
|
|
工作电压：交/直流220V；直流110V（注） 交流电压：57.7V 交流电流：5A/1A
|
各带电的导电回路相互之间及对地用500V摇表测量绝缘电阻不小于100MΩ。
|
|
|
其他：
|
| |
|
冲击电压：GB/T14598.3-1993 电压等级：5kV 1.2/50?s 耐压：GB/T14598.3-1993 交流回路对地：2kV 交流电压、电流回路之间：2kV 直流回路对地：2kV 交直流回路之间：2kV 24V回路对地：1kV 辐射电磁场干扰：GB/T14598.9-1995___III级 快速瞬变干扰：GB/T14598.10-1996___ III级 脉冲群干扰: GB/T14598.13-1998___III级 静电放电干扰: GB/T14598.14-1998___ III级
|
| |
|
交流回路过载能力：
|
| |
|
交流电压：连续工作1.2Un 交流电流：连续工作2In，40In持续1s
|
| |
|
功耗：
|
| |
|
正常工作时，工作电源回路< 10W，保护动作时电源回路< 10W； 交流电压回路<0.5VA/相； 交流电流回路<0.8VA/相。
|
| |
|
测量精度：
|
| |
|
交流测量电流：0.5级； 交流测量电压：0.5级； 有功功率：0.5级； 无功功率：0.5级
|
| |
|
环境条件：
|
| |
|
保存温度：-25℃~+70℃ 工作温度：-10℃~+55℃ 相对湿度：不超过95% 大气压力：86－106kpa
|
| |
|
动作时间:
|
| |
|
***小动作时间：<40ms 动作时间误差：<30ms
|
| |
|
整定误差：
|
| |
|
保护整定值误差≤±5%
|
|
注：工作电压为直流110V的装置定货时需说明

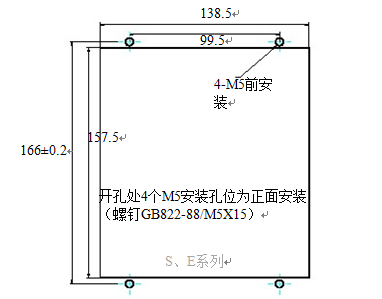

开孔图：
