| 品牌 |
上海宽域 |
型号 |
ATS1100 |
| 类型 |
对时装置时钟 |
材质 |
金属 |
| 加工定制 |
是 |
是否进口 |
否 |
| 产地 |
上海 |
|

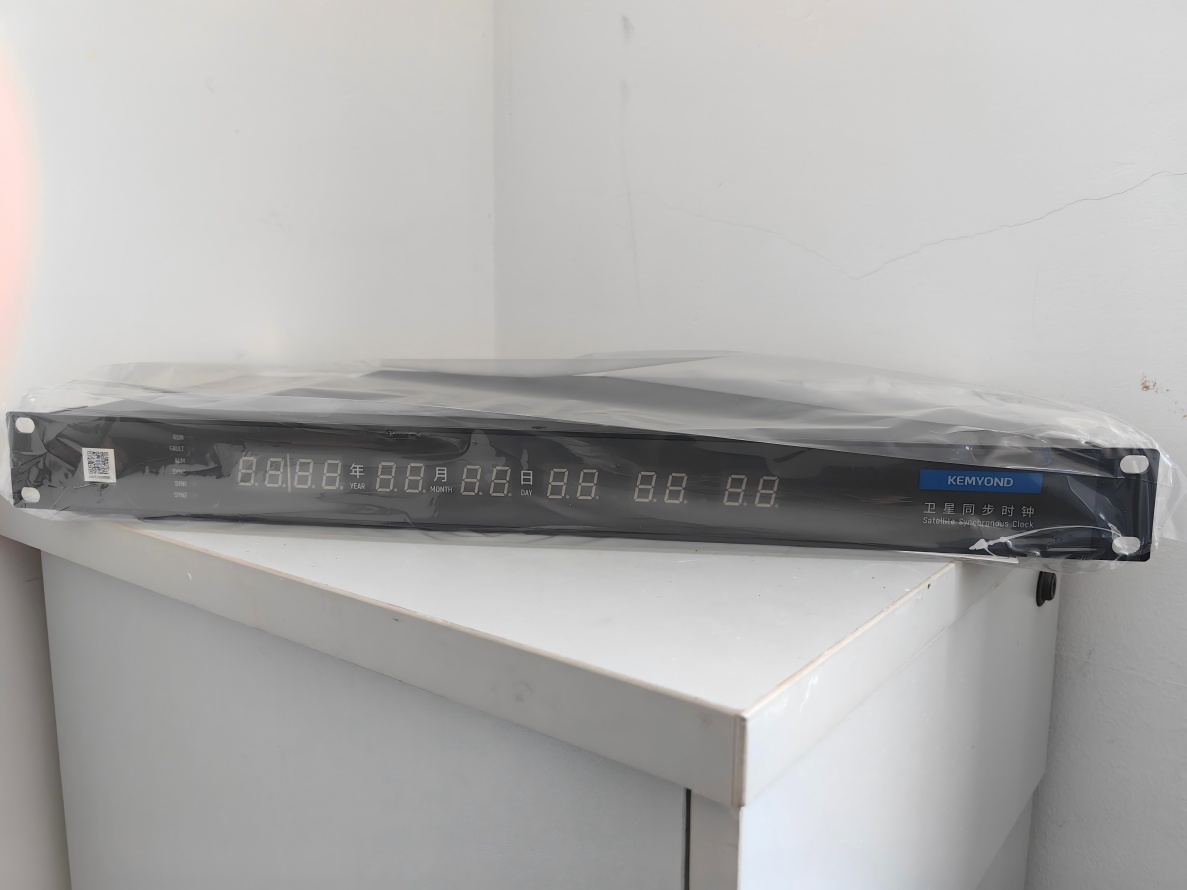

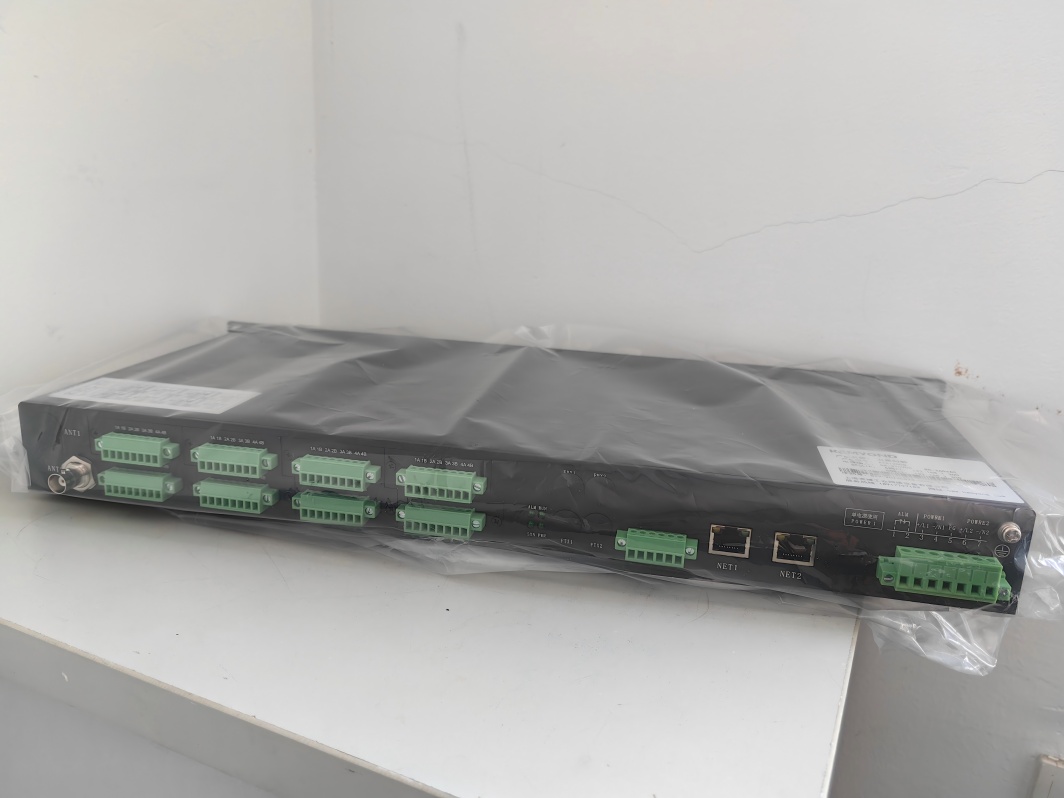

卫星时间同步装置ATS1100北斗加GPS对时装置时钟
技术特性 ◆ 采用DSP（数字信号处理器）和CPLD（复杂可编程大规模逻辑器件）完成实时、高速的信号处理（如扩展了“年”和“同步状态标志”的IRIG-B、网络NTP协议等）。 ◆ 两个独立的网络接口，支持UDP主机点对点模式、广播模式和组播模式，接收主机数量无限制。 ◆ 网络授时服务器，支持NTP和SNTP协议，流行的网络主机系统/设备无需额外编写程序便可自动同步时间。 ◆ 卫星同步丢失后能够连续、稳定、高精度地输出与GPS接收机原始秒脉冲同步的替代（守时）时、分、秒脉冲，并维持内部时钟的性（即内部守时功能）。
| 典型功能 --------------------------------------------------------------------------------------------------------- ◆ 输出接口类型丰富：网络接口、RS232/RS485、DCF77、IRIG-B（DC），可选择时间类型的时、分、秒脉冲和TTL电平脉冲。 ◆ 同时提供光耦OC门和RS485总线方式输出脉冲。 ◆ 提供装置工作状态告警接点输出：失电告警、卫星同步丢失告警。 ◆ 波特率、频率测量和IRIG-B等相关参数均由软件设置，方便了应用，并提高了装置的可靠性。 ◆ 串口和网络接口均支持Telnet命令行方式的装置工作参数管理，同时提供集成化管理设置软件。 ◆ 具有很强的脉冲、串口、IRIG-B扩展能力，满足高精度、大容量接口的扩展需要，并可为用户提供定制服务。 ◆ 同时支持4路时间基准信号输入，可以是GPS、北斗星、GLONASS和IRIG-B等信号的组合；支持双主机冗余备用工作模式；输出接口扩展单元可选，以方便灵活地组成（组屏）各种需求的授时系统。 ◆ 抗干扰设计满足电力行业以下标准的规定：GB/T13729-2002、GB/T14598.9-2002、GB/T14598.10-1996、GB/T 14598.13-1998、GB/T14598.14-1998、IEC 60255-22-5：2002、IEC 60255-22-6：2001、IEC 60255-22-7：2003。 |
标准参数 ◆ 获得数据时间 本地次开机：≤2～5分钟（初始位置、时间、历书均未知） 位置变化重开机：≤90秒 位置不变重开机：≤40秒 瞬间断电重开机：≤20秒 ◆ 时间精度：±1μs ◆ 网络协议：ARP、ICMP、IP、UDP、NTP、SNTP、Telnet ◆ 网络UDP接收主机：16组，支持广播、组播，满足无限个主机的授时需要 ◆ 串口参数 波特率：1200～115200bps软件可设置 数据位：8 校验位：无 停止位：1 ◆ 脉冲OC门输出方式 CE间外接电压VCE：300VDC CE间允许电流ICE：200mA ◆ 低电平脉宽：100ms、200ms、300ms软件可设置 ◆ IRIG-B直流偏置输出：时间精度：1 μs ◆ 告警接点形式：继电器空接点，接点容量60VDC@1A ◆ 操作系统：WINDOWS系统管理软件 ◆ 系统安全：参数设置具有口令保护，网络信息处理可设使用权限（IP过滤）环境参数 ◆ 工作温度：-20℃- +60℃；湿度：10%-90%（无凝结） ◆ 保存温度：-40℃- +85℃；湿度：5%-95%（无凝结）机械结构及性能 ◆ 尺寸（W×D×H）：484 mm x 244 mm x 44.5 mm
MTBF ◆ 大于50000小时
安装配置步骤
?硬件连接?
将北斗/GPS天线安装在室外开阔区域，避免遮挡。
通过SMA接口连接天线与设备，确保接头紧固。
连接电源（AC 220V或DC 24V），指示灯亮起表示通电成功。
?网络配置?
通过网线连接设备LAN口至交换机，默认IP为192.168.1.100。
登录Web管理界面（用户名：admin，密码：admin），配置NTP服务器参数。
?信号测试?
使用万用表检测1PPS信号输出（约3.3V TTL电平）。
通过网络工具（如ntpdate）验证NTP同步状态。
五、避坑指南
?天线安装?
错误：天线靠近金属物体或安装在建筑物阴影区。
正确：选择屋顶或窗台等开阔位置，确保360°无遮挡。
?网络延迟?
错误：跨网段部署未配置NTP服务器转发。
正确：在核心交换机启用NTP透传或部署二级NTP服务器。
?电源干扰?
错误：与变频器或大功率设备共用电源。
正确：采用独立电源或增加滤波器。
六、维护与故障排除
?日常维护?：定期检查天线连接线是否老化，清理设备散热孔灰尘。
?常见故障?：
?无卫星信号?：检查天线是否损坏，重新定位安装。
?NTP不同步?：验证网络连通性，检查防火墙设置。
?脉冲信号异常?：确认输出端口配置（如1PPS/1PPM）。
七、技术参数
尺寸：480mm×44mm×300mm（宽×高×深）
重量：≤3kg
功耗：≤15W
MTBF：≥100,000小时
安装方式 ◆ 1U标准19英寸机架式挂耳固定
