南自N2B-600P-25P2T1I1A03多功能电量监测仪

　　南自N2B-600P-25P2T1I1A03多功能电量监测仪

　　一、产品概述南自N2B-600P-25P2T1I1A03是一款用于电力系统全电量参数监测的智能仪表，支持电压、电流、功率、电能等参数的实时测量与数据分析。采用模块化设计，具备高防护等级和抗干扰能力，适用于工业、商业及基础设施等场景的智能化电力管理?。

　　二、技术参数类别参数说明?工作电源?AC/DC 85~265V宽电压输入，功耗≤5VA?1?测量范围?电压：单相/三相四线/三相三线；电流：支持外接分流器扩展（需定制）?精度等级?电压/电流：0.2级；功率：0.5级；电能：有功C级，无功1.0级?1?显示方式?LCD液晶屏，支持循环显示或自定义参数切换?1?通讯接口?RS485接口，支持Modbus-RTU协议及DL/T645-2007规约?1?扩展功能?开关量输入（DI）、继电器输出（DO）、脉冲输出?

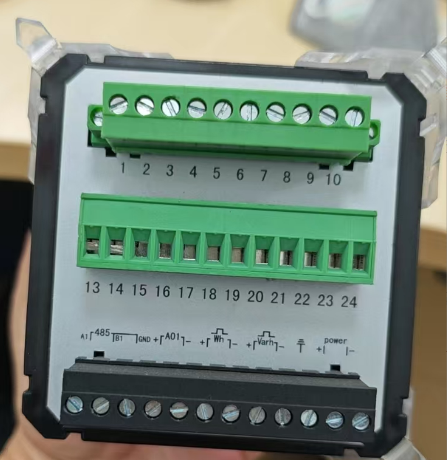

　　三、安装与接线?安装环境?温度：-25℃~+55℃；湿度：≤95% RH（无凝露）避免强磁场、腐蚀性气体及剧烈震动环境?接线说明??电压输入?：接入PT二次侧（如100V/400V），注意极性防反接。?电流输入?：通过外部分流器或互感器接入（如5A/1A），需确保阻抗匹配。?通讯线?：双绞屏蔽线（如RVVP 2×0.75mm2），屏蔽层单端接地? 。

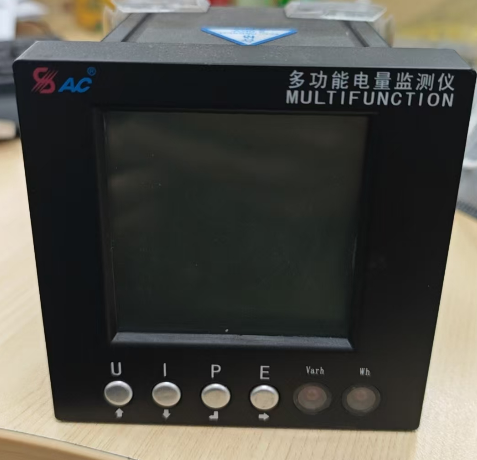

　　四、操作指南?按键功能??V/W键?：切换显示电压/功率/时间等参数。?A/AH键?：切换显示电流/电能累计值。?长按3秒?：复位电能计数器或校准模式（需密码）。?显示界面?上屏：主参数（如电压/电流）；下屏：辅参数（如功率/电能）。异常提示：过载时闪烁“OL”，通讯故障显示“Err”?

　　五、通讯协议?Modbus-RTU?寄存器地址：电压（40001）、电流（40002）、功率（40003）等? 。示例命令：读取电压（功能码03，地址40001，长度1）? 。?DL/T645-2007?数据标识：电压（0x02010101）、电流（0x02010201）?

　　六、维护与故障处理现象可能原因解决方案无显示电源未接通或丝熔断检查输入电压及接线测量值异常接线错误或传感器故障核对极性，更换分流器/互感器通讯中断波特率/地址设置错误核对参数，检查终端电阻

　　七、注意事项严禁带电操作接线端子，避免短路或触电风险。定期校准（建议每年一次），确保测量精度? 。保留说明书及保修卡，维修需联系授权服务商?
