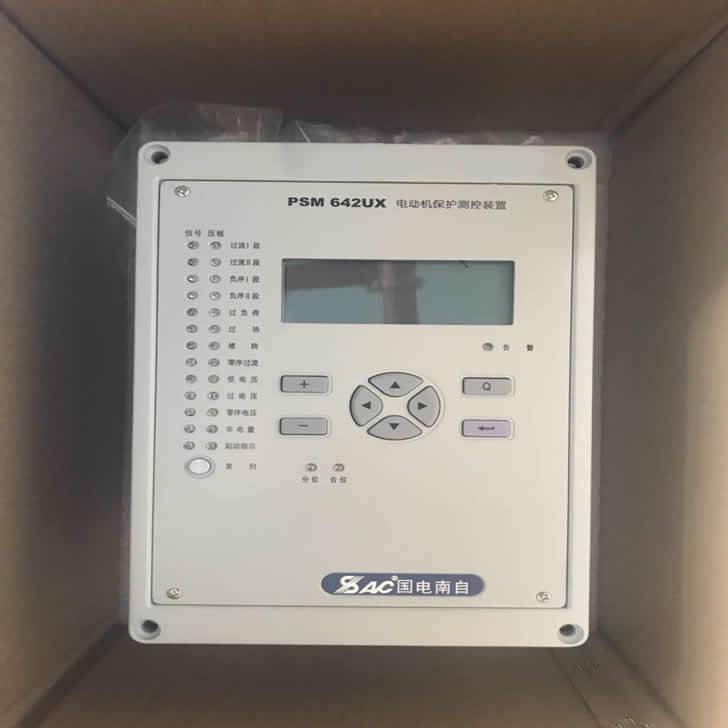

国电南自PS 640UX 系列保护测控装置

　　1 概述

　　1.1 适用范围

　　PS 640UX 系列保护测控装置是国电南京自动化股份有限公司针对石化、钢铁、冶金等行业研发的保 护测控一体化装置，它适用于 110kV 以下电压等级的非直接接地或者小电阻接地系统的工业电力系统。

　　PS 640UX系列保护测控装置基于国电南自自主研发的EDP保护平台，采用了多项***技术，集保护、 控制、测量、通信和监视功能于一体，资源丰富配置完善、运行维护灵活方便、***安全性高，整体 技术性能指标处于***水平，为工业电力系统的安全、稳定、经济运行提供了坚实的基础。

　　1.2 主要特点

　　资源丰富、功能完善：***实时钟系统，支持 RS485 IRIG-B 方式 GPS 对时；灵活的组网方式及 规约配置；能提供完善的保护、测量、控制功能。

　　技术成熟、可靠性高：将国电南自国际***的高压保护的技术及思想，应用到低压保护中，保护原理 ***可靠，***性更强；产品硬件电磁兼容水平符合***。

　　配置灵活、针对性强：装置插件配置简单易用，出口可灵活组态，方便了现场的各种应用要求；充分 考虑钢铁冶金企业的特点。

　　通信强大、记录***：提供双以太网通讯口或者双 RS-485 通讯口，支持 IEC60870-5-103 通讯规约 和 IEC 61850 通讯规约（可选）；可查询至少 100 次跳闸记录，200 次自检记录，*** 200 次开关量及 状态变位记录，***记录装置运行信息；可记录 8~100 个报告及变位标志集。

　　1.3 主要型号及功能

　　本系列产品包括下列装置：

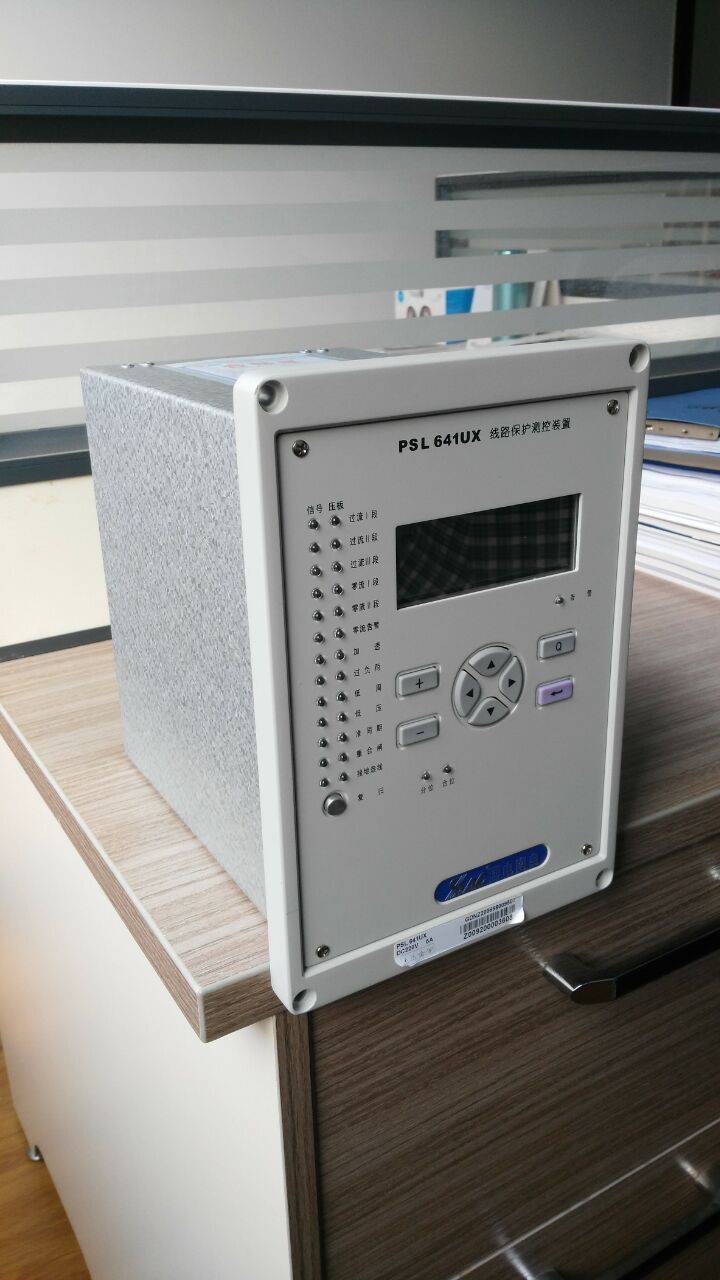

　　1.3.1 线路保护测控装置 PSL 641UX 线路保护测控装置，过流保护为主保护，适用于输电或配电线路的保护及测控。

　　1.3.2 变压器保护测控装置

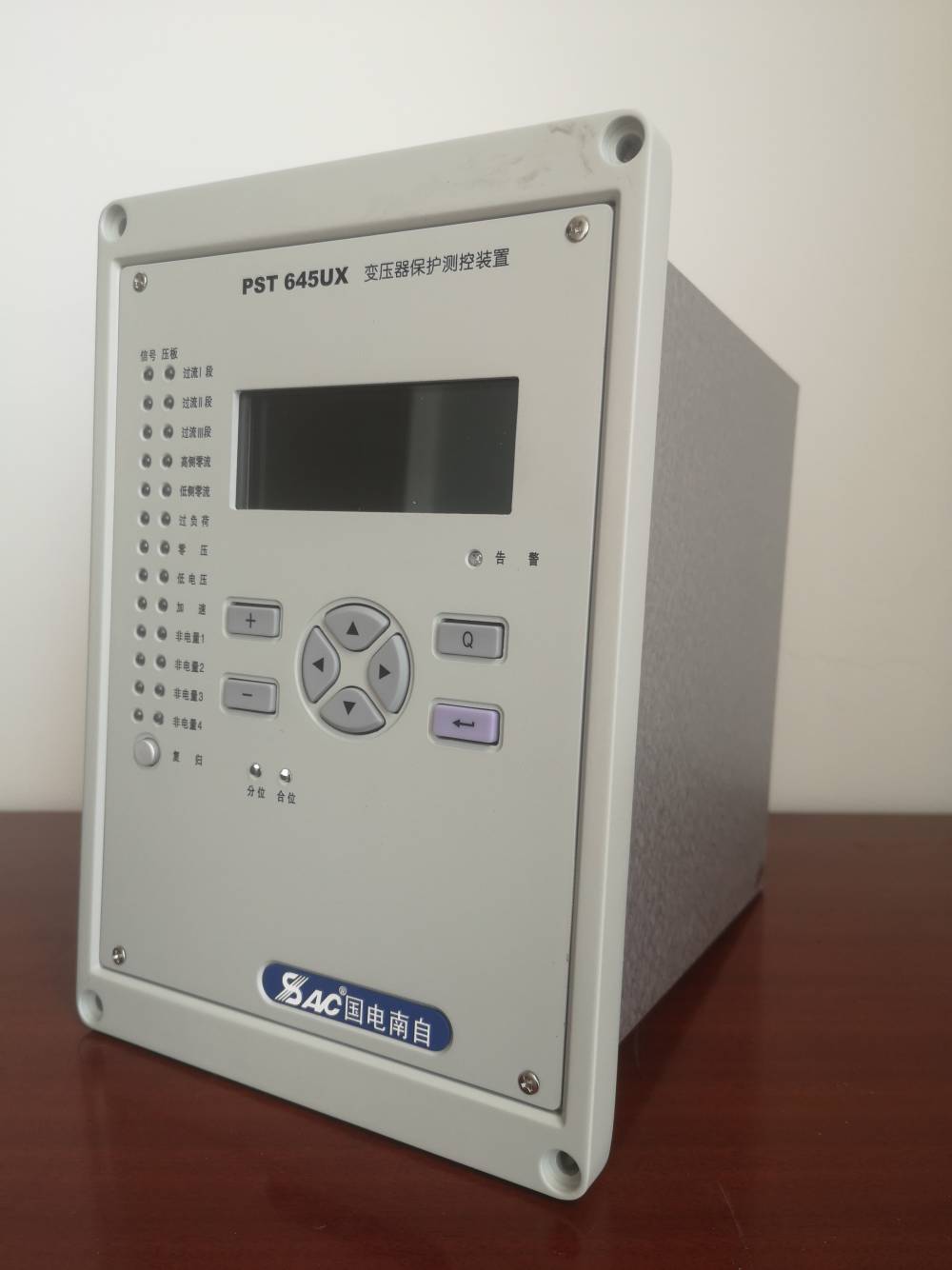

　　a) PST 641U 变压器差动保护装置，适用于 6.3MVA 及以上容量变压器或工业企业的重要变压器；

　　b) PST 642U 变压器保护测控装置，适用于 6.3MVA 及以上容量变压器或工业企业重要变压器的后 备保护；

　　c) PST 645UX 变压器保护测控装置，过流保护为主保护，适用于所用变/接地变压器/厂用变。

　　1.3.3 电容器保护测控装置 PSC 641UX 电容器保护测控装置，适用于变电所内并联电容器组保护及测控，配置差压（或差流）、 不平衡电压（或电流）输入。

　　1.3.4 电抗器保护测控装置 PST 648U 电抗器保护测控装置，适用于 35kV 及以下电压等级串并联电抗器保护及测控。

　　1.3.5 备用电源自投装置 PSP 641UX 备用电源自投装置，装置具备 7 种典型接线方式备投，适用于不同电压等级各种接线方 式的备用电
