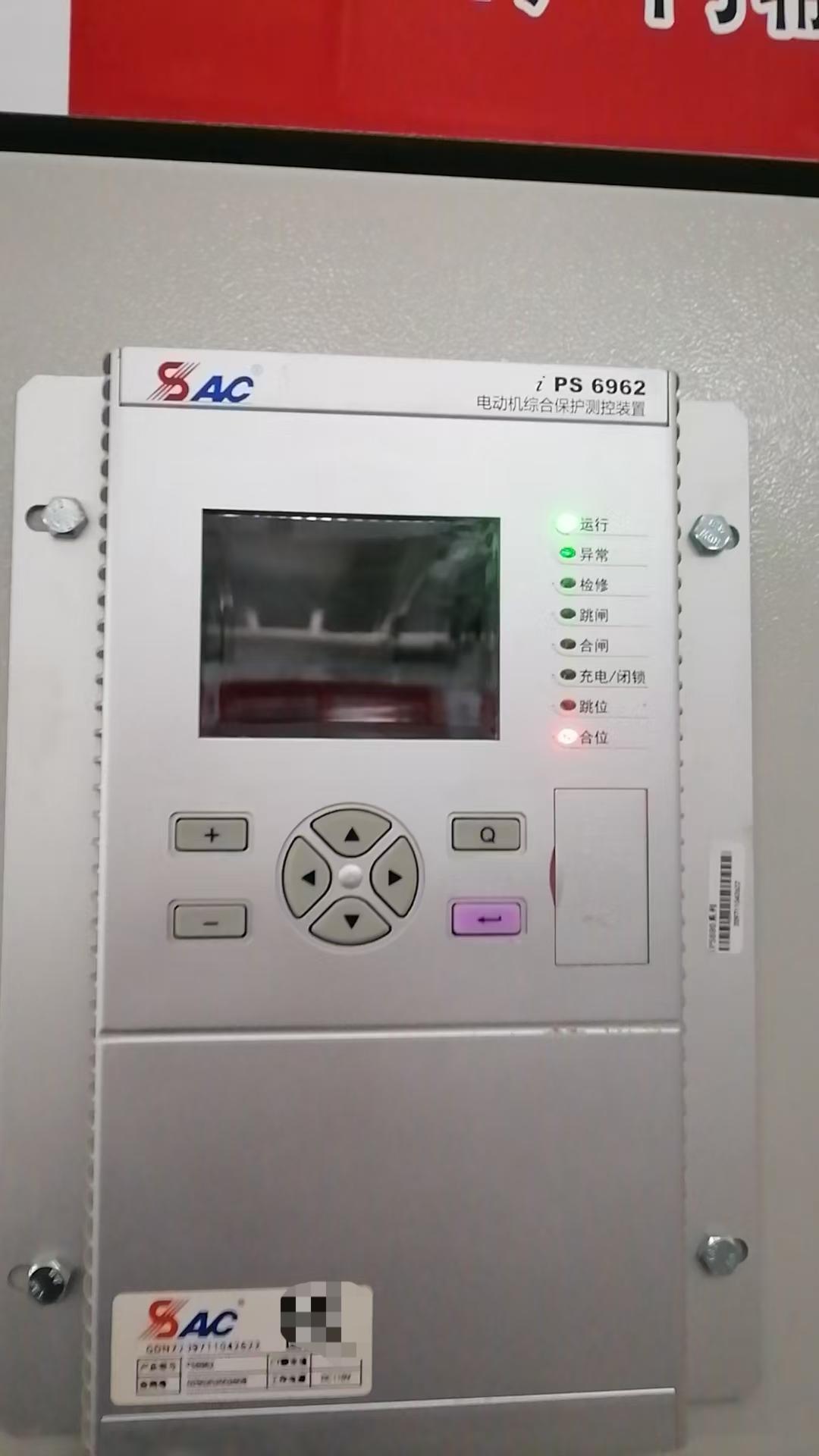

国电南自IPS 6962电动机综合保护测控装置

　　国电南自IPS 6962电动机综合保护测控装置

　　1.1 主要用途及方案iPS690系列保护测控装置由线路保护，变压器保护，电容器保护，电抗器保护，备用电源自投，电动机保护等组成，可用于110kV及以下电压等级的电网和发电厂厂用电系统。通过采用高性能32位CPU将保护、测控、通信功能集成于一体，适合与变电站综合自动系统或电厂电气自动化系统配套。装置可以组屏集中安装，也可直接安装于开关柜上进行分散式控制。

　　1.2 技术特点? 采用国际的高速处理器，主频为800 MHz，内置资源丰富，外围电路设计简单，保证产品的制造质量及其稳定性。? 带有USB接口，可通过U盘直接升级装置程序，也可把动作信息和故障录波数据直接存入U盘，方便故障分析。? 测量三相电流和零序电流（Ia，Ib，Ic，Io），三相或线电压（Uan，Ubn，Ucn，Uab，Ubc，Uca），有功功率P，无功功率Q，功率因素cosφ，频率f，有功电量kWh，无功电量kVarh。? 电流、电压、功率、电度的测量值不仅反映基波，还可正确反映2~13次谐波，从而使测量结果与专用测量表计一致。? 最多两路4～20mA直流模拟量输出（可自定义为电流、电压或功率），取代交流采集变送器。 ? 最多18路用户可自定义名称的开入量接口。? 保护元件的出口方式可通过跳闸矩阵进行整定，方便用户选择要动作的继电器。所有继电器出口接点可选择为跳闸接点（自动返回）或信号接点（复归后返回）。? 自带操作回路，可自适应0.5A~5A开关跳合闸电流。? GPS对时可采用硬接点分脉冲或秒脉冲方式，同时也支持IRIG-B对时方式（RS485接口）。? 差动保护具有防止设备启动或区外故障时CT饱和导致差动保护误动的判据。? 有效、可靠的PT断线判据，有效防止电机低电压元件误动作。? 三个100M以太网通信接口，两个RS485通信接口。支持IEC60870-5-103、Modbus、IEC61850等规约，支持Profibus-DP通信接口。? 9条故障录波，每条录波包含1.9秒的采样点和幅值录波，采样点录波包含24路模拟量（间隔为1mS），幅值录波包含40个模拟量幅值和32个开关量（间隔为5mS）。2条电动机启动录波（间隔为100mS），启动前1S，启动后29S。录波采用标准Comtrade格式。? 采用全图形化编程技术以及稳定、可靠的保护继电器库，提高程序的可靠性及正确性。? 整机静态功耗低（约6W），液晶模块采用新工艺，寿命大为提高。? 高抗干扰性能，通过10项电磁兼容检测认证，快速瞬变、静电放电、浪涌抗干扰性能均达到等级(Ⅳ级)标准。? 工作环境温度范围：-25℃～＋55℃（液晶无模糊、迟钝现象）。

　　1功能

　　l 电流速断保护

　　l 定时限过流保护

　　l 反时限过流保护

　　l 两段定时限负序过流保护/反时限负序保护

　　l 过热保护

　　l 堵转保护

　　l 单相接地保护

　　l 低电压保护

　　l 过负荷保护

　　l 非电量保护

　　l F-C闭锁功能

　　l 4-20mA输出

　　l 9条故障录波，2条启动录波

　　l I，U，P，Q，Cosφ，有功电度，无功电度，24路开关量采集

　　l GPS对时（IRIG-B方式）
