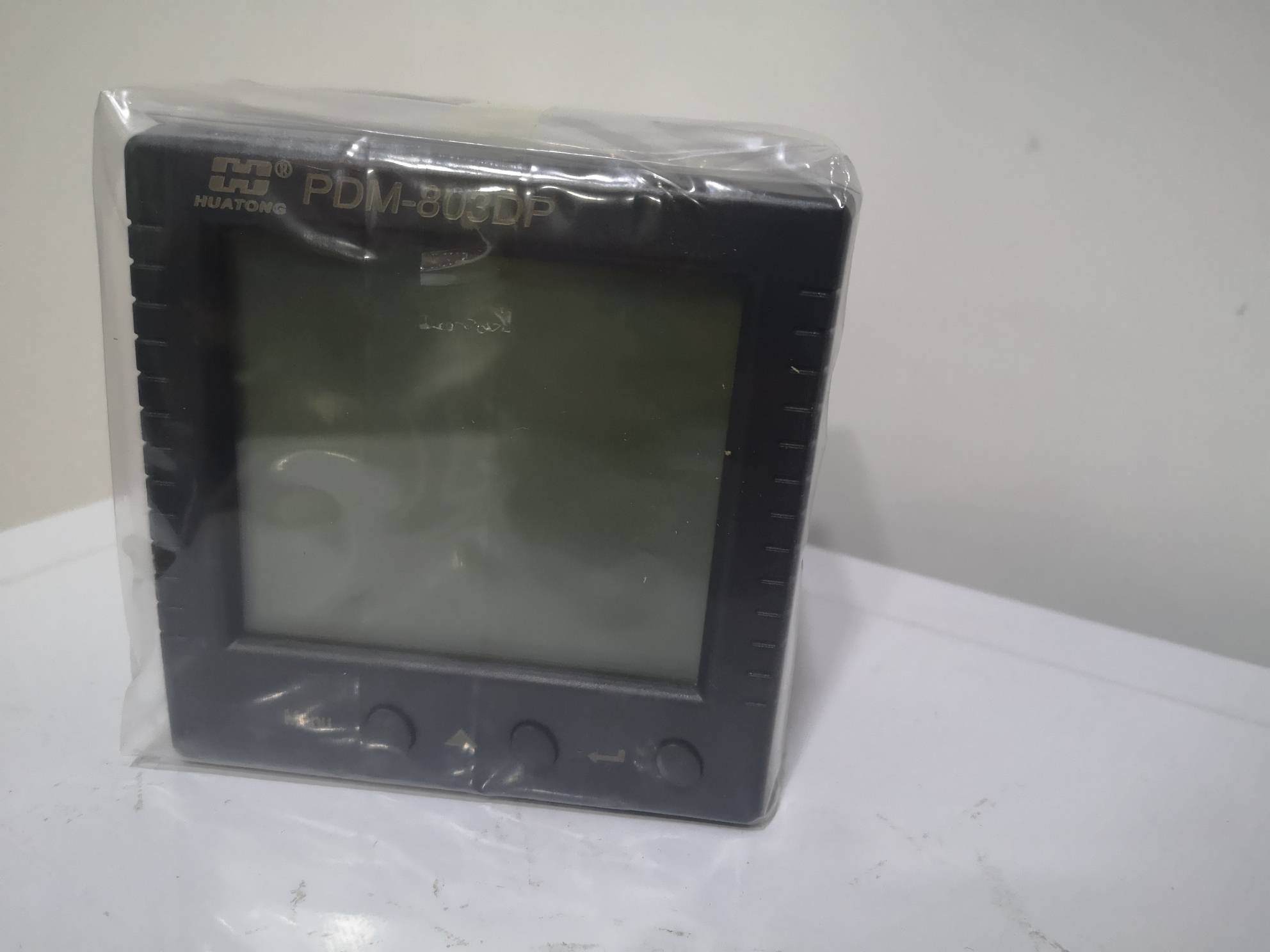

　　面板简介

　　操作风格

　　四按键显示

　　从左至右四个键，分别为菜单键“SET”，增加

　　键“ ”，减少键“ ”，回车键“ ”。

　　操作简介

　　本显示单元为数字显示，通常工作在测量数据显示

　　方式下，各种实时测量值如电压、电流、功率等参

　　数会显示在屏幕上。显示方式又分为自动循环显示

　　和手动按键显示，循环显示有效时，显示界面上循

　　环显示各测量参数，无需人工翻阅；循环显示无效

　　时，需按“SET”键翻看各测量参数，每按一次，

　　便翻动一屏（此处以液晶显示为例

　　第 1 屏:开机画面，画面显示仪表地址及通讯波特率、软件版本号，在上

　　电和复位时显示。

　　如左图示：仪表地址 001；通讯速率 9600；软件版本号 13.81

　　几秒钟后自动进入下一屏

　　第 3 屏:显示相电压 Ua、Ub、Uc 、有功电能

　　如左图示：Ua=230.2V；Ub=230.2V；Uc=230.2V

　　有功电能为 23580kWh

　　按下“ ”键进入第 4 屏。按下“SET”键进入第 6 屏。

　　第 4 屏:显示线电压 UAB、UBC、UCA 、无功电能

　　如左图示：UAB=380.9V；UBC=380.3V；UCA=380.5V

　　无功电能为 309kvarh

　　按下“ ”键进入第 5 屏。按下“SET”键进入第 6 屏。

　　第 2 屏: 显示三相电流 Ia、Ib、Ic、有功电能

　　如左图示：三相电流 Ia=28.00A；Ib=28.04A；Ic=28.02A；

　　有功电能为 23580kWh

　　按下“ ”键可查看无功电能；按下“SET”键进入第 3 屏。

　　第 5 屏:显示频率、无功电能

　　如左图示：频率=50.02Hz 无功电能为 309kvarh

　　按下“ ”键进入第 3 屏，按一下“SET”键进入第 6 屏.

　　第 6 屏: 显示有功功率、无功功率及功率因数、有功电能

　　如左图示：有功功率 P=50kW；无功功率 Q=3.92kvar；功率因数为 0.990

　　有功电能为 23580kWh

　　按下“ ”键进入第 7 屏。按下“SET”键回到第 2 屏。

　　第 7 屏: 显示 A 相有功功率、A 相无功功率及 A 相功率因数、无功电能

　　如左图示：A 相有功功率 P=16.67kW；A 相无功功率 Q=1.31kvar；A 相

　　功率因数为 0.991、无功电能为 309kvarh

　　按下“ ”键进入第 8 屏。按下“SET”键回到第 2 屏。

　　第 8 屏: 显示 B 相有功功率、B 相无功功率及 B 相功率因数、有功电能

　　如左图示：B 相有功功率 P=16.65kW；B 相无功功率 Q=1.32kvar；B 相

　　功率因数为 0.990、有功电能为 23580kWh

　　按下“ ”键进入第 9 屏。按下“SET”键回到第 2 屏。

　　第 9 屏: 显示 C 相有功功率、C 相无功功率及 C 相功率因数、无功电能

　　如左图示：C 相有功功率 P=16.68kW；C 相无功功率 Q=1.29kvar；C 相

　　功率因数为 0.990、无功电能为 309kvarh

　　按下“ ”键回到第 6 屏。按下“SET”键回到第 2 屏。

　　第 10 屏: 一直按住“ ”键，直到上行显示“PASS”，下行显示“0 - - -”

　　此时可修改第 1 位的数值；按“ ”或“ ” 键可修改相应数值，每按一下“ ”

　　增加 1；每按一下“ ”减去 1，修改好后按“ ”键移到下一位，按上面修

　　改步骤修改下几位。

　　默认修改密码为“5555”，全部修改好后按“ ”键则通过密码验证，进入

　　到参数组的设定状态界面。
