丹东华通PDM-803EH-DSC2-C+R+K+E-DC200V三相多功能电能表

　　丹东华通PDM-803EH-DSC2-C+R+K+E-DC200V-5A-400V 三相多功能电能表

　　一、产品概述

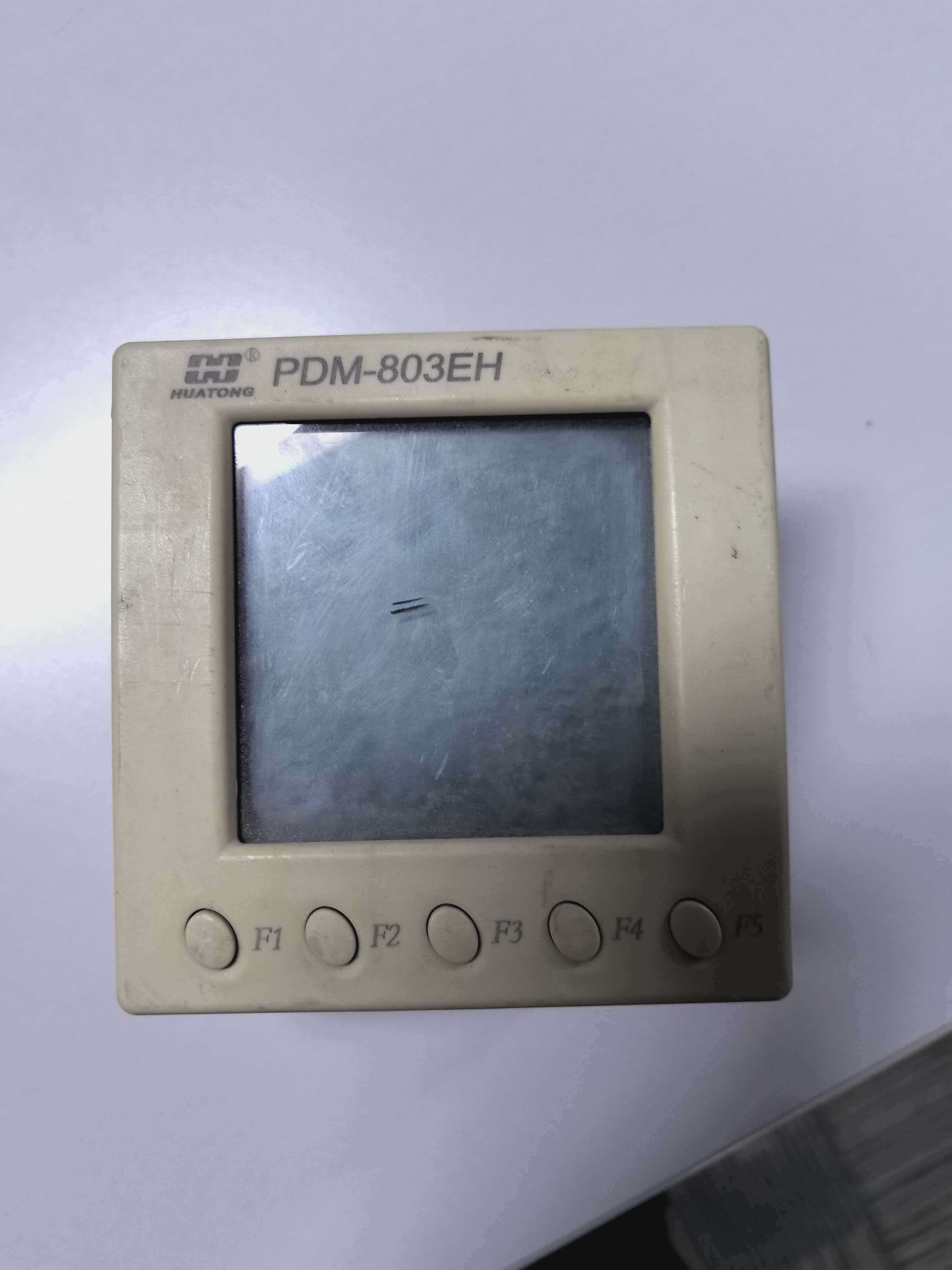

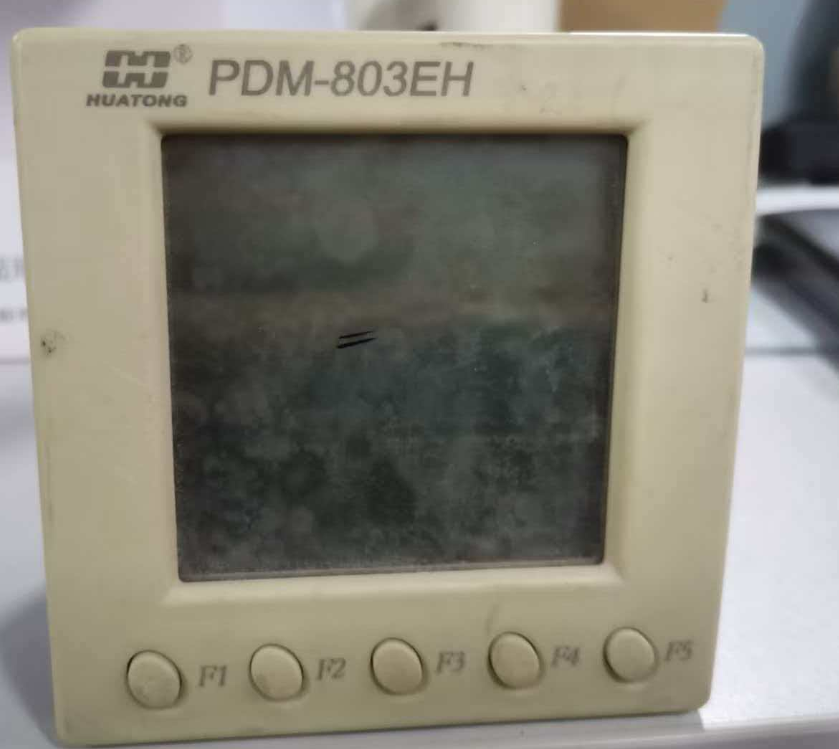

　　PDM-803EH-DSC2-C+R+K+E-DC200V-5A-400V是丹东华通生产的?三相多功能电能表?，采用盘面开孔式安装设计，适用于工业与商业电力监控场景。?1 该型号集成测量、计量、通信及控制功能于一体，支持宽范围交直流通用电源输入，确保在复杂电网环境中的稳定运行。?1 主要应用包括工厂配电系统、能源管理系统及设备能效监测，帮助用户实现精细化电力管理。?1

　　二、技术参数

　　?电压输入?：支持三相相/线电压、零序电压测量，电压范围覆盖常规低压配电需求。?1

　　?电流输入?：额定电流5A，瞬时过载能力10A（持续10秒），需配合互感器扩展量程。?1

　　?频率范围?：兼容50Hz/60Hz标准工频，适应不同地区电网标准。?1

　　?外形尺寸?：提供两种规格：

　　9方型：96mm×96mm×71mm，开孔尺寸91mm×91mm。

　　72方型：72mm×72mm×74mm，开孔尺寸68mm×68mm。?1

　　?工作电源?：DC200V，宽范围交直流通用设计（AC/DC85V～265V）。?1

　　三、功能特性

　　?测量功能?：实时监测三相电压不平衡度、电流、频率、功率因数及谐波分量（31次谐波）。?1

　　?电能计量?：记录有功电能（kWh）和无功电能（kvarh）。?1

　　?通信接口?：配备1路RS-485通讯接口（光隔离），支持Modbus RTU规约，便于远程数据采集。?1

　　?控制输出?：集成4路开关量遥信输入、2路继电器输出及1路可编程模拟量输出（4mA～20mA）。?1

　　?事件记录?：内置32条SOE事件记录功能，支持故障追溯。?1

　　四、安装与接线

　　?安装方式?：采用盘面开孔式安装，尺寸适配9方或72方型面板。?1

　　?接线指导?：标准CT/PT或电压直接输入，支持多种接线配置（如三相三线、三相四线）。?1 建议参考同系列接线图，确保极性正确以避免测量误差。?1

　　?安全提示?：安装时需断电操作，并验证电源与输入信号匹配性。?1

　　五、操作指南

　　?参数设置?：通过显示面板（可选数码LED或LCD）设定所有仪表参数，如量程、通讯地址等。?1

　　?调试步骤?：

　　通电后检查电源指示灯状态。

　　使用面板按键进入设置菜单，配置电压/电流量程及通讯参数。

　　验证测量数据与现场实际值一致性。?1

　　?常见问题?：若数据显示异常，检查接线是否松动或参数设置错误。?1

　　六、注意事项

　　?环境要求?：避免高温、潮湿或强电磁干扰环境，确保仪表寿命。?1

　　?维护建议?：定期清洁面板，检查通讯接口连接状态。?1

　　?安全警示?：非人员请勿拆解仪表，维修需联系授权服务商
