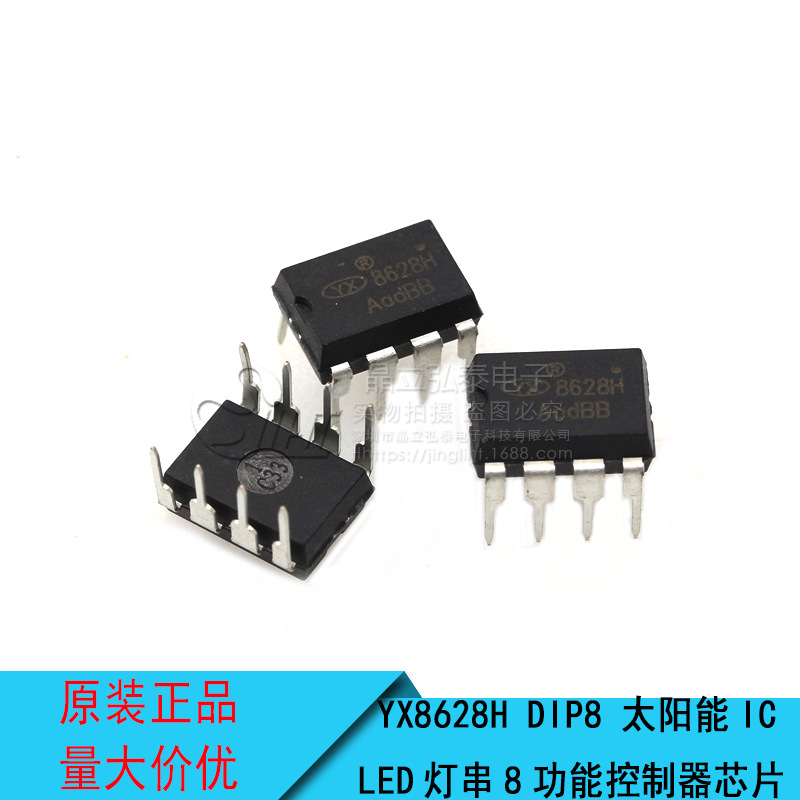

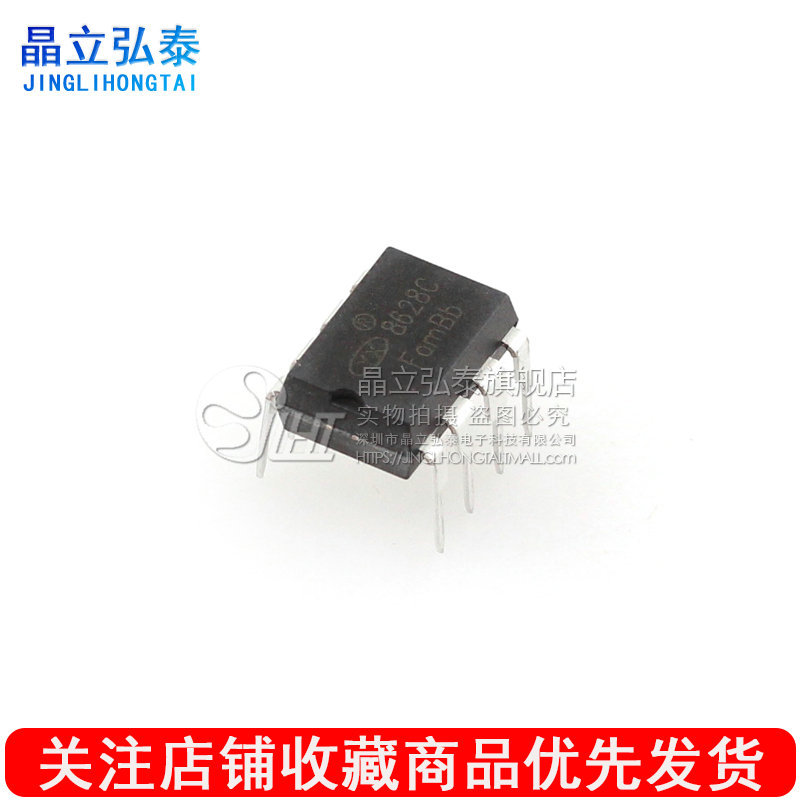

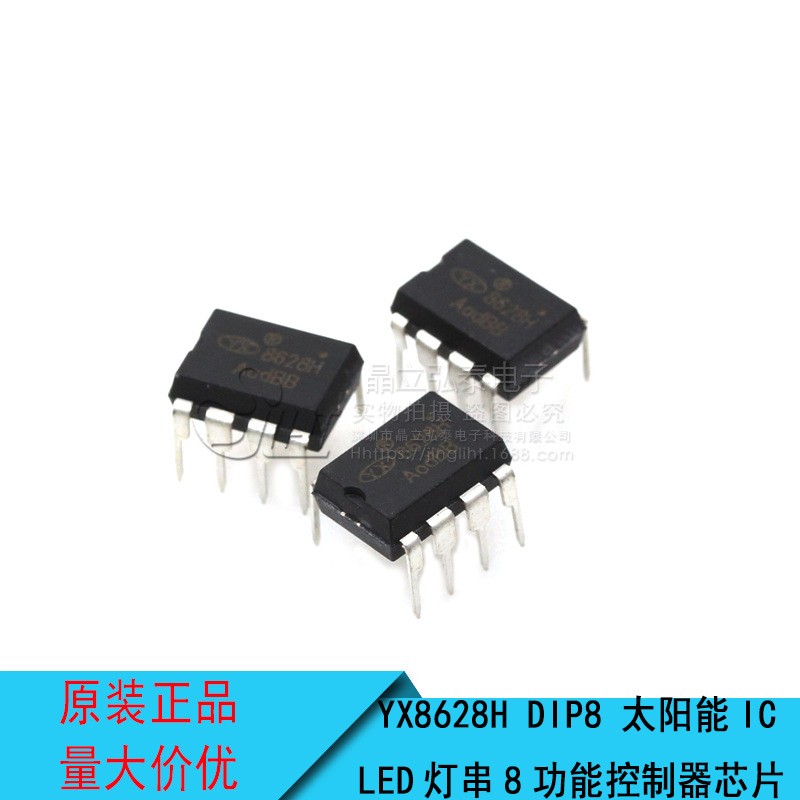

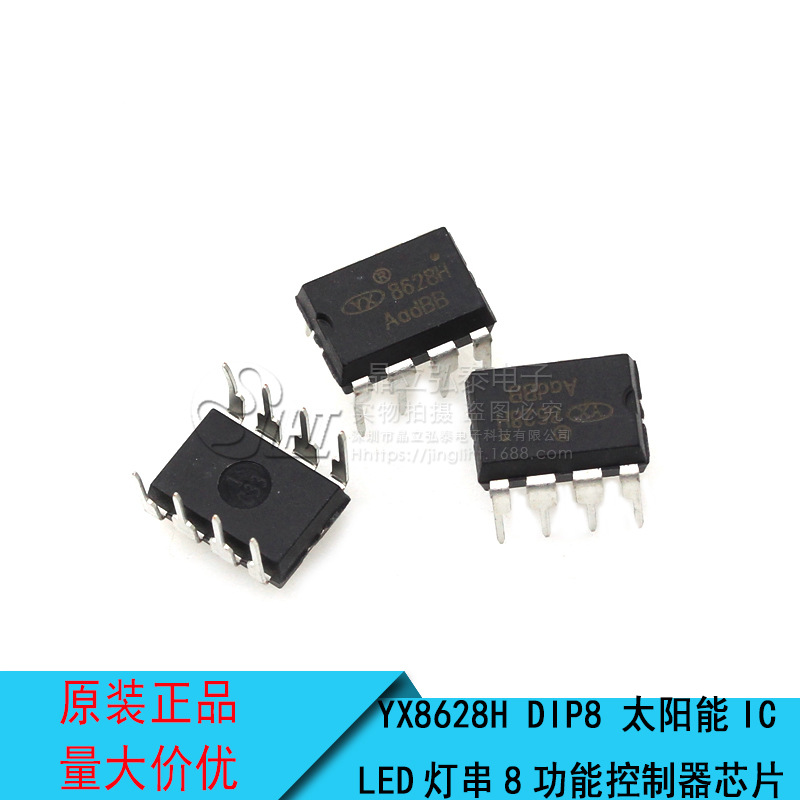

| 型号 |
YX8628H |
封装形式 |
DIP |
| 封装外形 |
扁平型 |
集成度 |
中规模(50~100) |
| 外形尺寸 |
/ |
工作电源电压 |
/ |
| 最大功率 |
/ |
工作温度 |
-40-85 |
| 批号 |
21+ |
产地 |
/ |
| 数量 |
1000 |
封装 |
DIP8 |
| 批号 |
21+ |
厂家 |
YX |
描述：
YX8628H采用了双通道桥式输出结构设计，极大的简化了系统结构，
仅需两根线缆即可实现双色的LED灯串驱动应用，相比传统应用结构减少了一根输出线缆；
可达300mA的输出电流能力则可满足超大规模的LED灯串驱动应用（若VOUT端接负载，
则需满足LED输出与负载输出总和小于输出能力）；
提供3.3V恒压输出。 芯片内置保护电路，可在通道间短路时保护芯片，
并在故障解除后自动恢复工作。 芯片具有丰富的灯闪烁效果进行选择，
可通过Key键长按3s实现关断功能，从而实现的功耗损耗，
并使得外部仅需要电容及电感即可完成应用。当进行太阳能充电时，
其充电前后闪灯模式不变，极低的工作电流可以程度的降低系统功耗。
特性：
输出电压3.3V
快速通道间短路保护功能
拉灌电流可达300mA@BAT=2.4V
内置按键闪灯模式选择功能
长按轻触开关3秒后关灯， 待机电流 低至9uA以下
高效率：90%
可选的SOP8和DIP8封装
应用范围：
圣诞灯
流水/跑马灯
装饰灯
其他LED灯控制系统
功能控制：
Key为LED驱动功能输入引脚，当Key并不外接时内部将其自动拉高，
从而实现7功能自动循环。每次轻触Key端时，进行功能切换，
内部设定7种功能+循环功能。长按Key键3s可进入关断模式，可将功耗降至。
功能设定：
芯片内部设计有完整的闪灯模式程序电路，可在上电后自动进入闪灯状态，
并在每次按下选择按键时改变闪灯状态，持续按键则可在全部样式间不断循环。
八种功能依次为：
1. 2～8功能循环
2. 星星闪（两级变速）
3. 对闪（四级变速）
4. 全部渐明渐暗（变速）
5. 单闪四次，对闪四次
6. 单路渐明渐暗（变速）
7. 单闪四次
8. 全亮
