| 型号 |
QX2303L30F |
封装外形 |
扁平型 |
| 外形尺寸 |
/ |
最大功率 |
/ |
| 工作温度 |
/ |
批号 |
22+ |
| 产地 |
/ |
产品说明 |
原装正品 |
| 货号 |
QX2303L30F |
包装 |
/ |
| 特色服务 |
技术支持 |
数量 |
10000 |
| 封装 |
SOT23-5 |
批号 |
22+ |
| 厂家 |
QX |
|
QX2303系列产品是一种高效率、低纹波、工作频率高的PFM 升压DC-DC 变换器。

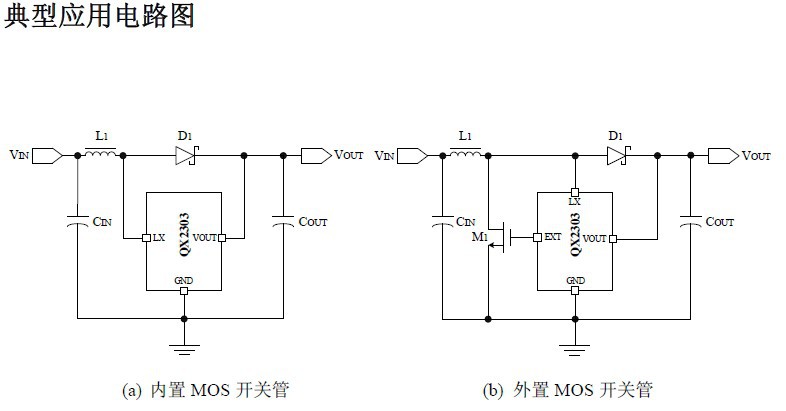

QX2303系列产品仅需要四个外围元器件，就可完成将低输入的电池电压变换升压到所需的工作电压，
非常适合于便携式 1～4 节普通电池应用的场合。
电路采用了高性能、低功耗的参考电压电路结构，同时在生产中引入修正技术，
保证了输出电压的高输出精度及低温度漂移。输出电压精度优于±2.5%，效率可达 89%。
QX2303系列产品总共有四种封装形式： SOT23、 SOT23-5、 SOT89-3 和 TO-92。
其中，SOT23-5 封装内置了 EN使能端，可控制变换器的工作状态，
当 EN使能端输入为低电平时， 芯片处于关断省电状态，功耗降至最小。
特点：
工作频率：300KHz
输出电压：2.5V-5.0V（步进0.1V）
低启动电压：0.8B（1mA)
出书精度：优于±2.5%
效率：89%
输出电流：大于300mA(Vi=2.5V，Vo=3.3V)
低纹波，低噪音
只需要四个外围元件
用途：
? PDA、DSC、MP3 Player、电动玩具、
无线鼠标等便携式电池供电设备
? 单、双节电池供电设备的电源部分
? 给LED手电筒提供升压
