| 型号 |
LN2560MR |
封装外形 |
扁平型 |
| 集成度 |
中规模(50~100) |
外形尺寸 |
/ |
| 工作电源电压 |
/ |
最大功率 |
/ |
| 工作温度 |
-20-85 |
产地 |
/ |
| 系列 |
车灯IC系列 |
特色服务 |
技术支持 |
| 产品说明 |
原装正品 |
货号 |
LN2560MR |
| 包装 |
/ |
应用领域 |
照明电子 |
| 数量 |
1000 |
封装 |
SOT23-6 |
| 批号 |
21+ |
厂家 |
LN |

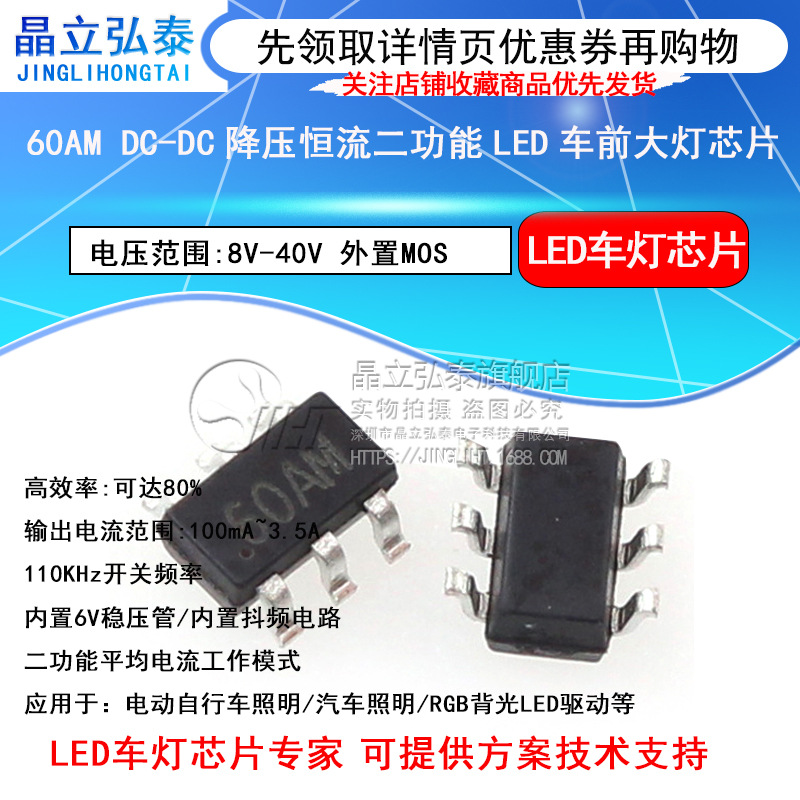

产品概述：
LN2560 是一款外围电路简单，采用自主知识产权的
PWM 连续工作模式，适用于 8-40V 全电压范围的非隔离式
恒流 LED 驱动芯片。
LN2560 的工作频率为 110K，由于采用了 PWM 工作模
式，因此在应用中可以采用较小值的电感，可以有效节省整
机空间。LN2560 通过对 MODE 端口进行控制实现二功能切
换。MODE 接高为高亮模式，MODE 接低为 9/10 电流的低
亮模式。当 DIM 端口外置电阻时，可以通过电阻改变低亮的
编程电流。
芯片内置温度控制，在芯片感应到温度较高时，芯片自
动降低电流。
产品特点：
宽输入电压范围：8V~40V
高效率：可达 80%
输出电流范围：100mA~3.5A
110KHz 开关频率
内置 6V 稳压管
平均电流工作模式
内置抖频电路
有控制器版本和内置功率管版本
用途：
直流或交流输入LED 驱动器
RGB 背光LED 驱动
电动自行车照明
汽车照明等
本公司研发生产各种车灯IC，包括电动车灯IC，
摩托车灯IC，汽车灯IC，有高低亮度车灯IC方案，
有远近光灯车灯方案，有三灯切六灯IC方案，
适合用于各种车灯，所有产品可以提供技术支持，
提供规格书PCB.原理图，，可以帮忙设计画板，欢迎咨询。
