| 型号 |
47BA-201-C |
封装形式 |
SOP/SOIC |
| 封装外形 |
扁平型 |
集成度 |
中规模(50~100) |
| 外形尺寸 |
/ |
工作电源电压 |
/ |
| 最大功率 |
/ |
工作温度 |
-20-85 |
| 产地 |
/ |
系列 |
LED恒流驱动 |
| 特色服务 |
技术支持 |
产品说明 |
原装正品 |
| 货号 |
47BA-201-C |
包装 |
/ |
| 应用领域 |
照明电子 |
数量 |
1000 |
| 封装 |
ESOP8 |
批号 |
21+ |
| 厂家 |
LN |
|
本公司研发生产各种车灯IC，包括电动车灯IC，
摩托车灯IC，汽车灯IC，有高低亮度车灯IC方案，
有远近光灯车灯方案，有三灯切六灯IC方案，
适合用于各种车灯，所有产品可以提供技术支持，
提供规格书PCB.原理图，，可以帮忙设计画板，欢迎咨询。
概述：

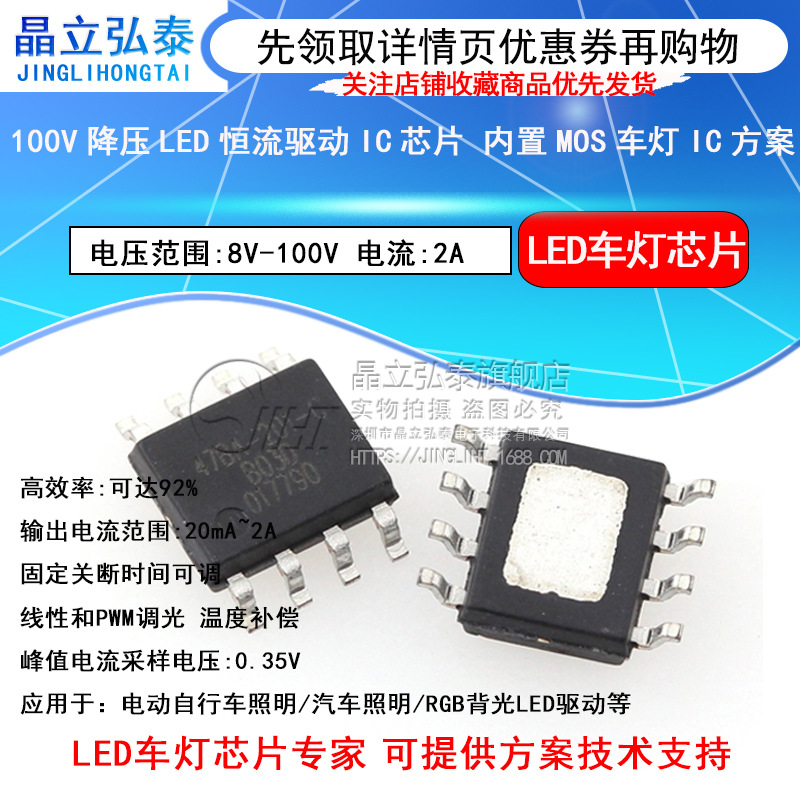

LN2547 为一款高效率、降压型、内置高压
MOSFET 的恒流 LED 驱动电路。
LN2547 采用固定关断时间的峰值电流检测模
式，输出电压可达 100V。芯片包括一个 PWM
调光脚，可以通过外接 0-100%占空比的 PWM 信号
或 0-1.2V 直流电位来实现调光功能。芯片还包括一
个温度补偿管脚，通过和基准脚 VREF 和 GND 之
间接分别接一个取样电阻和热敏电阻来实现温度补
偿功能，可设定在超过某个温度后输出电流随着温
度的升高而降低。LN2547 通过设定外部取样电阻来
调节输出电流的能力。输出电流可达 2.0A。
LN2547 采用 SOP-8/PP 封装。保证芯片体积
小的同时具有一定的散热能力。（散热片内置接
DRAIN）
特点：
宽输入电压范围：8V~100V
高效率：可达 92%
输出电流范围：20mA~2.0A
固定关断时间可调
线性和 PWM 调光
温度补偿
峰值电流采样电压：0.38V
应用：
平板显示背光
电动自行车照明
汽车照明等
