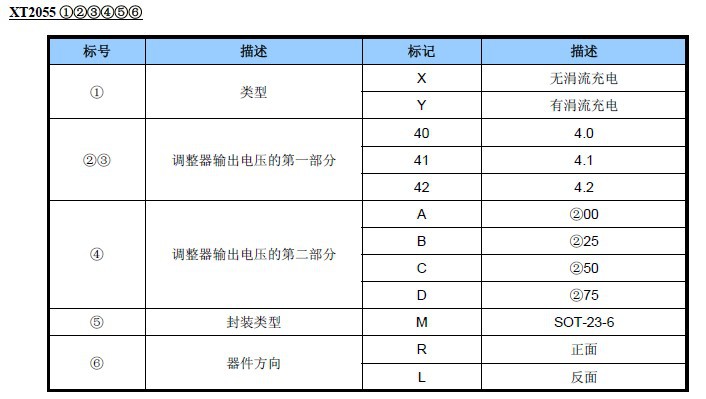

| 型号 |
XT2055Y42AMR |
封装外形 |
扁平型 |
| 外形尺寸 |
/ |
工作电源电压 |
3.7 |
| 最大功率 |
/ |
工作温度 |
-20-85 |
| 批号 |
22+ |
产地 |
// |
| 数量 |
1000 |
封装 |
SOT23-6 |
| 批号 |
22+ |
厂家 |
LN |
产品概述:
XT2055 是一款完善的单节锂电池恒流/恒压线性充电管
理芯片。较薄的尺寸和较小的封装使它适用于便携式产品的
应用，XT2055 也适用于USB 的供电电路。得益于内部的
MOSFET 结构，在应用上不需要外部电阻和阻塞二极管。在
高能量运行和外围温度较高时，热反馈电路可以控制充电电
流以降低芯片的温度。
XT2055 内置电池反接保护电路，当电池正负极接反时，
芯片自动进入保护状态，停止充电，确保IC 安全。
充电电压被设定在4.2V，充电电流可以通过外部电阻调
节。在达到目标充电电压后，当充电电流降低到设定值的
1/10 时，XT2055 就会自动结束充电过程。当输入端（插头
或USB 提供电源）拔掉后，XT2055 自动进入低电流状态，
电池漏电流将降到2μA 以下。XT2055 还可被设置于停止工
作状态，使电源供电电流降到25μA。其余特性包括：充电
电流监测，输入低电压闭锁，自动重新充电和充电已满及开
始充电的标志。
产品特点:
可编程充电电流可达500mA
不需要MOSFET，传感电阻和阻塞二极管
电池反接保护
小的尺寸实现对锂电池的完全线形充电管理
恒电流/恒电压运行和热度调节使得电池管理效力，没有
热度过高的危险
从USB 接口管理单节锂电池
预设充电电压为4.2V ??1%
充电电流输出监控
充电状态指示标志
1/10 充电电流终止
停止充电时提供25μA 电流
2.9V 涓流充电阈值电压
软启动限制浪涌电流
ESD：HBM >7000V
用途:
手机，PDA，MP3
蓝牙应用

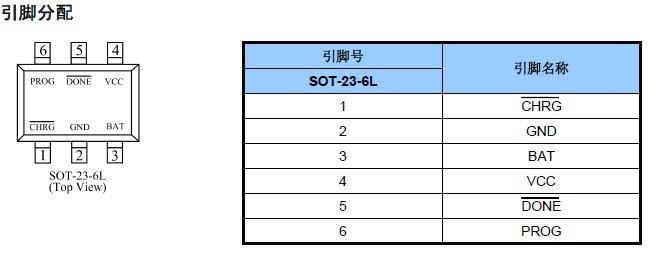

封装:
SOT-23-6L
