| 型号 |
TX6210B |
导电类型 |
单极型 |
| 封装外形 |
扁平型 |
集成度 |
中规模(50~100) |
| 数量 |
100000 |
封装 |
SOP-8 |
| 厂家 |
芯鼎盛技术 |
|
深圳芯鼎盛技术TX6210B内置NMOS升压型PWM调光LED恒流驱动芯片
简述：
PWM调光LED恒流芯片TX6210B是一款内置 60V 功率 NMOS 率、的升压型LED恒流驱动芯片。
IC采用固定关断时间的控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。
它通过调节外置的电流采样电阻，能控制高亮度 LED 灯的驱动电流，使 LED 灯亮度达到预期恒定亮度。
在 EN 端加 PWM 信号，还可以进行 LED 灯调光。
芯片内部还集成了 VDD 稳压管，软启动以及过温保护电路，减少外围元件并提高系统可靠性。
芯片采用 ESOP8 封装，散热片内置接 SW 脚。
LED恒流驱动芯片TX6210B参数：
输入电压 ：2.5V - 60V
输出电压 ：> Vi + 1V
输出电流 ：< 2A
静态电流 ：200uA
开关频率：固定 / 频率可调
驱动方式：内置MOS
使能 / FB脚调光
封装：ESOP-8

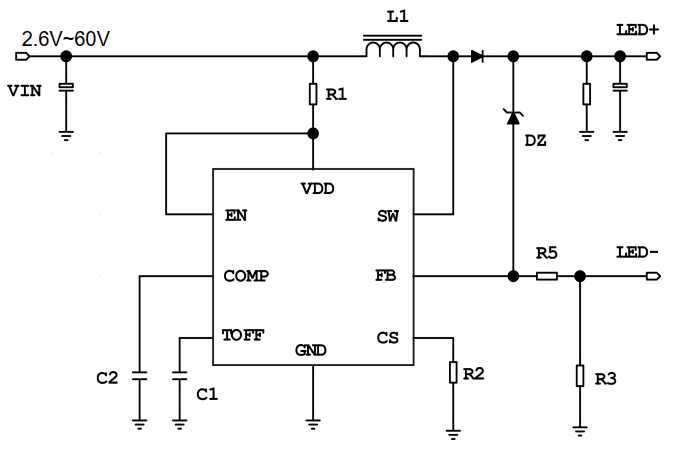

典型应用：
封装：
