| 型号 |
TX4150 |
导电类型 |
单极型 |
| 封装外形 |
扁平型 |
集成度 |
中规模(50~100) |
| 数量 |
100000 |
封装 |
ESOP-8 |
| 厂家 |
芯鼎盛技术 |
|
TX4150深圳芯鼎盛30V开关电源IC同步整流降压型DC-DC芯片
TX4150集成了高侧 36V 250mΩ 和低侧 36V、140mΩ 功率 MOSFET。
在 4.5V 至36V 的宽输入电压下，提供1.连续负载电流输出可调，输入过压保护为33V。
峰值电流模式控制提供快速的瞬态响应和逐周期的电流限制。芯片具有可配置的线路跌落补偿，输出电流可调。
输入欠压锁定。输出过压保护。CC/CV 模式控制提供恒定电流充电和恒压充电阶段之间的平滑过渡。
内置软启动防止上电时的浪涌电流。芯片采用 ESOP8 封装。
TX4150参数：
电压范围：4.5-30V
输出电压：固定5V 输出/ADJ
输出电流： 5V / 1. 、12V / 1A
工作频率：150KHz
转换效率：97%
带线补功能
控制模式：CC/CV
芯片封装：ESOP-8
TX4150应用领域：
消费类电子产品
便携式充电设备
充电器
USB充电器

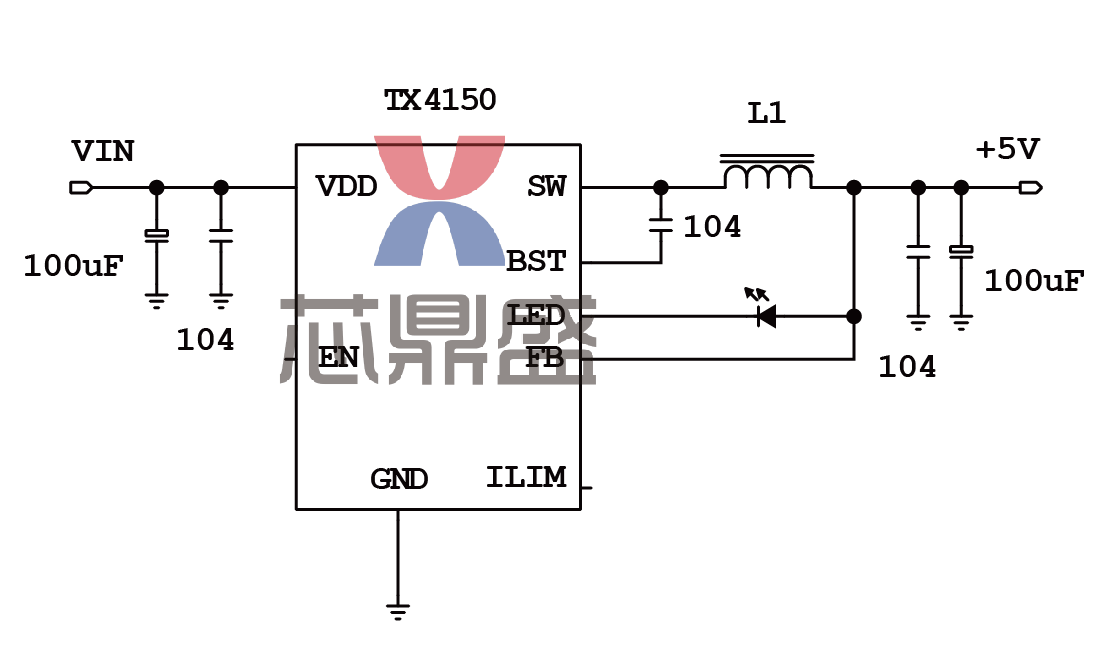

TX4150 DEMO板 应用原理图 固定5V输出：

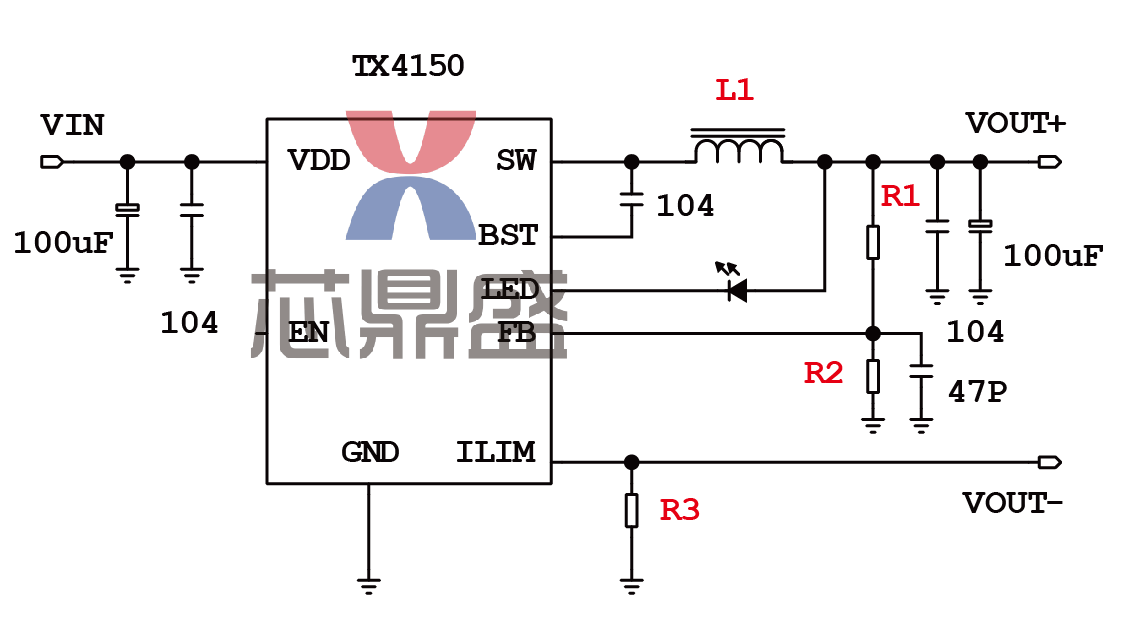

TX4150 DEMO板 应用原理图 ADJ电压输出：
30V降压芯片TX4150 DEMO板 PCB图：

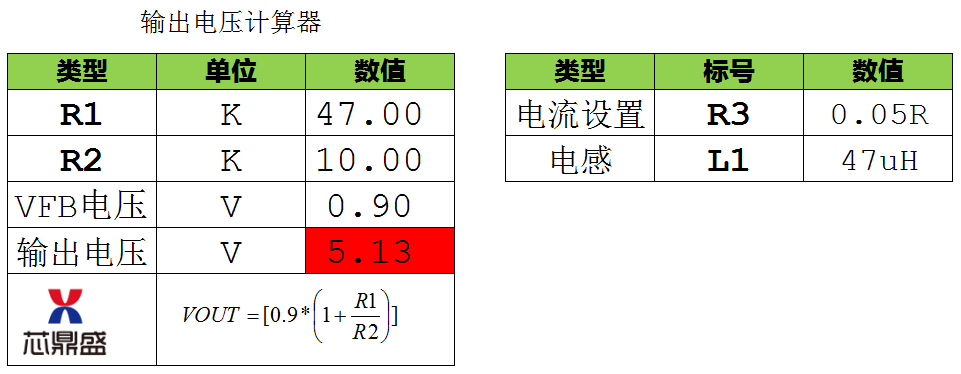

30V降压芯片TX4150输出电压计算器：
