| 型号 |
KDLJ-100KV |
结构型式 |
组合式 |
| 电源电压 |
AC 2100V±10% 10A |
|

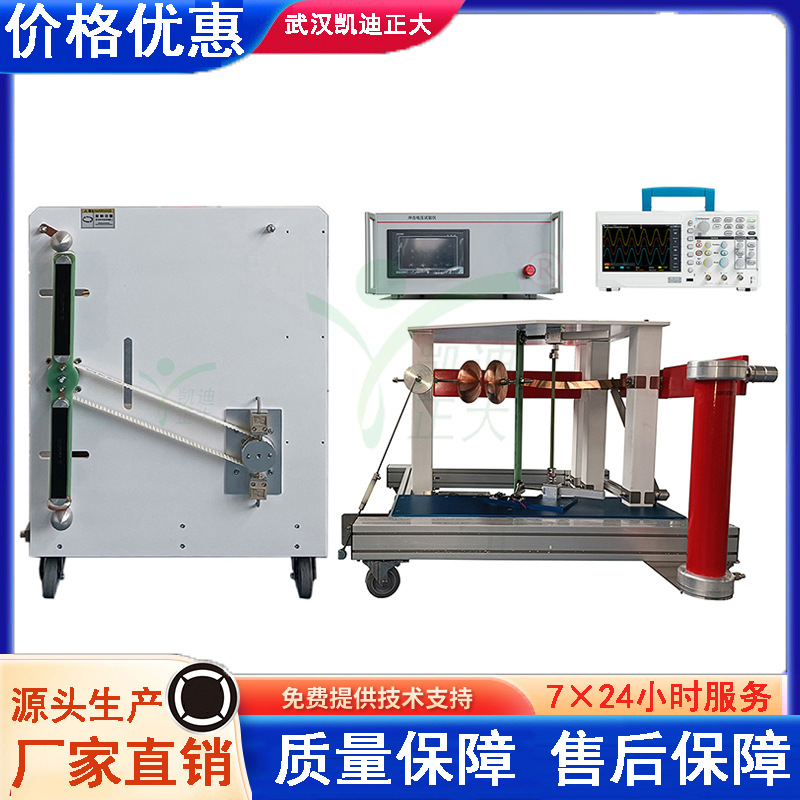

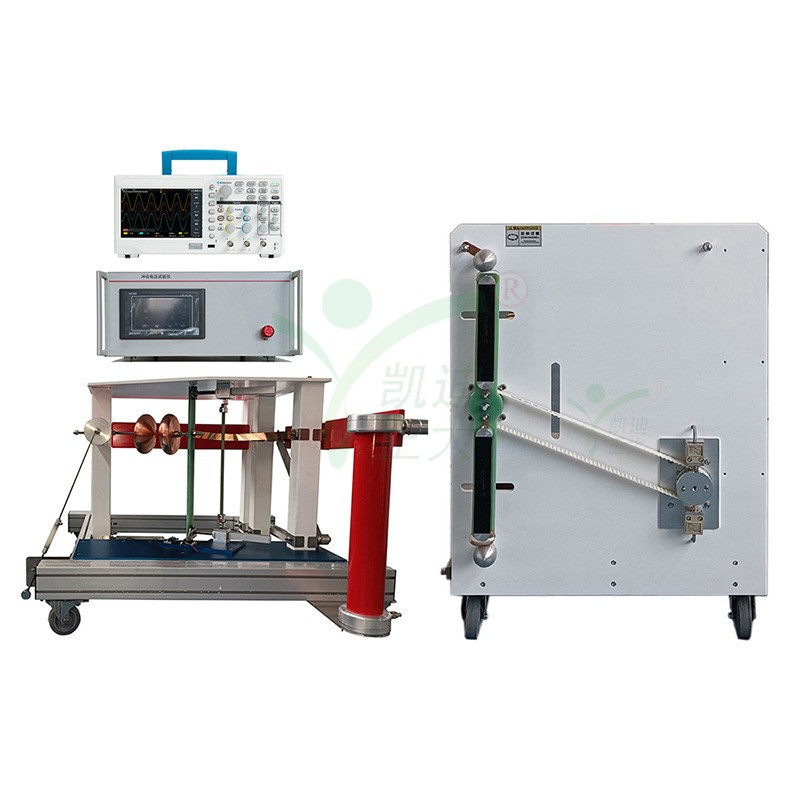

武汉凯迪正大KDLJ-100KV 全自动冲击高压试验装置是一款严格遵循 GB311、GB/T16927 等国际标准，为电力设备绝缘测试的智能型高压试验设备，广泛应用于工厂、科研机构及高校实验室。
武汉凯迪正大KDLJ-100KV 全自动冲击高压试验装置核心采用 PLC 可编程控制器与计算机技术，实现全自动化控制，支持正 / 负电压极性切换、确保波形参数调节（标准雷电波 1.2/50μs），并配备高精数字示波器与专用分析软件，可实时监测波形数据并生成报告。
主要技术参数
1．标称雷电波冲击电压：0～100kV
2．电压波形：1.2us±30% /50us±100%
3．冲击试验计数：1～9999
4．计数器设定：1～9999
5．充电电压：3.0～100.0kV
6．充电极性：正或负；可切换
7．充电时间：整定范围10～180s
8．整定分辨：1s
9．报警时延：2s
10．接地电阻：＜0.5Ω
11．波尾时间:50±100%μs
12．过冲：小于5%（峰值处振荡不大于幅值5%），峰值(容许偏差)±3%
13．效率：不低于90%
14．标准操作冲击全波电压波形
15．波头时间:250±100%μs
16．波尾时间:2500±60%μs
17．峰值(容许偏差)±3%
18．效率：不低于80%
19．同步相位：0~360°可调
20．虚拟阻抗：2Ω/5Ω
21．标准雷电冲击全波电压波形
22．波头时间:1.2±30%μs
23．级电容：0.5μF
24．级电压：110kV干式全绝缘封装
25．同步范围：大于100%，触发范围: 不小于100%
26．去耦电路：单相或三相
27．保护设定：过流保护值；过压保护值；动态充电保护
28．输入电源：AC 2100V±10% 10A
29．温度：-10°C-40°C
30．空气湿度：100%-80%RH（无凝露）
31．空气压力：86 kPa-106 kPa
系统特点
1．采用PLC可编程控制器技术，使控制系统实现超小型化及高可靠性能的智能自动控制和测量；配合我公司的数字化测控系统方便的与计算机连接，实现计算机智能自动控制、测量和管理 。
2．输出极性：正或负（正或负/先正后负/或先负后正/正负各一次的交替）
3．雷电冲击电压波形参数及其偏差均符合有关国家GB311、GB/T16896.1及GB16927标准的要求。
4．使用持续时间：小于80%额定工作电压时可连续工作，大于80%额定工作电压时可间断工作。
5．测量系统配置（安装在主机或者测控屏蔽柜上）

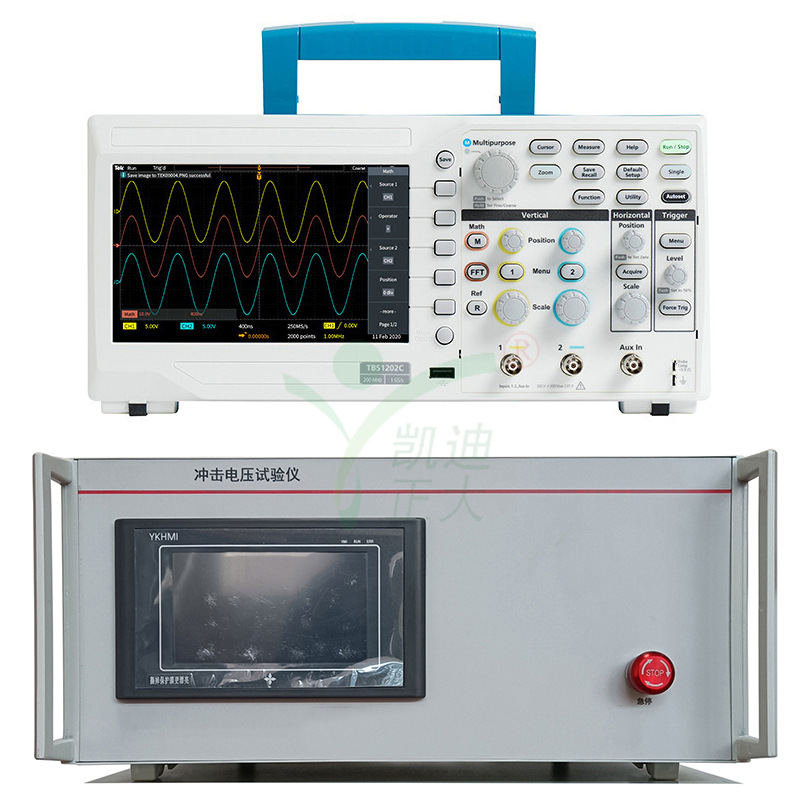

6．峰值电压电流和波形测量：2通道，100M采样速率，泰克彩色数字高压示波器：专用衰减器：10倍，5ns。数字显示精度：1.0%。
7．计算机处理系统：计算机：15寸液晶屏，台式计算机，软件：雷电脉冲击试验专用测量分析软件包
8．冲击波形参数计算及显示,波形比较功能,波形的放大、缩小及平移,
9．脉冲波形的存储及调用和分析处理,波形的成图及报告编写编辑。
10．设备主体及充电部分接地和接地解除自动控制。
11．点火球隙距离的自动调整。本装置是使用电动球隙。
12．自动控制充电电压的充电过程。充电电压的稳定度可达到0.5%。
13．自动发出触发点火脉冲。
14．自动响警铃报警。
15．具有过流和过电压自动保护。
16．采用直流电阻分压器测量充电电压，充电电压值由控制器的数字显示屏实时指示，同时也作为充电是否正常的反馈信号。
17．数字屏显示，操作简单
18．一体化高压电源，电压稳定精度高,击穿电流电压显示
19．采用无感大功率电阻，确保浪涌波形一致性
20．正或负极性手动切换，试验时正负极性可以交替切换
21．有电流分流器电压分压器可以直接连接示波器观测波形
22．可获取并保存高压试验中的各种瞬态波形，并可在波形显示窗口中随意压缩、展开、移动波形，并分析测量波形。
23．一体化的设计使系统更加简便、安全、耐用。
24．关键器件及面板全部采用进口器件，质量可靠、外观豪华、操作自如。
25．操作界面采用液晶屏，可灵活编程并进行控制软件升级。界面具有画面提示功能，可实现人机对话，操作方便，不易出错。
26．具有控制、测量、保护、连锁、告警、提示各种功能，保护人身和系统的安全，并可实现自动控制、程序控制，功能可拓展。
27．由用户自由设定和保存实验参数 ，灵活方便，系统还可自动记忆当前实验的各种状态和设置，当实验未完时，下次启动系统可自动继续进行上次未完的实验。
