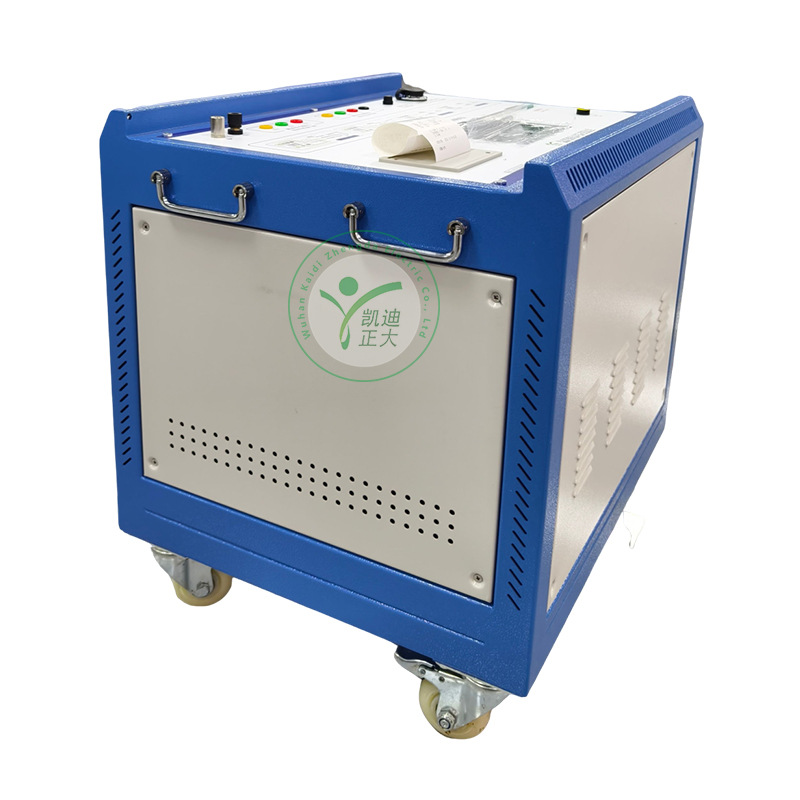

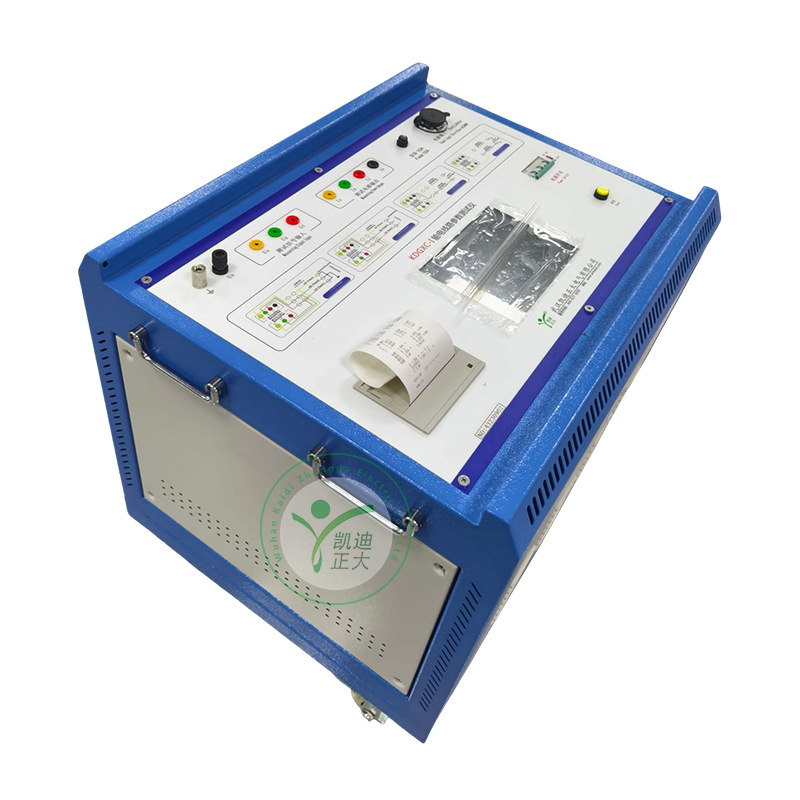

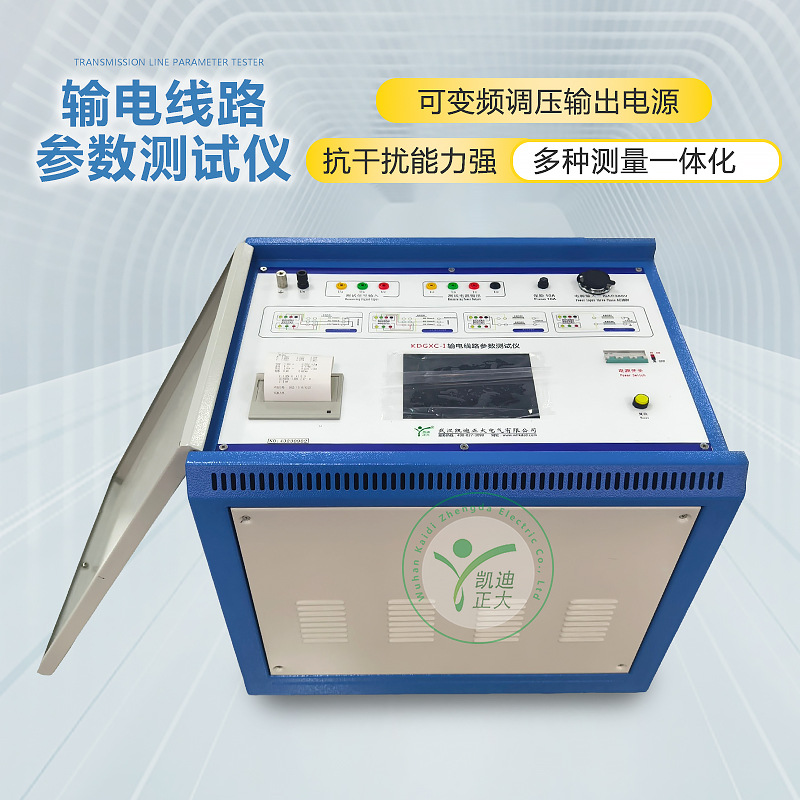

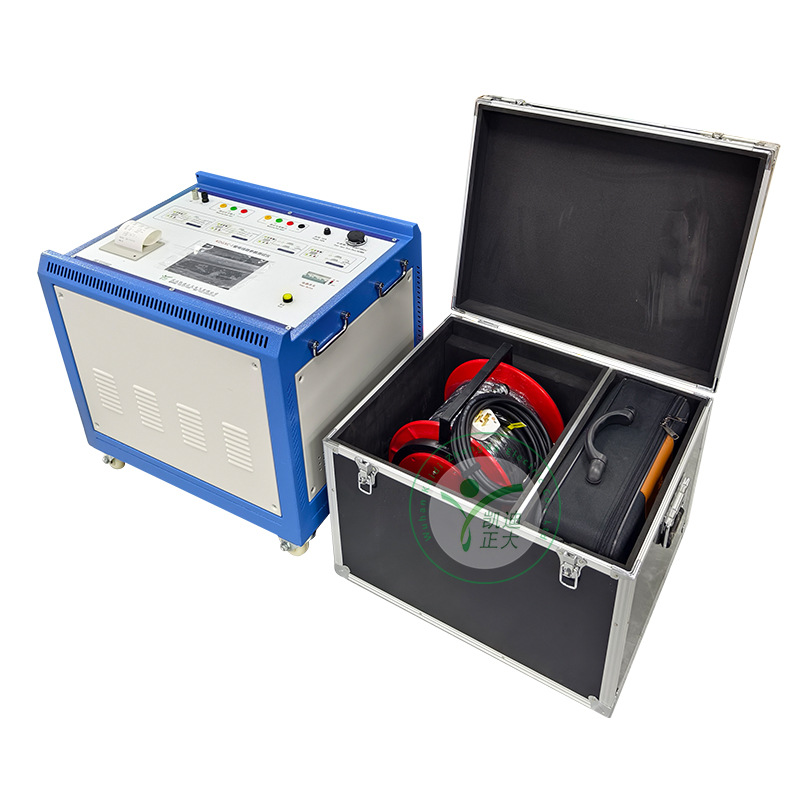

KDGXG-I异频输电线路参数检测仪 异频线路参数测试仪

　　概述

　　本仪器能够准确测量各种高压输电线线路(架空、电缆、架空电缆混合、同杆多回架设的工频参数（正序电容、零序电容、正序阻抗、零序阻抗、互感和耦合电容、相间电容等）。

　　仪器满足《110千伏及以上送变电基本建设工程启动验收规程》、DL/T559-94《220-500kV电网继电保护装置运行整定规程》、《GB50150-2016》的规定要求。

　　仪器采用一体化结构，内置变频电源模块，可变频调压输出电源。采用数字滤波技术，避开了工频电场对测试的干扰，解决了强电场干扰下准确测量的难题。

　　技术指标

　　准确测量各种高压输电线线路的正序电容、零序电容、正序阻抗、零序阻抗、互感和耦合电容、相间电容等

　　本仪器中的测量结果说明：

　　正序阻抗：已经折算成每相每千米的正序参数。

　　零序阻抗：已经折算成每相每千米的零序参数。

　　正序电容：已经折算成每相每千米线路对地的正序参数。

　　零序电容：已经折算成每相每千米的平均对地零序参数。

　　耦合电容：实际测量值，没有折算

　　互感阻抗：实际测量值，没有折算

　　相间电容：实际测量值，没有折算。

　　线地电容：实际测量值，没有折算。

　　线地阻抗：实际测量值，没有折算。

　　输入电源：三相AC380V±10%，50Hz

　　输出zui大电压：AC 200V精度：1%

　　输出zui大电流：5A

　　输出信号频率：47.5Hz/52.5Hz；50Hz/50Hz

　　测量范围：

　　正序电容、零序电容、耦合电容：0.1～50μF；测量分辨率：0.01μF；测量准确度：0.1μF～1μF时±3%±0.05μF；1μF～50μF时±1.5%±0.03μF

　　正序阻抗、零序阻抗、互感电抗：0.1～400Ω；测量分辨率：0.01Ω；测量准确度：0.1Ω～1Ω时±3%±0.05Ω；1Ω～400Ω时±3%±0.03Ω

　　阻抗角：0～360°；测量分辨率：0.01°；测量准确度：±0.2°（电压>1.0V）；±0.3°（电压>0.2～1.0V）

　　外形尺寸：620 mm×500 mm×600mm（含轮子）；重量：79kg

　　抗干扰参数：

　　干扰电压：接入仪器测试电源后的纵向感应电压＜350V；

　　干扰电流：线路首末两端短接接地时＜40A；

　　能在仪器输出信号与干扰信号比为1:10的条件下稳定准确完成测试。

　　使用环境：环境温度：- 15℃～+40℃；相对湿度：＜90%

　　仪器特点

　　1、快速准确的完成线路的正序电容、零序电容、正序阻抗、零序阻抗等参数测量，同时还可以测量线路间的互感电抗、耦合电容、相间电容测量；

　　2、抗干扰能力强，能在异频信号与工频信号比为1:10的条件下准确测量；

　　3、外部接线简单，仅需一次接入被测线路的引线线就可以完成全部的线路参数测量；彻底解决现有测试手段存在的测试接线倒换繁琐、干扰、稳定度、精度等方面的问题。

　　4、仪器以高速单片机为内核，实现测试电源、仪表、计算模型一体化，将一卡车的设备浓缩为一台仪器。

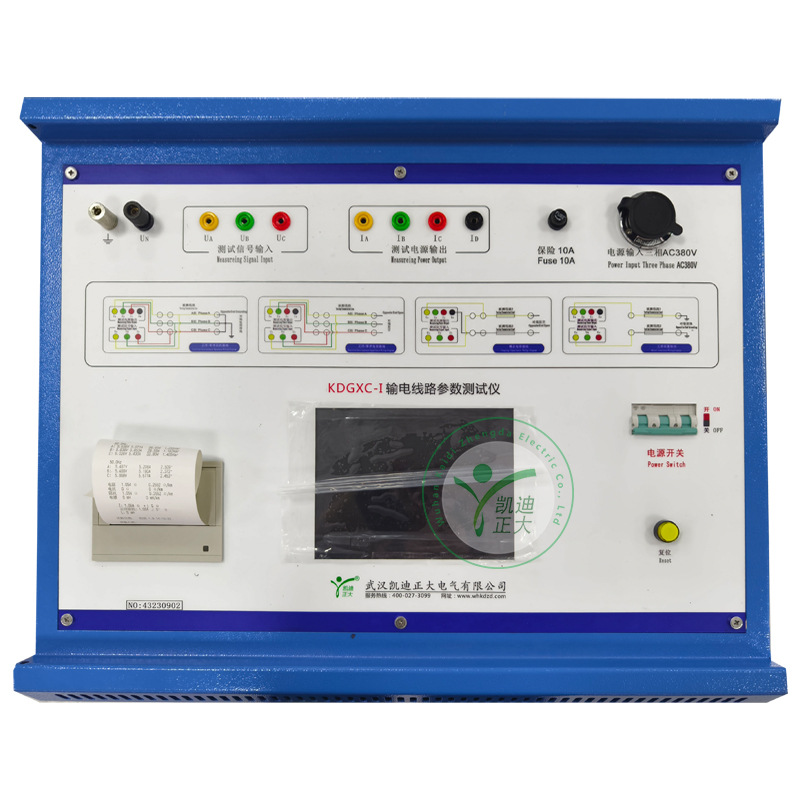

　　5、仪器采用8寸彩色触摸屏显示，嵌入式汉字微型打印机打印结果；

　　6、仪器测试过程快捷，仪器自动完成测试，试验时间缩短，20分钟内可完成传统方法1天的工作量；

　　7、测量精度高，轻松分离工频及杂波干扰，有效地实现小信号的高精度测量。
