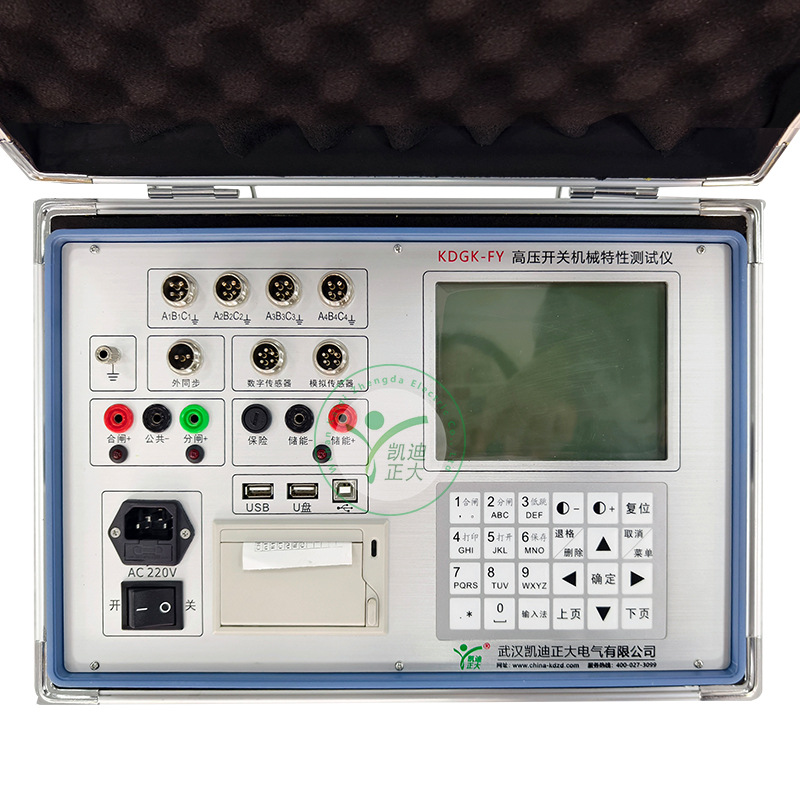

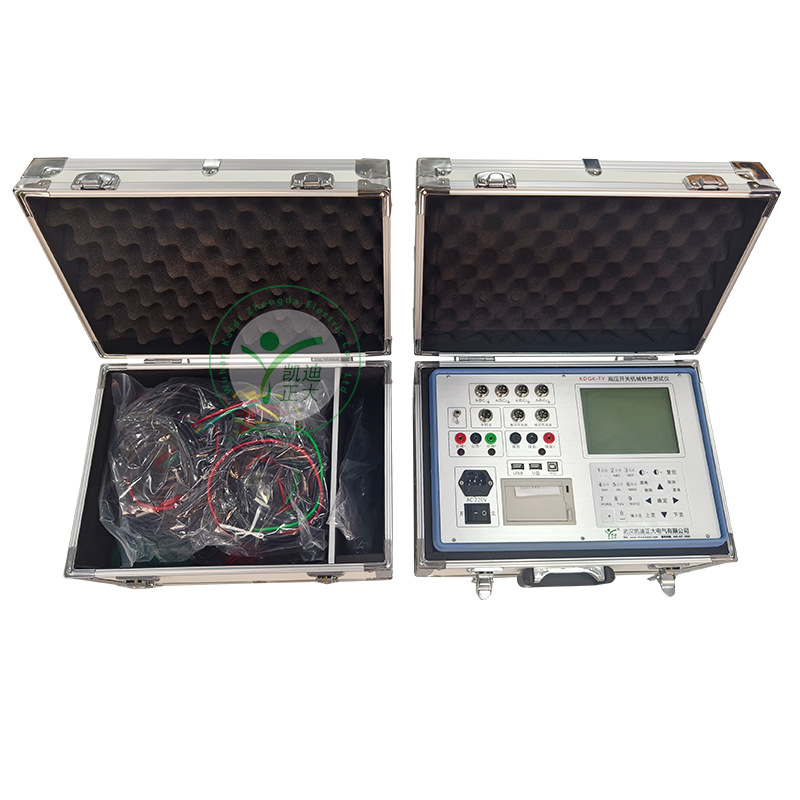

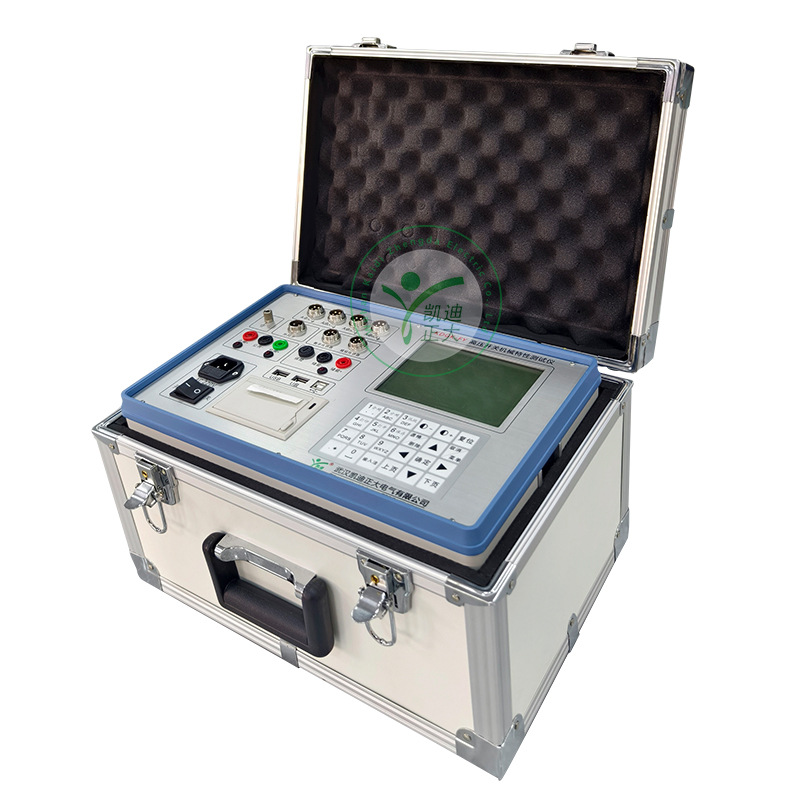

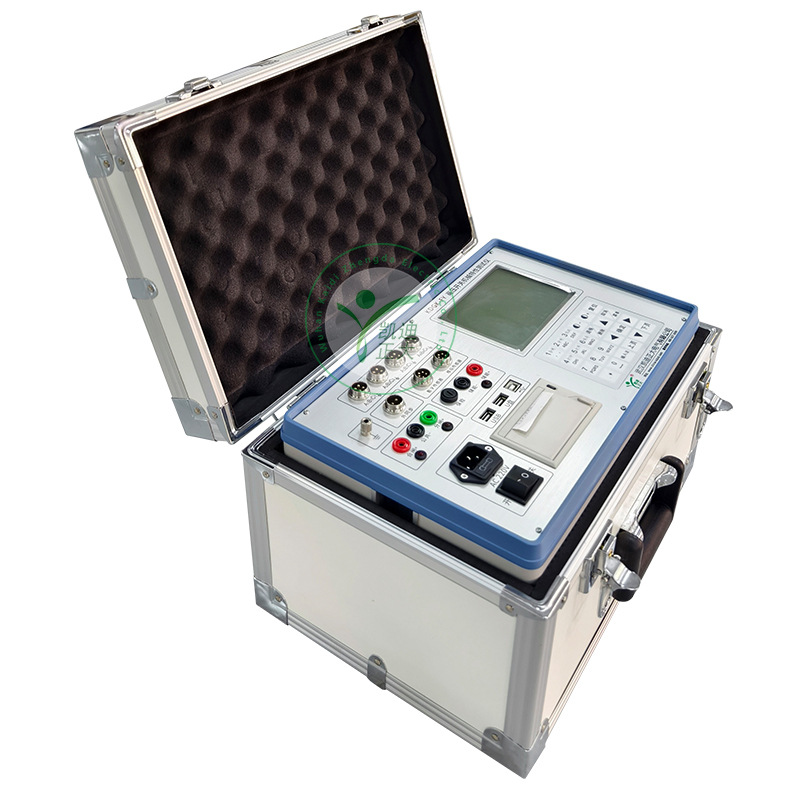

KDGK-FY高压开关机械特性测试仪

　　KDGK-FY高压开关机械特性测试仪是电力系统中不可或缺的检测工具，能够有效保障高压开关设备的正常运行，提高电力系统的安全性和可靠性。

　　KDGK-FY技术参数

　　输入电源：220V±10% 50Hz±10%

　　大气气压：86～106kPa

　　温度：-10～40℃

　　湿度：≤80%RH

　　时间：16000.0ms； 分辨率:0.1ms；精度：0.1%±0.1ms

　　速度：20.00m/s 分辨率:0.01m/s； 精度：1%

　　行程：800mm； 分辨率：0.1mm； 精度：0.5%±0.1mm

　　电流：20A； 分辨率：0.01A

　　内部电源：DC10-265V/20A

　　仪器体积：360mm(L)×230mm(W)×200mm(H)

　　重量：10kg

　　KDGK-FY仪器特点

　　主控系统：采用600MHz工控机主控单元。

　　时间及弹跳参数：支持12个断口的固有分、合闸时间，同相、相间同期；可测量弹跳时间、弹跳次数、弹跳过程及波形。

　　行程参数测量：超行程、过冲行程。

　　电流参数测量：测量分、合闸线圈电流值，提供电流波形图。

　　重合闸功能：支持整定重合闸间隔时间、金属短接时间、无电流间隔时间，适用多种重合闸配置。

　　动作电压测试：提供DC10～265V/20A（短时工作）数字可调断路器动作电源，可整定分、合闸线圈电压值,并可做断路器的低电压动作试验。

　　测速传感器：配备通用式测速传感器，安装方便，简捷。

　　适用范围广：适用于SF6开关、GIS组合电器、真空开关、油开关等设备，广泛应用于电力系统。

　　数据管理功能：可存储一万组以上试验数据，支持实时监控和回放，配备U盘接口，便于数据存储和传输。

　　用户界面友好：全中文显示所有数据及图谱，内置打印机，液晶对比度电子调节、断电记忆。搭配宽屏背景光液晶屏，操作简便，菜单直观。

　　刚分、刚合速度相应地编制了分析软件，根据需分析，适用于国内外开关厂生产的开关的测速。

　　KDGK-FY应用场景

　　1. 电力系统维护：

　　定期检测高压开关的机械性能，确保其可靠运行。

　　故障诊断与排查，及时发现潜在问题。

　　2. 设备安装调试：

　　新安装的高压开关设备在投运前的机械性能测试。

　　设备改造或大修后的性能验证。

　　3. 科研与生产：

　　高压开关设备研发过程中的性能测试与优化。

　　生产过程中的质量控制与检测。

　　tips小提示

　　使用前需仔细阅读操作手册，确保正确连接测试线路。

　　测试过程中注意安全，避免高压电击风险。

　　定期校准仪器，确保测量精度。
