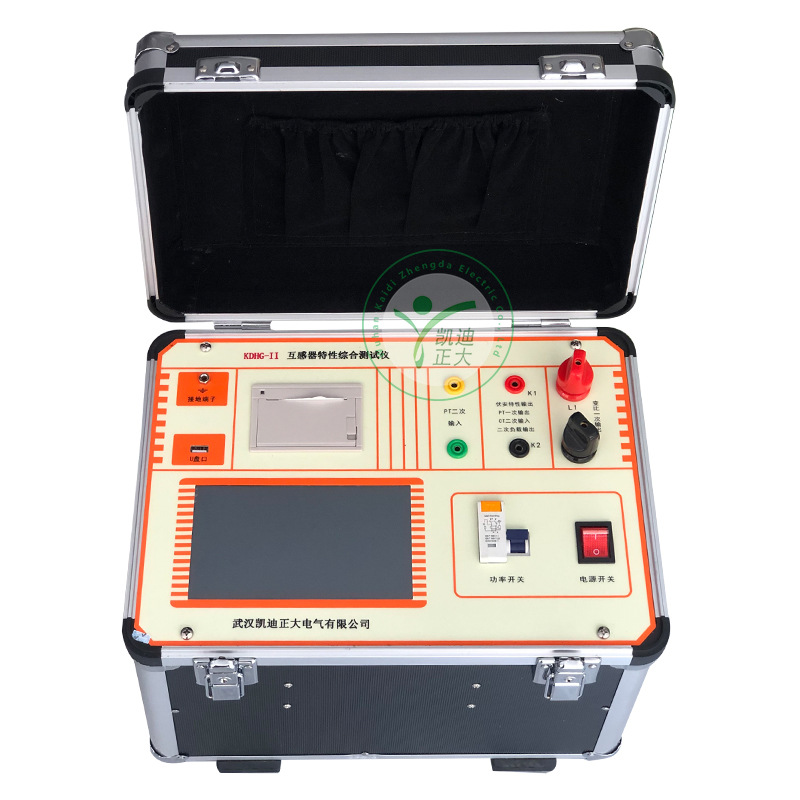

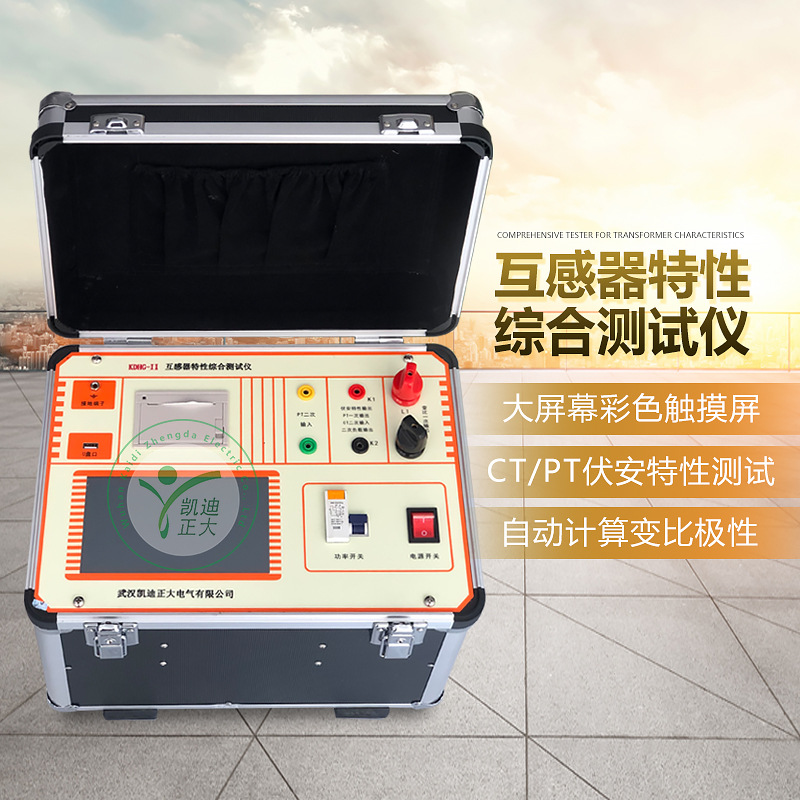

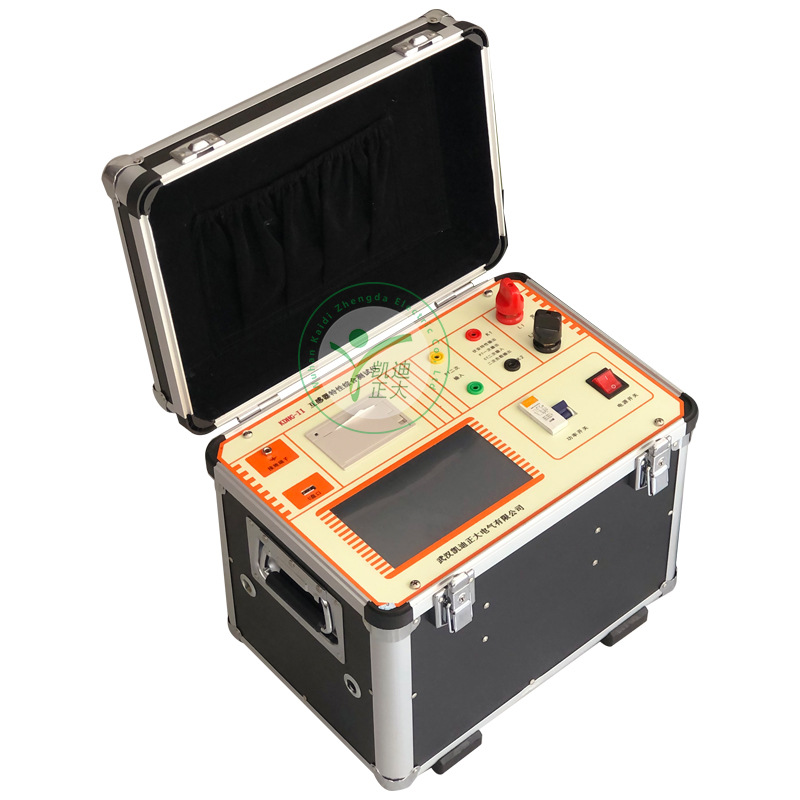

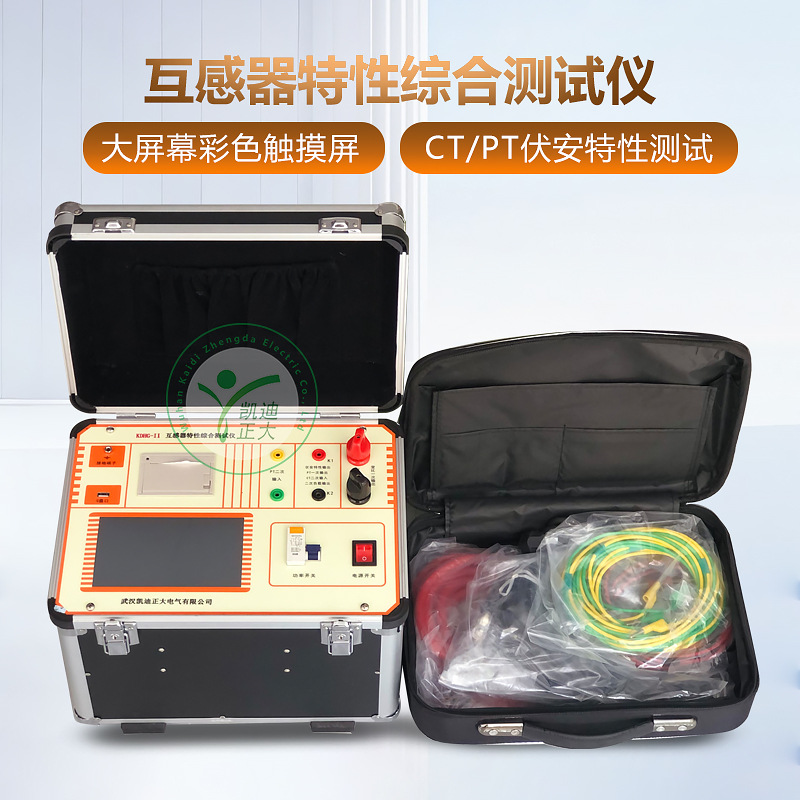

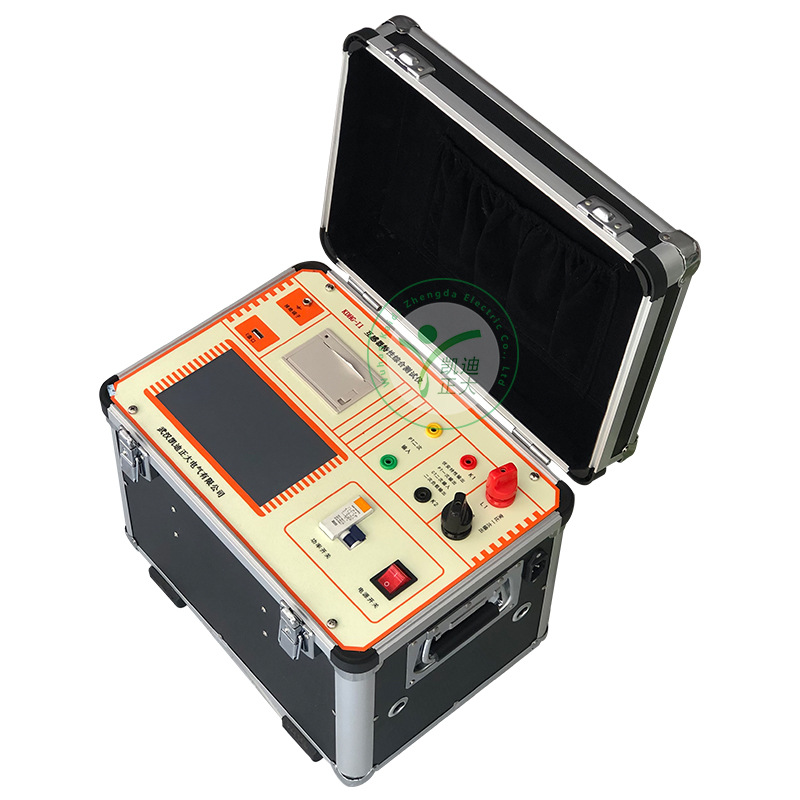

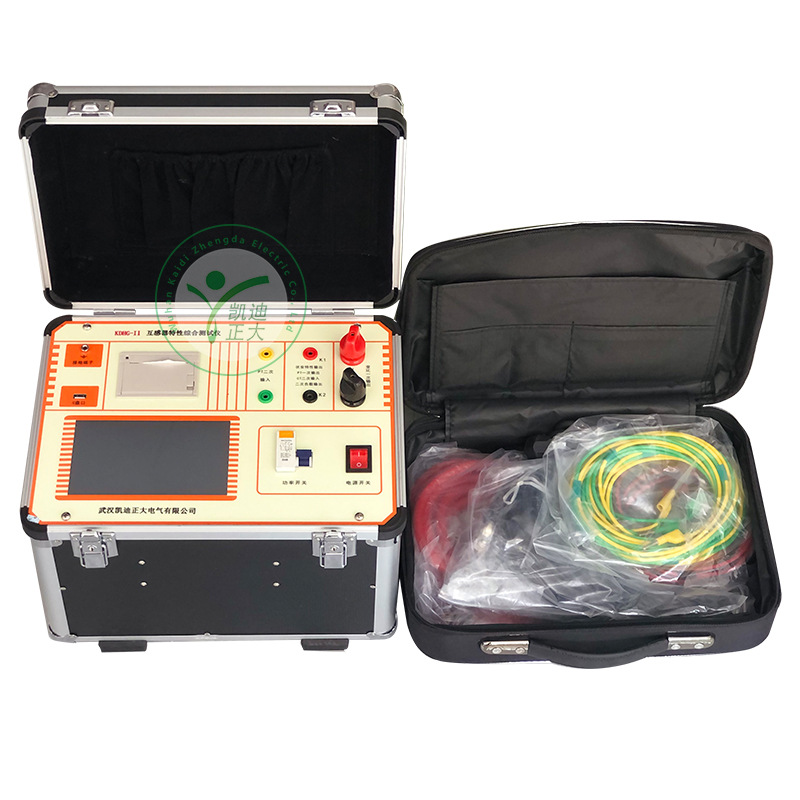

凯迪正大电力互感器特征综合测试仪

　　概述

　　武汉凯迪正大KDHG-Ⅱ互感器特征综合测试仪以高效、准确、便携为核心，简化电力检测流程。用户仅需输入额定参数，仪器即可自动完成数据采集、变比极性判定及伏安特性曲线绘制，全程无需手动干预，大幅提升效率。

　　凯迪正大KDHG-Ⅱ互感器特征综合测试仪，支持1000V高压、600A大电流输出，准确模拟互感器真实工况，适配各类国标测试需求。

　　配备7寸触屏，数据直观可视，支持中文输入与一键打印，测试报告快速生成。内置智能算法可自动计算拐点，并储存4000组数据，断电不丢失，方便历史追溯。

　　整机仅重22kg，单机一体化设计，轻松应对变电站、实验室等不同场景，彻底告别传统检测的笨重与繁琐。无论是日常维护还是复杂工况。

　　主要技术参数

　　测试用途 保护和计量类CT、保护类PT

　　输入电源：

　　电压：AC220V/±10%

　　频率：50Hz/±10%

　　蕞大功率：3KVA

　　CT伏安：

　　蕞大电压：0~1000V

　　蕞大电流：5A有效值，20A计算值。

　　精度：±0.5%

　　CT变比：

　　蕞大电流：0-600A

　　蕞大电压：0-5V

　　精度：±0.5%

　　PT伏安：

　　蕞大电压：安全设限 0~500V

　　蕞大电流：20A

　　精度：±0.5%

　　PT变比：

　　蕞大电压：0~1000V

　　精度：±0.5%

　　一次通流范围：0~200A/5分钟

　　二次耐压范围：0~1000V/5分钟

　　环境条件：

　　运行温度和存储温度：-10℃～+50℃

　　相对湿度：45%～60%，不结露

　　仪器尺寸：350mm×240mm×270mm

　　仪器重量：重量22kg

　　输出电压高、容量大

　　伏安特性试验：

　　单机可输出电压高达1000V；

　　可用于做100KV等级1A电流互感器的伏安特性试验。

　　变比测试：

　　蕞大电流输出高达600A。整机功率3KVA，设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50Hz；

　　能够有效模拟互感器的真实状态，符合国家相关检修规定。调压分辨率最小可以达到0.0045V

　　功能全面

　　1、可测试CT/PT的：“伏安特性”，“5％、10％和15％误差曲线”，“变比、极性”及“二次负荷”，“二次回路”，“二次耐压”和退磁功能；

　　2、测试满足GB1208、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试；

　　3、7寸彩色触屏自带中文输入法，可输入中文编号。界面友好美观，全中文图形界面，面板自带打印机，可随时打印曲线图及测试数据；

　　4、带有大容量存储器，可存储4000组测试数据，数据掉电不丢失；

　　5、试验完毕后将数据存入U盘，可以在电脑端用软件进行数据分析，并生成WORD报告。

　　6、拐点自动计算功能；具有完善的数据查询、浏览、打印、删除功能；自带日期/时间功能。

　　7、单机一体化，重量轻，仅重22Kg，方便携带，便于流动试验。
