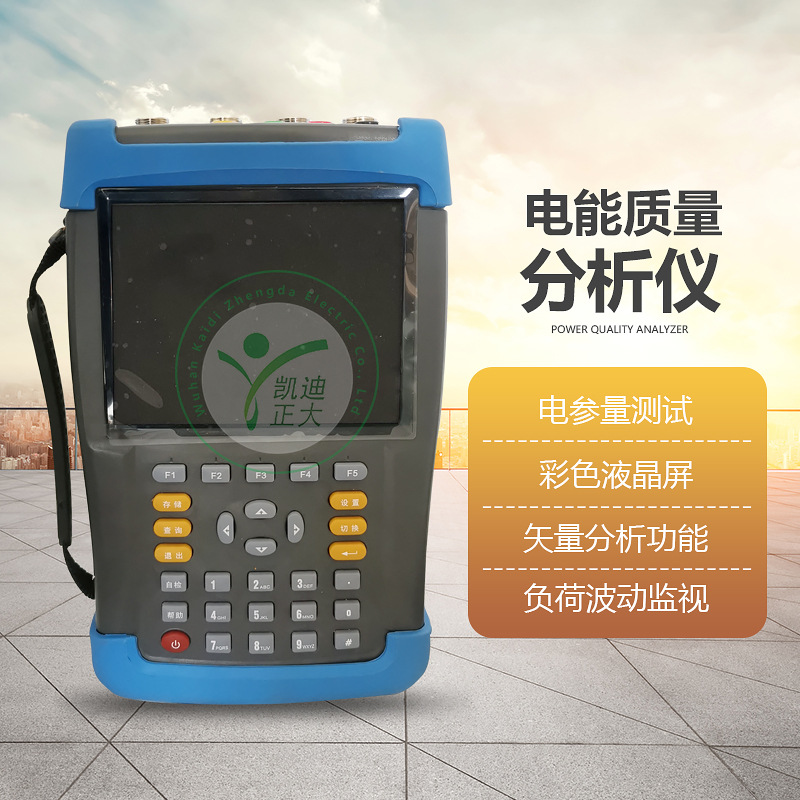

凯迪正大电能质量分析仪 单三相/便携

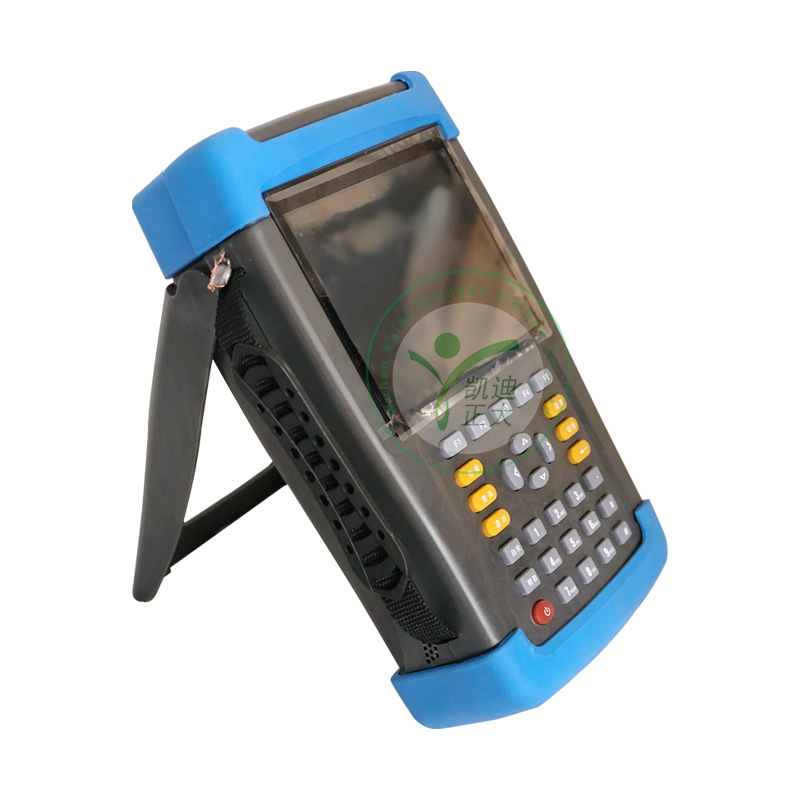

　　武汉凯迪正大电能质量分析仪KDZD5000A是一款高精、多功能的便携式测试设备，它能够检测电网中的波形畸变、谐波含量、三相不平衡等电能质量问题，同时具备电参量测试和矢量分析功能。

　　技术指标

　　1. 输入特性

　　电压测量范围：20～800V ， 自动切档

　　电流测量范围

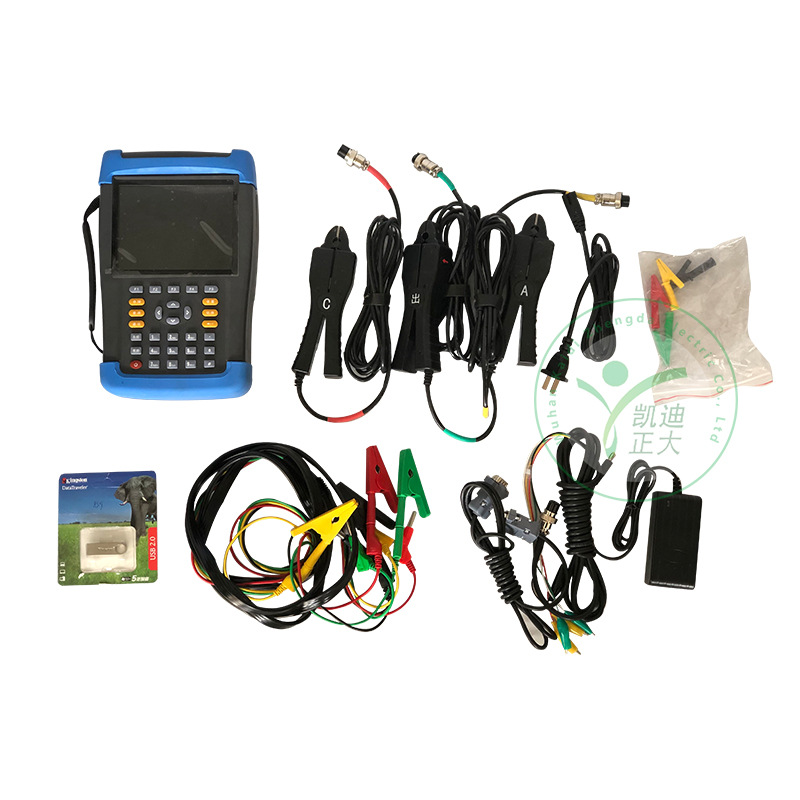

　　钳形互感器（三种）：

　　5A/25A（标配）

　　100A/500A（选配）

　　400A/2000A（选配）

　　1000A/5000A（选配）柔性线圈

　　相角测量范围：0~359.99°

　　频率测量范围：45~65Hz

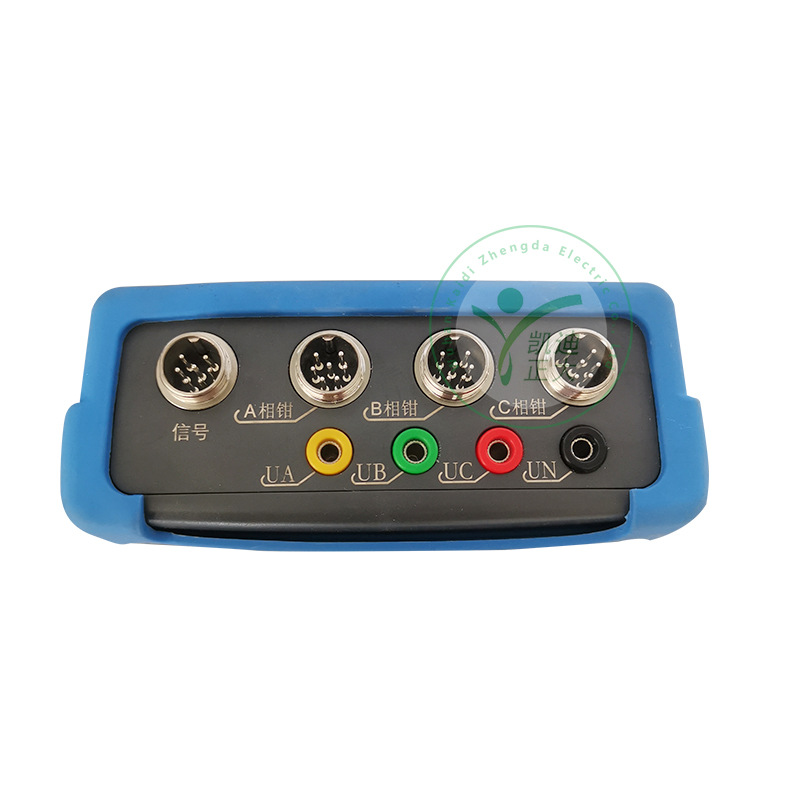

　　电压通道数：三通道（UA 、UB 、UC）

　　电流通道数：三通道（IA 、IB 、IC）

　　蕞大谐波分析次数：63 次

　　一分钟间隔蕞大连续存储周期：18 个月

　　2. 准确度

　　1) 电参量测量部分

　　电压：±0. 1%

　　频率：±0.01Hz

　　电流、功率：±0.5%

　　相位：±0.2°

　　2) 电能质量部分

　　基波电压允许误差≤0.5％F.S.

　　基波电流允许误差: ≤1％F.S.

　　基波电压和电流之间相位差的测量误差：≤0.2°

　　谐波电压含有率测量误差：≤0. 1%

　　谐波电流含有率测量误差：≤0.2%

　　三相电压不平衡度误差：≤0.2%

　　电压偏差误差：≤0.2%

　　电压变动误差：≤0.2%

　　3. 工作温度：－10℃~ +40℃

　　4. 充电电源：AC220V

　　5. 电源频率：45Hz-55Hz

　　6. 主机功耗：≤3VA

　　7. 电池工作时间：≤10 小时

　　8. 绝缘：

　　1) 电压、电流输入端对机壳的绝缘电阻≥100MΩ。

　　2) 工作电源输入端对外壳之间承受工频 1.5KV（有效值），历时 1 分钟实验。

　　9. 体积：258mm×158mm×58mm

　　10. 重量：1.5Kg

　　功能特点

　　1.可测量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电参量。

　　2.可显示被测电压和电流的矢量图，通过分析矢量图得出计量设备接线的正确与否。

　　3.采用钳形电流互感器测量，操作人员无须断开电流回路，测量方便、安全。

　　4.可显示单相电压、电流波形并可同时显示三相电压、电流波形。

　　5.所有测试界面具备屏幕锁定功能。

　　6.可测量短时闪变 Pst 和长时闪变 Plt。

　　7.对测试点消耗的有功电能、无功电能进行记录。

　　8.可测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。

　　9.可测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。定时记录和存储电压、电流、有功功率、无功功率、视在功率等电力参数的变化趋势。

　　10.内置大容量数据存储器，存储间隔时间从3秒到10分钟可调；按1分钟的时间间隔可连续存储18个月以上，满足长期监测试验点需要。

　　11.选配 WIFI(蓝牙)模块，用平板电脑或智能手机对仪器进行远程操控。

　　12.具备万年历、时钟、报表功能，实时显示日期及时间。可在现场检测的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理。

　　13.中文操作、多参量显示的彩色液晶界面，人机对话界面友好。

　　14.三分钟无操作液晶显示自动进入省电模式，以便延长电池工作时间。

　　15. 导电硅胶按键，手感好、寿命长、设计合理、操作方便。

　　16. 内置大容量、高性能锂离子充电电池，充满电连续工作 10 小时以上。

　　17. 体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。
