凯迪正大继电保护测试仪 多功能便携式三相微机

　　概述

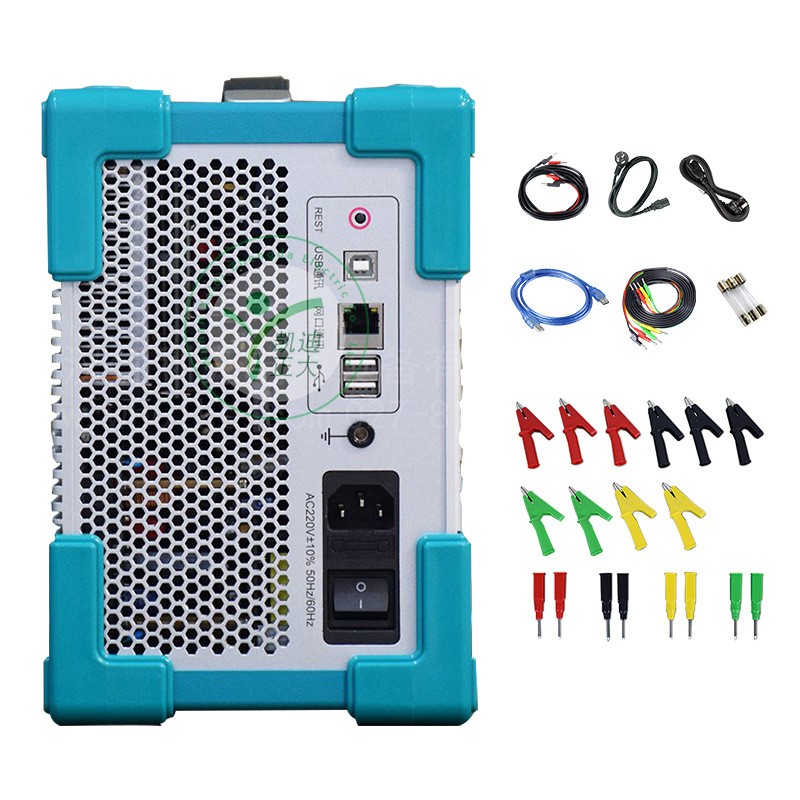

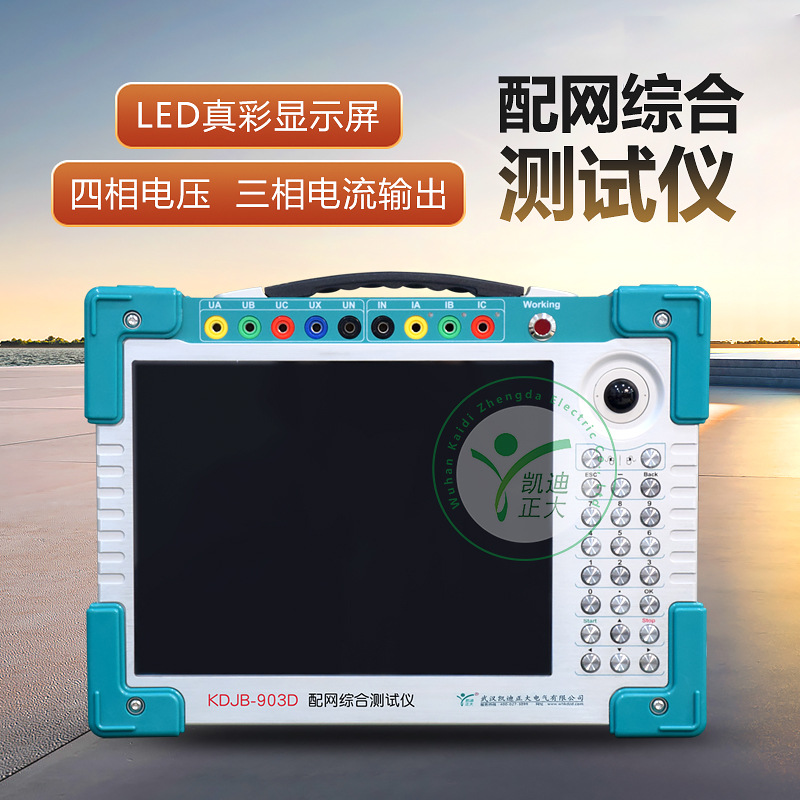

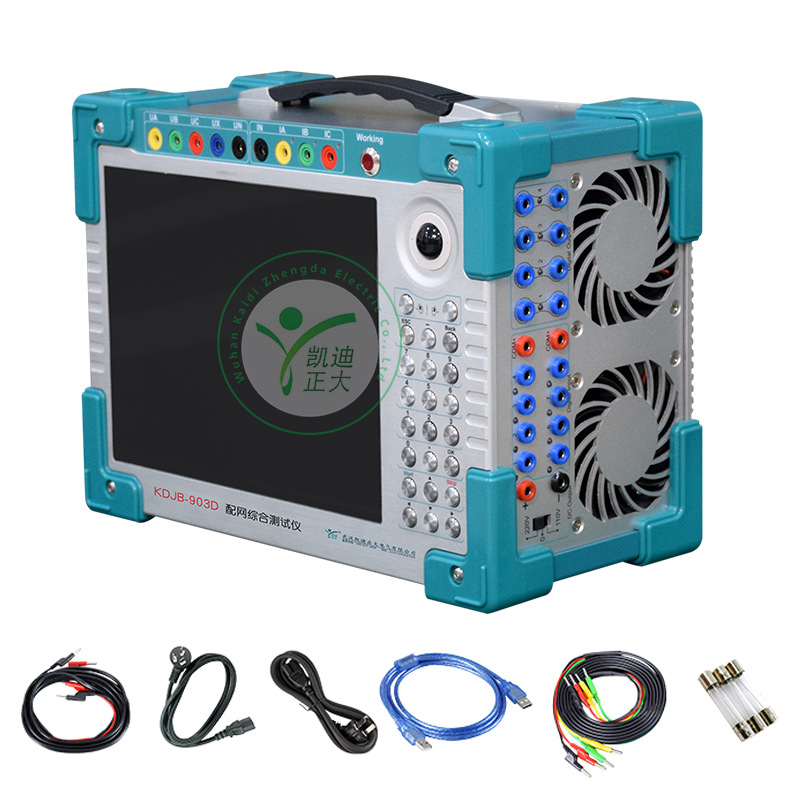

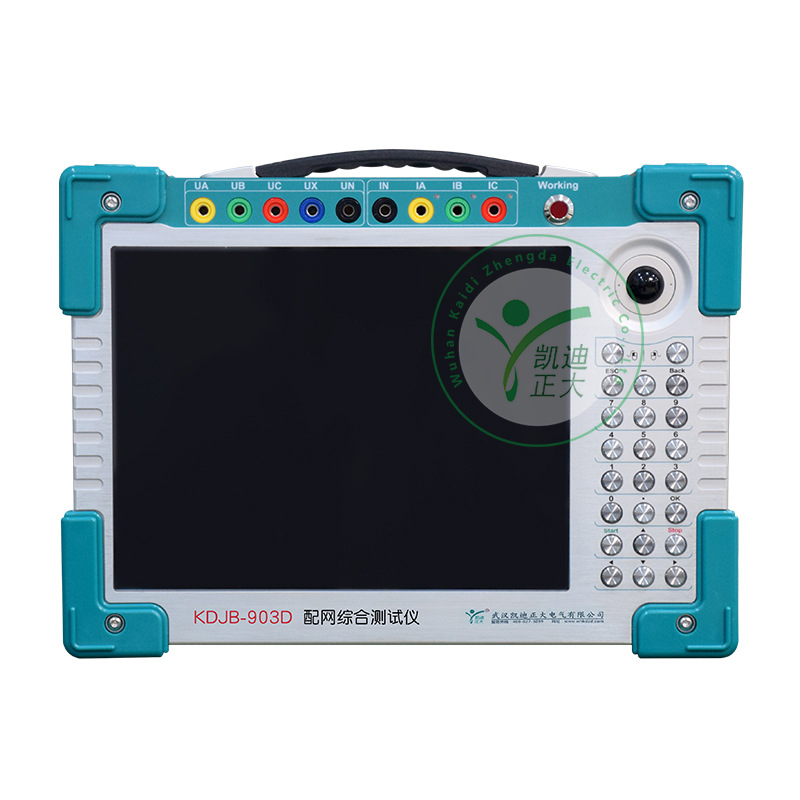

　　武汉凯迪正大KDJB-903D配网综合测试仪是一款配网现场试验及继电保护测试设计多功能测试仪。

　　KDJB-903D核心功能包括四相电压、三相电流输出，符合国标要求，内置DSP+FPGA结构，搭配高保真线性功放，确保输出波形稳定可靠。内置独立直流辅助电源，集成软件自校准功能，提升测试精度与长期稳定性。整机轻巧便携，适应复杂现场环境

　　技术参数

　　1.交流电流源

　　单相电流输出（有效值）：0-10A/相，精度0.1% ±5mA

　　三相并联输出(有效值)：0-30A/三相同相位并联输出

　　相电流长时间允许工作值(有效值)：5A

　　每相蕞大输出功率 ：100VA

　　三相并联电流蕞大输出功率：300VA

　　三并电流蕞大输出允许工作时间：5s

　　频率范围：0-1000Hz，精度0.01Hz

　　谐波次数：2-20次

　　相位：0-360°，精度0.1°

　　2．直流电流源

　　直流电流输出：0-±5A/相，精度0.2% ±5mA

　　3．交流电压源

　　单相电压输出（有效值）：0-120V/相，精度0.1% ±5mV

　　线电压输出（有效值）：0-240V

　　相电压/线电压输出功率：40VA/60VA

　　频率范围：0-1000Hz，精度0.01Hz

　　谐波次数：2-20次

　　相位：0-360°，精度0.1°

　　4．直流电压源

　　单相电压输出幅值：0-±160V，精度0.2% ±5mV

　　线电压输出幅值：0-±320V

　　相电压/线电压输出功率：40VA/60VA

　　5．开关量端子

　　开关量输入端子：8对

　　空接点：1-20mA，24V 装置内部有源输出

　　电位翻转无源接点：低阻短接信号；有源接点0-250V DC

　　开关量输出端子：4对，空接点，遮断容量110V/2A，220V/1A

　　6．其他

　　时间范围 ：1ms-9999s，测量精度1ms

　　单机体积：315 x 225 x 155 mm3

　　重量：约8.5Kg

　　适配器供电：充电器24V/2A

　　7．交流电流工作时间

　　10A≥工作电流：工作时间＞6小时

　　主要特点

　　1．多功能测试能力?

　　支持四相电压、三相电流输出，兼容传统继电器及微机保护装置，特别优化变压器差动保护及备自投装置测试。

　　2．执行标准

　　满足国标GB/T 7261-2016《继电保护和安全自动装置基本试验方法》，满足国标DL/T 624-2010《继电保护微机型试验装置技术条件》的标准。

　　3．智能操作体验?

　　搭载Windows XP系统与10.4寸高清屏，配备有超薄型多功能快接按键和光电鼠标。

　　Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。

　　4. 高精度硬件架构

　　主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，改善波形质量，提高测试仪的精度。

　　功放采用高保真线性功放，小电流精zhun、大电流稳定。

　　5. 灵活扩展与连接

　　USB直连PC，与工控机软件通用，支持笔记本电脑（选配）运行操作。

　　具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。

　　6. 实用辅助功能

　　配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。

　　具有软件自较准功能，免拆机调校，提高了精度的稳定性。
