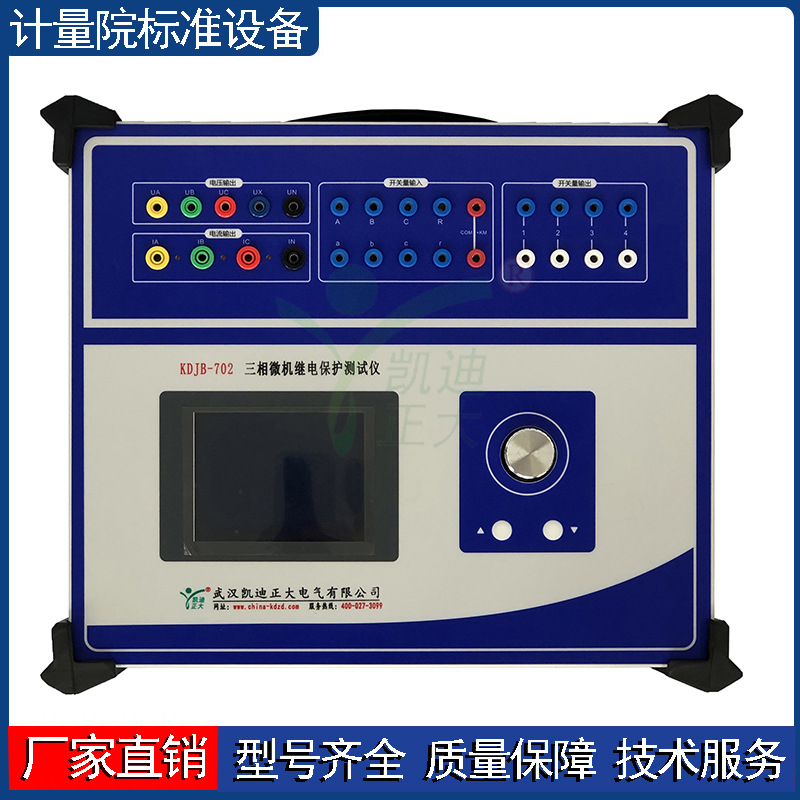

凯迪正大继保仪 继电保护测试仪综合三相分析

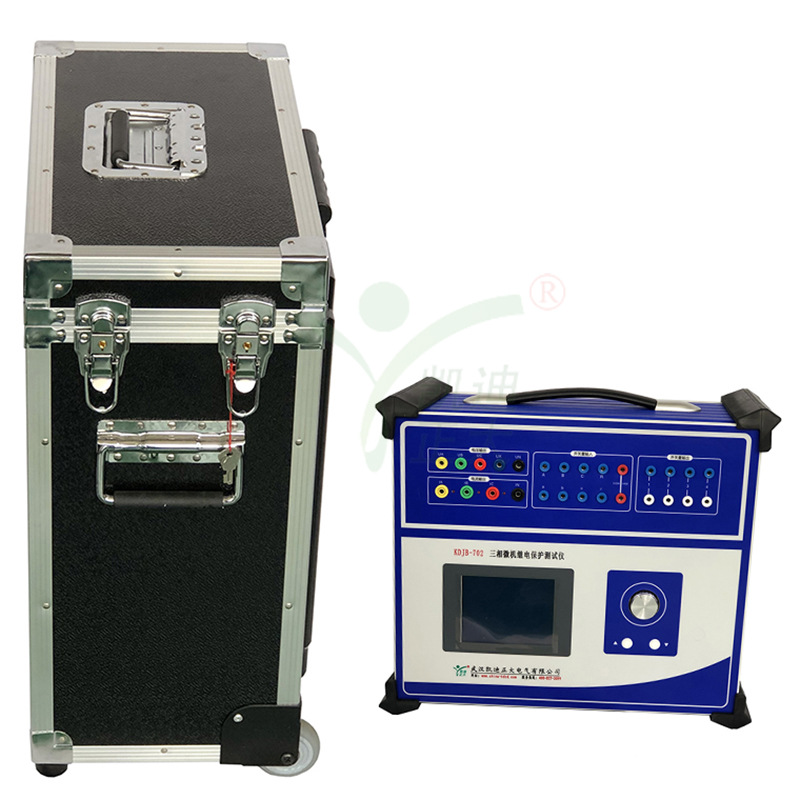

　　概述

　　武汉凯迪正大KDJB-702C 三相微机继电保护测试仪是一款多功能继电保护校验设备，具备四相电压及三并电流输出能力。采用双操作模式，开机即可完成现场大多数检定工作，操作方便快捷。

　　武汉凯迪正大KDJB-702C继保仪 具备 8 路智能接点输入（兼容空接点 / 电位接点）、4 对开关量输出、110V 及 220V独立专用可调直流电源，内置多重保护与自诊断系统。

　　KDJB-702C继保仪高集成度设计融合大型设备性能与便携优势，适用于电力系统继电保护研发、调试及现场校验，显著提升测试效率。

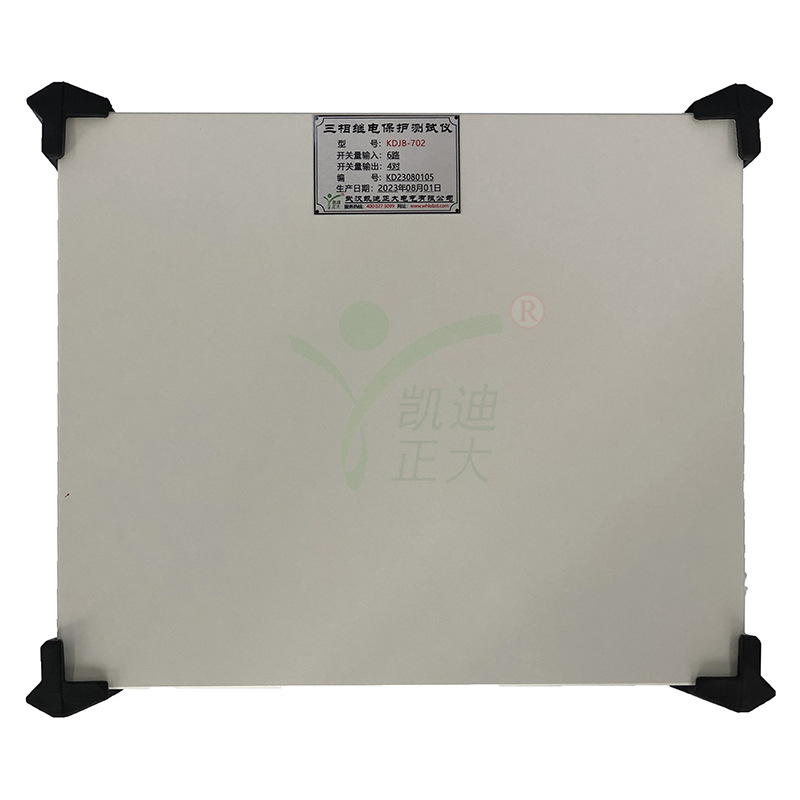

　　额定参数

　　1. 交流电流输出

　　精度：0.2级

　　相电流：0～40A有效值

　　三并电流：0～120A有效值

　　相电流长时间允许工作值：10A有效值

　　相电流蕞大输出功率 ：450VA

　　三并电流蕞大输出时蕞大输出功率 ：900VA

　　三并电流蕞大输出时允许工作时间 ：10s

　　频率范围（基波）：联机0～1000Hz，单机0~300Hz

　　谐波次数 ：联机0～20 次，单机0~6次

　　2. 直流电流输出

　　精度：0.5级

　　电流：0～±10A / 每相，0～±30A / 三并

　　蕞大负载电压：20V

　　3. 交流电压输出

　　精度：0.2级

　　相电压：0～120V有效值

　　线电压：0～240V有效值

　　相电压/线电压输出功率：80VA / 100VA

　　频率范围（基波）：联机0～1000Hz，单机0~300Hz

　　谐波次数：联机0～20 次，单机0~6次

　　4. 直流电压输出

　　精度：0.5级

　　相电压幅值：0～±160V

　　线电压幅值：0～±320V

　　相电压/线电压输出功率：70VA / 140VA

　　5. 开关量及时间测量

　　开关量输入：8路；空接点1～20mA，24V

　　电位接点接入：“0”：0～ +6V；“1”：+11 V～ +250V

　　开关量输出：4对 DC：220V／0.2A；AC：220V／0.5A

　　时间测量：测量范围0.1ms ～ 9999s；测量精度0.1mS

　　主要特点

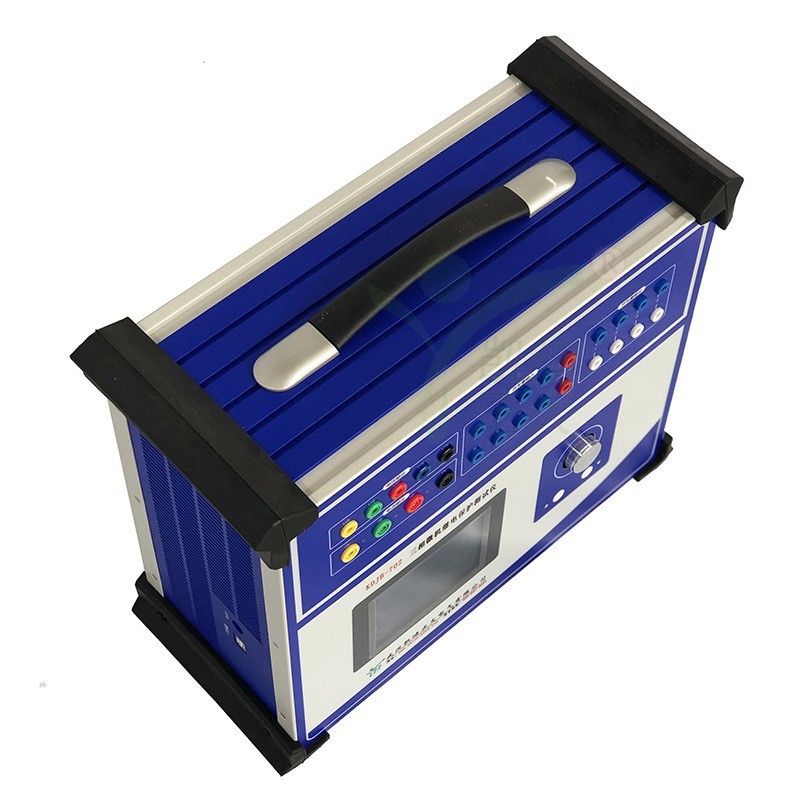

　　1. 输出配置

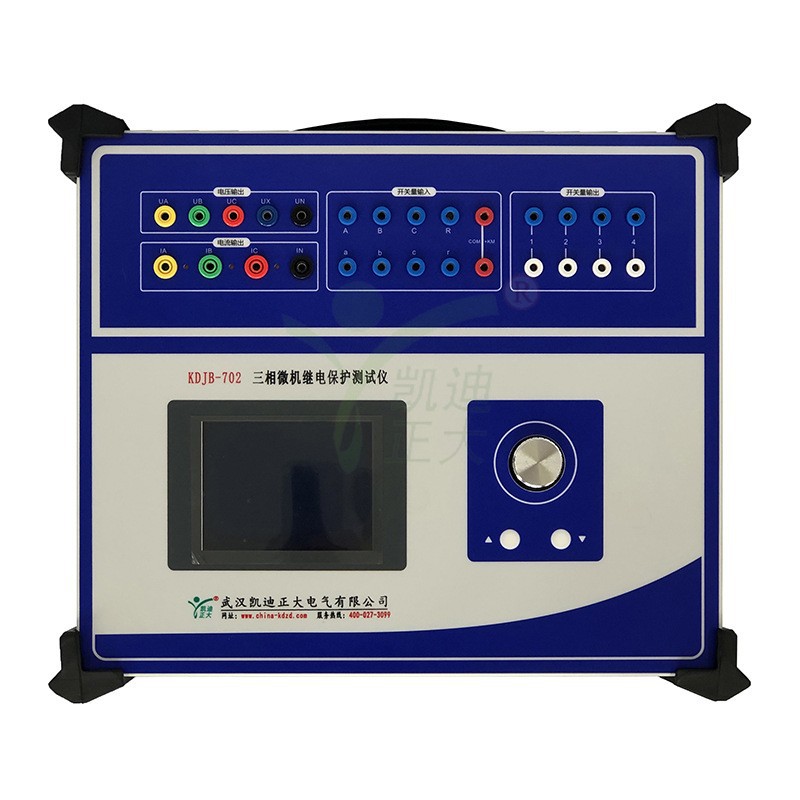

　　标准4相电压3相电流输出，可方便地进行组合输出进行保护试验。

　　每相电压可输出120V，电流三并可输出120A。

　　Ux 第四相电压可设置为 4 种 3U0 模式或同期电压输出。

　　2. 操作方式

　　单机通过旋转鼠标在中文显示屏上进行操作。可完成现场大多数试验检定工作，开机即可使用。

　　联机通过Windows平台上的中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作。

　　3. 功能特性

　　可模拟复杂的瞬时性、永9性、转换性故障进行整组试验。

　　可完成自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等。

　　能方便地测试及扫描各种保护定值，进行故障回放。

　　实时存储测试数据，显示矢量图，绘制故障波形，联机打印报告等。

　　4. 接口配置

　　8 路智能输入接点（兼容空接点 /0～250V 电位接点）。

　　可扩展输入输出接点数量。

　　5. 硬件设计

　　320×240点阵大屏LCD 中文显示。

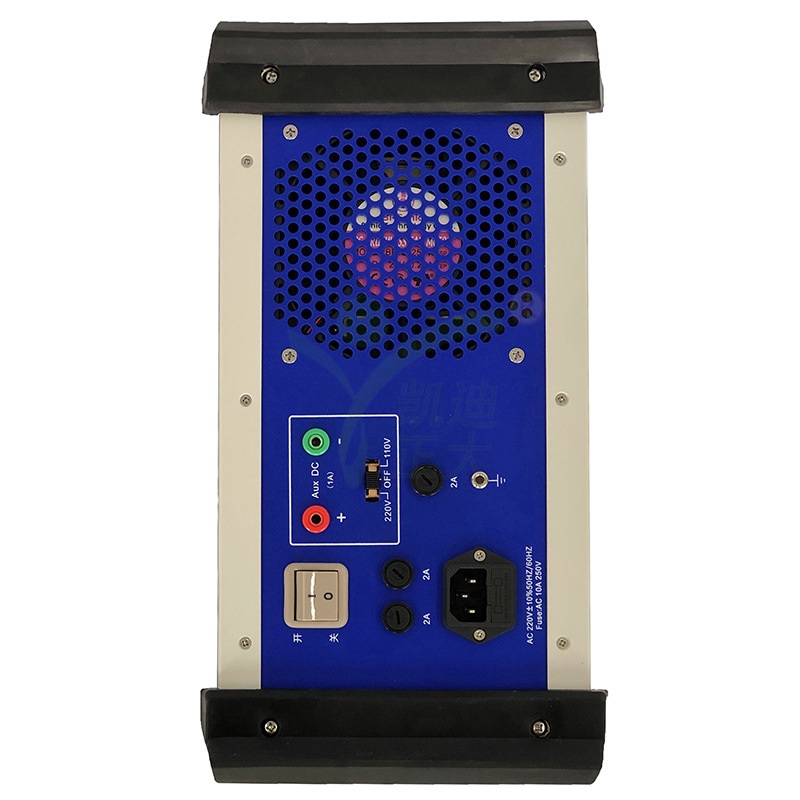

　　设有一路 110V/220V 独立可调直流电源输出。

　　优化散热结构 ，具有多重保护措施、电源软启动、故障自诊断及闭锁功能。

　　6. 性价比

　　跨业联合设计产品，兼具大型设备性能与小型设备价位。
