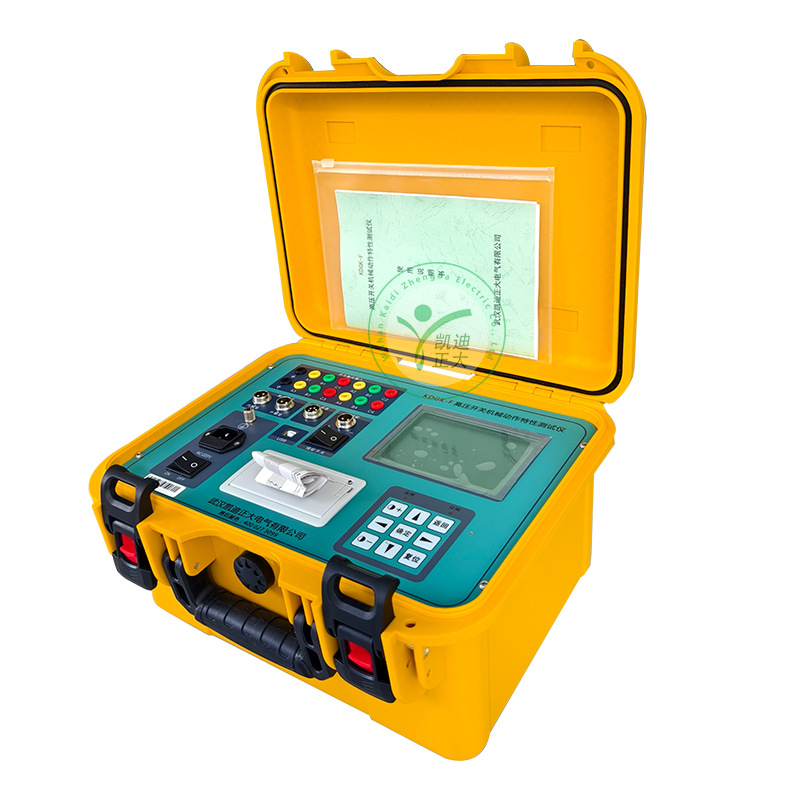

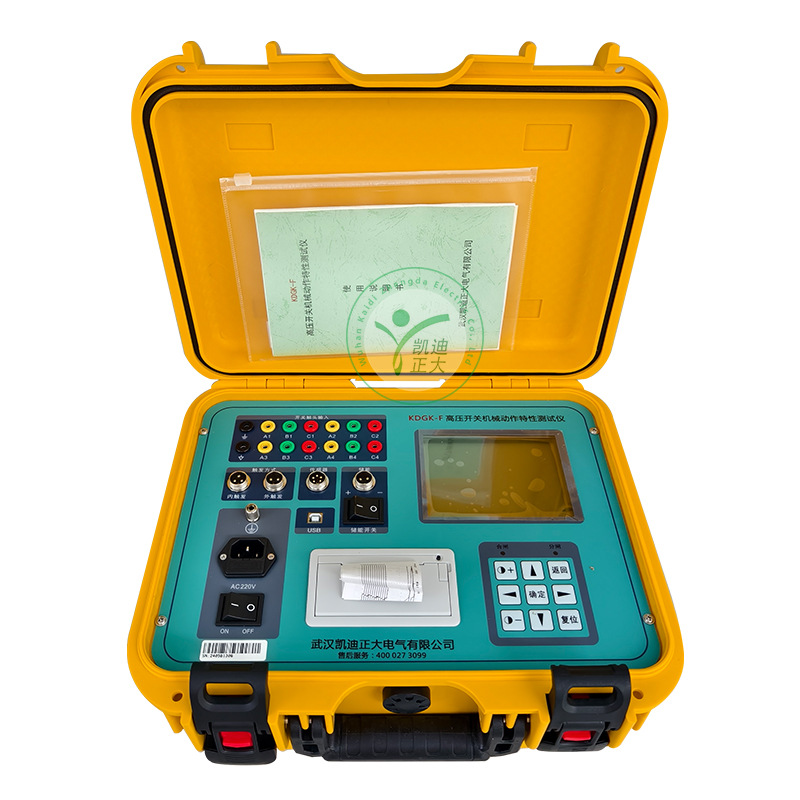

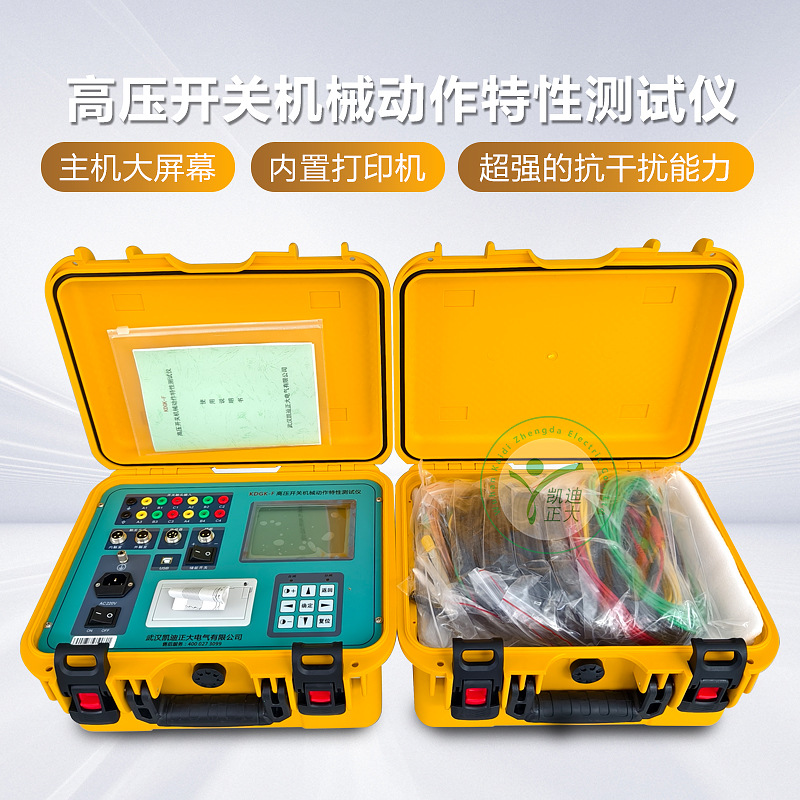

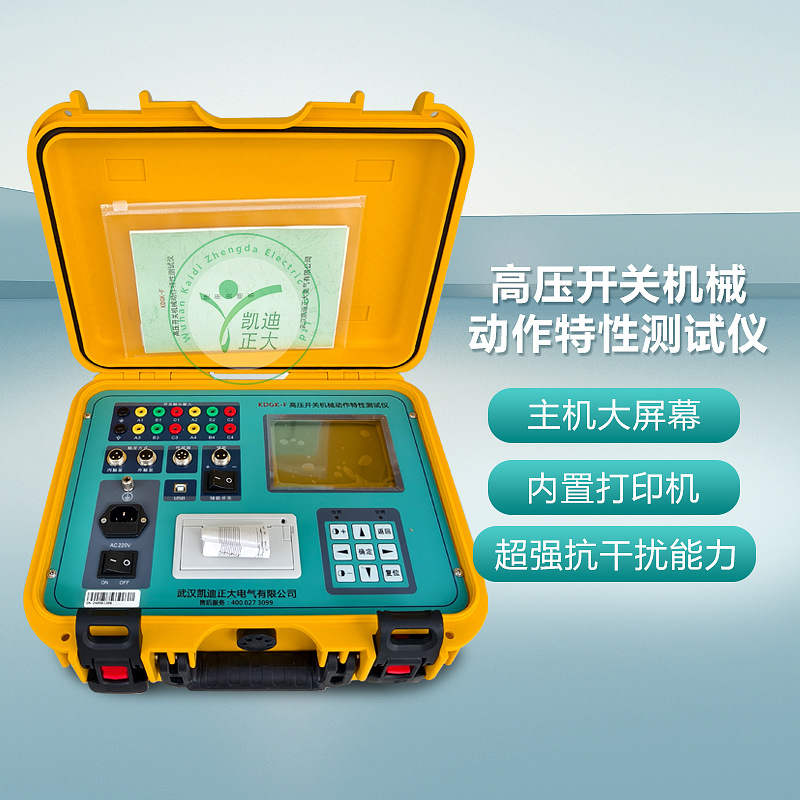

凯迪正大开关特性测试仪 断路器动特性综合检测仪

　　基本参数

　　时间量程 4000.0ms ，分辩率0.1ms

　　时间误差： ①100ms以内0.1ms±1个字；②100ms以上0.1%±1个字；③同期

　　速度量程 20.00m/s ，分辩率0.01m/s

　　速度误差：①0-2m/s以内±0.1m/s±1个字；②100ms以上±0.2m/s±1个字；

　　行程：

　　真空断路器量程：50.0mm，分辩率： 0.1mm，误差：1%±1个字

　　SF6断路器量程：300.0mm，分辩率：1mm，误差：1%±1个字

　　少油断路器量程：1000.0mm

　　电流量程：20.00A；分辨率0.01A

　　输出电源： DC20～256V数字可调/15A（瞬时工作）

　　外形尺寸： 360mm(L)×280mm(W)×300mm(H)

　　重量： 9kg

　　使用环境

　　输入电源：220V±10% 50Hz±10%

　　大气压力：86～106kpa

　　温度：－10～40℃

　　湿度：≦80%RH

　　安全性能

　　绝缘电阻 ＞2MΩ

　　介电强度 电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

　　技术特点

　　1、性能

　　时间：12个断口的固有分、合闸时间，同相同期、相间同期。

　　重合闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。

　　弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值。

　　速度：刚分、刚合速度，蕞大速度，时间－行程特性曲线。

　　行程：总行程，开距，超行程，过冲行程，反弹幅值。

　　电流：分、合闸线圈的分、合闸电流值、电流波形图。

　　储能：在仪器的设置界面，打开电压调整功能后，屏幕显示当前电压值。上下键细调，左右键粗调。调整到所需电压后，保持这个界面不动，打开储能开关，就有输出。

　　动作电压：机内提供DC20～256V/15A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。

　　2、特点

　　适用于国内外生产的各种型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

　　超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，准确测量。

　　直线直线传感器，旋转传感器，安装方便、简捷。

　　开关动作一次，得到开关机械特性试验的数据及相应的波形图谱。

　　主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。

　　主机大屏幕、宽温度、直透视、背景光液晶、中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。

　　中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。
