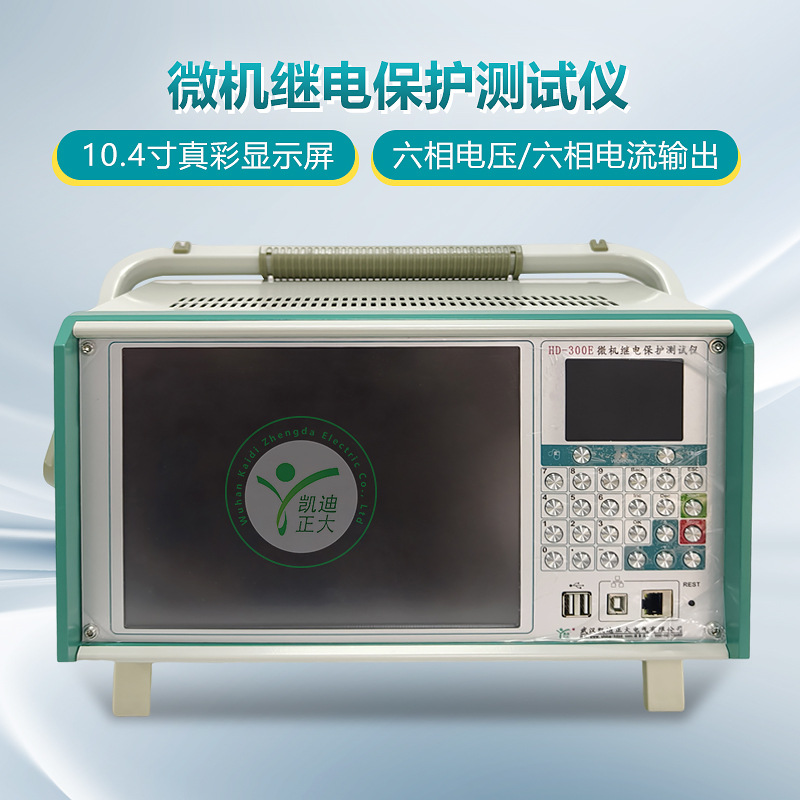

凯迪正大继电保护校验仪 微机六相继保仪

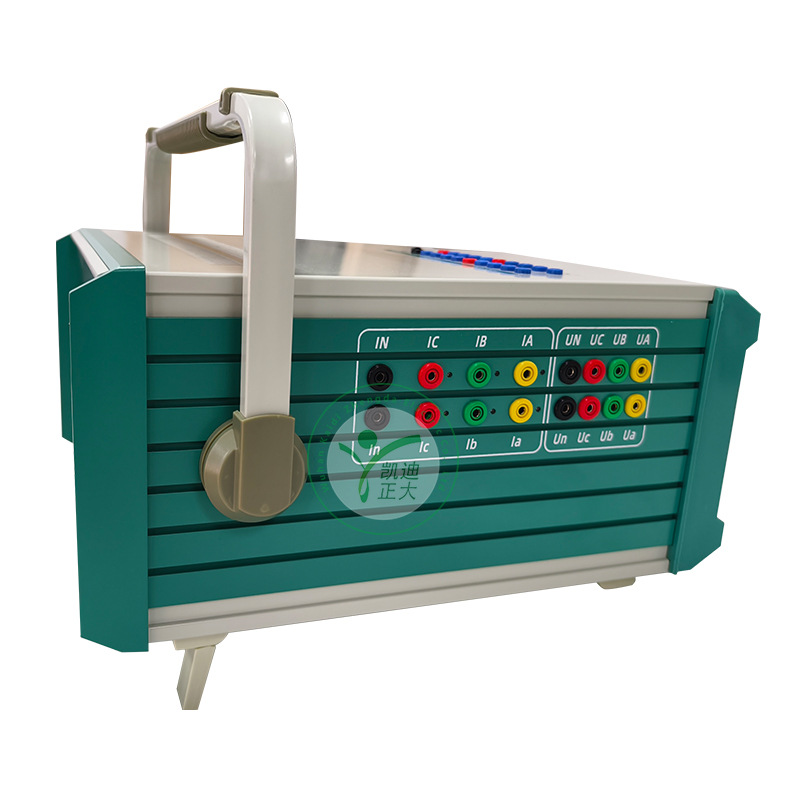

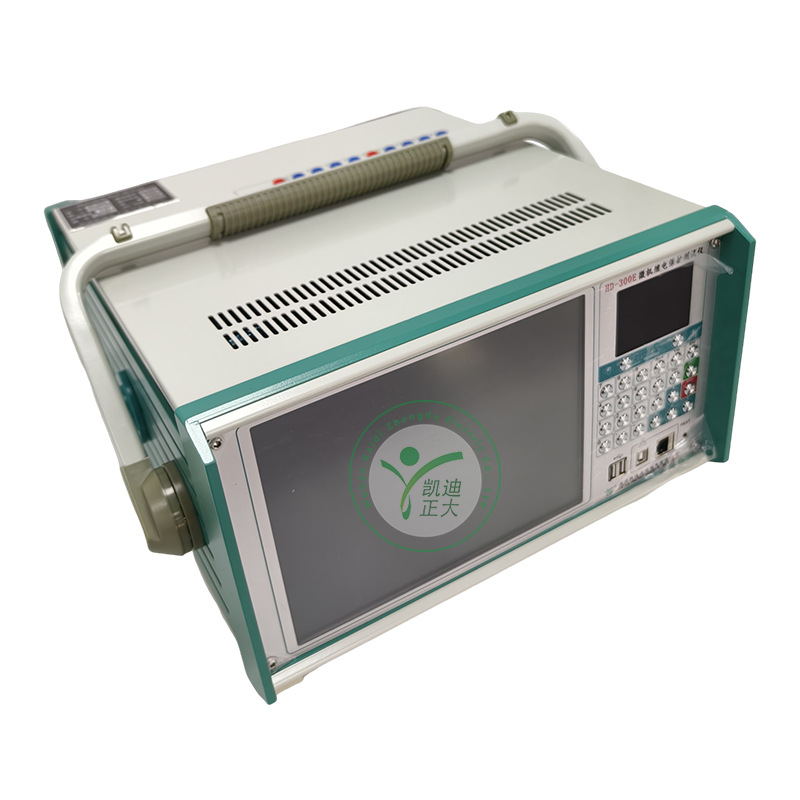

　　武汉凯迪正大HD-300E微机继电保护测试仪，具备6相电压和6相电流输出，每相电压可输出高达120V，每相电流可达30A，六相并联时电流输出更可达180A。适用于各类继电保护装置的试验。

　　主控板采用 DSP+FPGA 结构，16位 DAC输出，对基波可产生每周2000 点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。

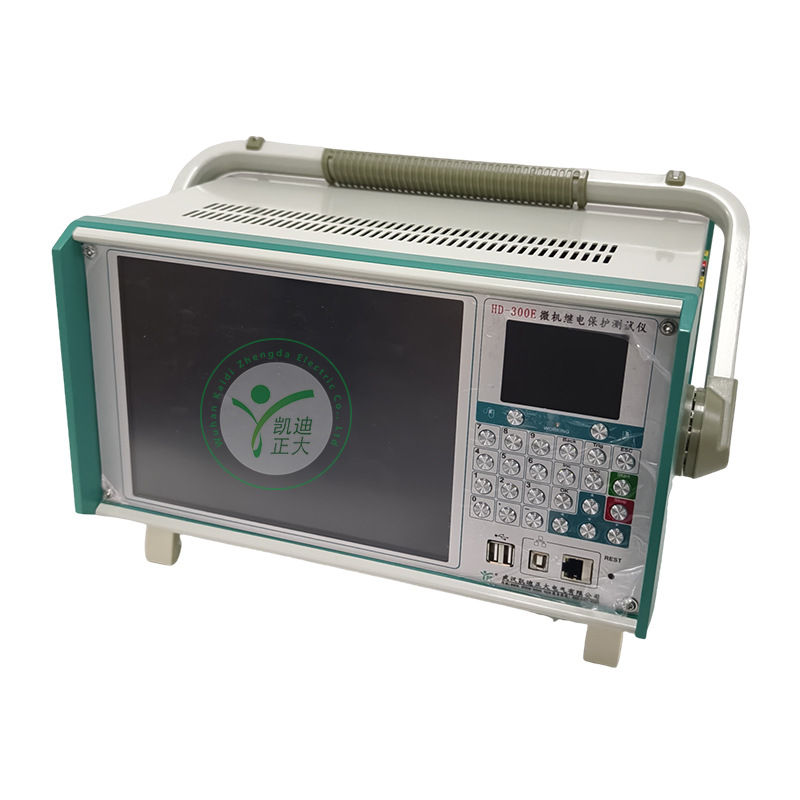

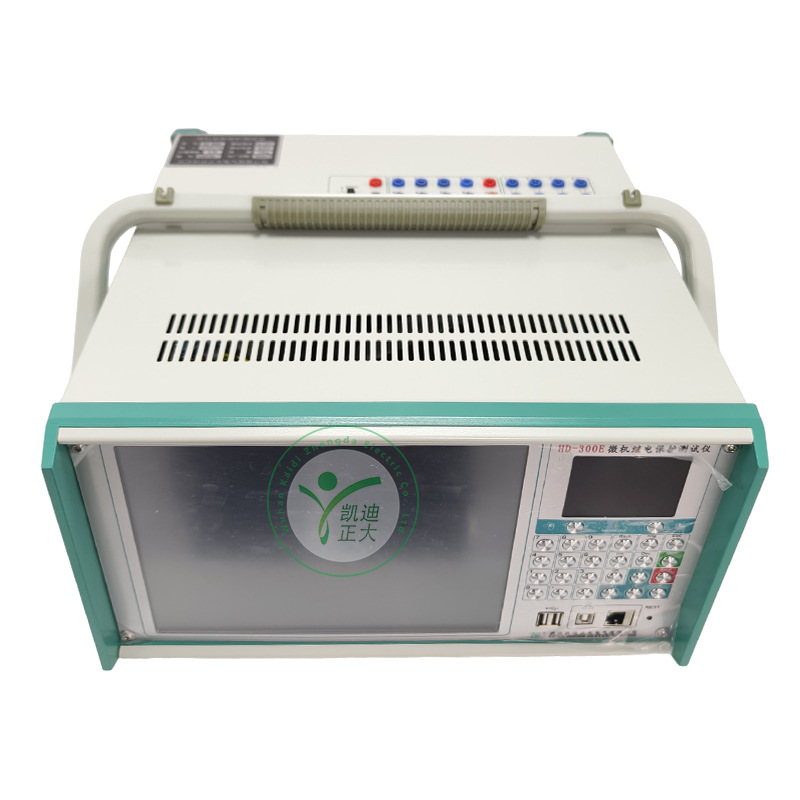

　　运行Windows操作系统，配备10.4寸LED显示屏和优化键盘，操作简便直观。

　　此外，HD-300E还设有开关量输入/输出端子，方便进行开关量信号的测试。

　　技术参数

　　1交流电流源：（6*30A）

　　单相电流输出（有效值）：0--30A/相，精度：0.2% ±5mA

　　六相并联输出(有效值)：0--180A/六相同相位并联输出

　　相电流长时间允许工作值(有效值)：9.9A

　　每相输出功率 ：320VA

　　六相并联电流输出功率：1800VA

　　六并电流输出允许工作时间：5s

　　频率范围：0--1000Hz，精度0.001Hz

　　谐波次数：2--20次

　　相位：0--360°，精度0.1°

　　2．直流电流源

　　直流电流输出：0--±10A/相，精度：0.5% ±5mA

　　3．交流电压源

　　单相电压输出（有效值）：0--120V/相，精度：0.2% ±5mV

　　线电压输出（有效值）：0--240V

　　相电压/线电压输出功率：75VA/100VA

　　频率范围：0--1000Hz，精度：0.001Hz

　　谐波次数：2--20次

　　相位：0--360°，精度：0.1°

　　4．直流电压源

　　单相电压输出幅值：0--±160V，精度：0.2% ±5mV

　　线电压输出幅值：0--±320V

　　相电压/线电压输出功率：90VA/180VA

　　5．开关量端子

　　开关量输入端子：8对

　　空接点：1--20mA，24V 装置内部有源输出

　　电位翻转：无源接点：低阻短接信号

　　有源接点：0-250V DC

　　开关量输出端子：4对，空接点，遮断容量：110V/2A，220V/1A

　　6．其他

　　时间范围 ：1ms--9999s，测量精度：1ms

　　单机体积重量：体积 418x 363 x 208mm3，约 17.8Kg

　　电源：AC220V±10%，50Hz，10A

　　7.交流电流工作时间

　　工作电流<10A：工作时间≤60 分钟

　　20A>工作电流≥10A：工作时间≤70S

　　30A>工作电流>20A：工作时间≤15S

　　工作电流:30A：工作时间≤5S
