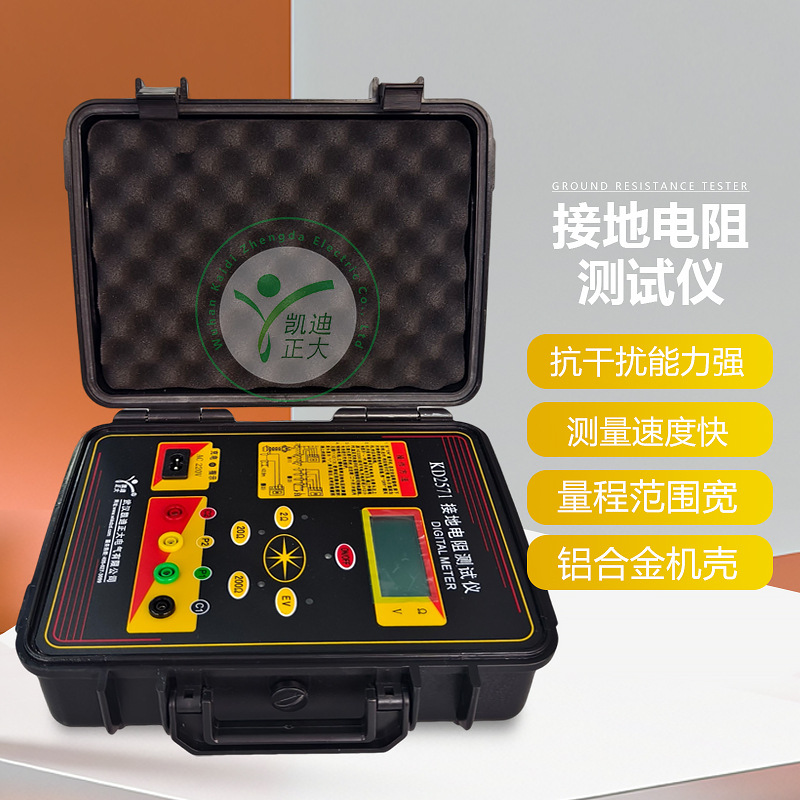

凯迪正大KD2571接地电阻测试仪 防雷接地测量仪 电阻率检测

　　概述

　　KD2571接地电阻测试仪是武汉凯迪正大电气有限公司的一款革新性设备，摒弃了传统的人工手摇发电工作方式，采用了中大规模集成电路和DC/AC变换技术，将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。

　　武汉凯迪正大KD2571接地电阻测试仪在测量精度和抗干扰能力方面具有显著优势，广泛应用于接地电阻、低电阻导体电阻、土壤电阻率及交流地电压的测量。

　　武汉凯迪正大KD2571接地电阻测试仪工作原理

　　KD2571通过机内的DC/AC变换器将直流电变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，在被测物上产生交流压降。该交流压降通过辅助接地极P送入交流放大器放大，再经过检波送入表头显示。通过倍率开关，可以得到三个不同的量限：0~2Ω，0~20Ω，0~200Ω。

　　武汉凯迪正大KD2571接地电阻测试仪特点简介

　　结构设计：采用铝合金作为机壳，坚固耐用。

　　抗干扰能力：为了防止工频和射频干扰，电路设计上采用了锁相环同步跟踪检波方式，并配有开关电容滤波器，使仪表具备较强的抗干扰能力。

　　DC/AC变换技术：通过将直流电变为交流的低频恒定电流，以便更准确地进行测量。

　　操作简便：无需人工调节平衡，采用3(1/2)位LCD显示，操作简单直观。

　　多功能性：除了测量接地电阻，还可以测量低电阻导体电阻、土壤电阻率以及交流地电压。

　　溢出显示：如果测试回路不通，表头显示“1”，符合常规测量习惯。

　　武汉凯迪正大KD2571接地电阻测试仪技术指标

　　a.使用条件：

　　环境温度：0℃~+45℃

　　相对湿度：≤85%RH

　　b.测量范围及恒流值（有效值）：

　　电阻：0~2Ω（10mA），2~20Ω(10mA)，20~200Ω(1mA)

　　电压：AC 0~30V

　　c.测量精度及分辨率：

　　精度：0~0.2Ω：≤±3%±2d

　　0.2Ω~200Ω：≤±1.5%±1d

　　1~30V：≤±3%±1d

　　分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V

　　地电压引起的测量误差：允许地电压≤5V（工频有效值）

　　误差≤±5%

　　d.电源及功耗：

　　zui大功率损耗≤2W

　　电源：6.8V~9V（7节5#可充电电池组），外接220V交流电源进行充电。

　　e.物理尺寸：

　　体积：220mm×200mm×105mm

　　重量：≤1.4kg

　　总的来说，武汉凯迪正大KD2571接地电阻测试仪靠着先进的DC/AC变换技术、超强的抗干扰能力和多功能测量特性，操作简便、测量准确，给各种电阻和电压测量任务提供了可靠的解决方案。
