| 品牌 |
磐钴位智 |
加工定制 |
是 |
| 型号 |
北斗气象监测站 |
防护等级 |
IP65 |
| 通信系统 |
4G/北斗 |
电源系统 |
太阳能供电 |
| 防雷系统 |
避雷针 |
传感器 |
外接各类传感器 |
| 太阳能供电系统 |
100W40AH |
温湿度传感器 |
-40℃~80℃ |
| 喷漆铁杆 |
3m |
二氧化碳传感器 |
0-10000ppm |
我国地大物博，电力、水利、交通、减灾各领域都有大量信息传递，气象监测的监测区域无信号，信号很弱，甚至根本没有任何信号的地区，想把监测数据参数信息传出来就成为了一个艰难问题。

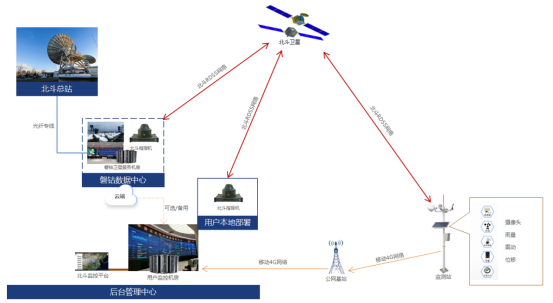

北斗气象弱信号无网络地区数据采集传输系统由现场端和局端组成。现场端的RTU/DTU等设备把数数据分包，通过北斗数传终端PD06，北斗卫星这条新的通信链路发送到北斗指挥机PD08，实现与局端之间的数据透传。局端收到北斗报文之后，通过北斗通信前置服务器的软件解析并组包，将数据传送至用户的业务系统，实现用户的业务功能。
?
北斗数传终端PD06
l?发射功率输出10W
l?直径135mm，高度95mm
l?防护等级：IP67
l?数据接口：RS232（默认），可升级为RS485
l?工作电压：DC：+12V~32V
l?工作功耗：＜2W(接收机)；＜40W(发射机)
l?具备北斗RNSS/GPS双模定位功能；
l?高集成化，收发天线和RDSS模块集成一体
l?配有专门的固定支架，安装使用方便；
l?防水、防雾、防腐蚀，适应海上、沙漠等恶劣环境；
l?高抗干扰，集成抗Wifi信号滤波器
?
l?主机尺寸：340*265*40mm，天线高190mm；
l?支持北斗 RDSS；
l?发射功率 10W 输出；
l?最多支持5张北斗指挥型用户卡工作；
l?设备供电：100~240VAC，50~60Hz市电；
l?接口类型默认RS232，线缆长度：20米；
选用免维护蓄电池12V/400AH。
l?蓄电池采用铅酸免维护可充电蓄电池。对于高寒地区，应选用耐低温的蓄电池；
l?标称电压 12V，标称容量 40AH；
l?采用免维护蓄电池，蓄电池技术标准符合国家有关规范；蓄电池浮充工作寿命大于 5 年；
?
l?根据项目实际情况，选用100W
l?功率偏差 0~+5W 0~+5W/
l?工作电压 (Vmp)?17.6
l?工作电流 (lmp)?2.28
l?开路电压 (Voc)?21.8
l?组件转换效率?12.00%
l?温度系数和功率 -0.45%/℃
l?电池片额定工作温度 46.0℃
?
l?根据项目实际情况，选用MPPT太阳能控制器
l?控制电压范围：12.8V～15V；
l?具有蓄电池过充、过放、反接保护功能；
l?工作环境温度：-25℃～50℃。
?
?
l?支持RTC
l?1路RS485接口，2路MAX232接口
l?2路开关量输出，2路开关量输入检测
l?支持LORA自由协议，1路上行，1路下行
l?支持8MB-1GB内存卡
l?电源输入：DC10V-36V
l?网络方式：北斗RDSS/4G、GPRS、WiFi、以太网、
l?网络协议：TCP
通讯协议：MQTT
l直流供电：12-24V
l?平均功耗：48mW
l?输出信号：RS485(Modbus协议)
l?测量范围：温度-40℃-80℃、湿度0-100%RH
l?工作范围：温度-40℃-80℃、湿度0-80%RH
l?长期稳定性：温度≤0.1℃/年、湿度≤0.1%RH/年
l?分辨率：温度0.1℃、湿度0.1%RH
?
l?口 径： 200mm
l?精 度： 1％
l?测量范围：0～80mm
l?供电方式：DC12V
l?环境温度：-40℃～80℃
l?信号输出：RS485 通讯（MODBUS 协议）
?
?
l?直流供电：12-24V
l?平均功耗：85mW
l?雨量强度范围：0-30mm/min
l?承雨口径：φ200min
l?分辨率：0.2mm
l?测量精度：±2%
?
l?直流供电：12-24V
l?平均功耗：48mW
l?测量范围：0-30m/s
l?工作范围：温度-30℃-80℃、湿度0-80%RH
l?测量精度：±1m/s
l?分辨率：0.1 m/s
l?直流供电：12-24V
l?平均功耗：40mW
l?输出信号：RS485(Modbus协议)
l?测量范围：0°-360°
l?工作范围：温度-30℃-80℃、湿度0-80%RH
l?测量精度：22.5°
l?响应时间：＜2S
?

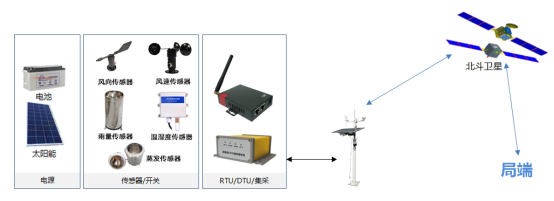

现场端系统由现场采集终端，RTU/DTU，北斗数传终端组成，如下图所示。
?现场端系统结构
北斗数传终端PD06与用户RTU/DTU/集采主机之间支持网口、RS232串口(默认）、RS485串口三种连接方式，以适应现场的几种接入方式，可实现的功能如下：
l?使用北斗指挥机主动数据召唤模式；
l?支持北斗终端主动向TU/DT/集采主机召唤数据，并将数据上送到局端；
l?将用户的通信协议包嵌入北斗通信协议中，实现协议转换；
l?大数据的长报文自动拆包、组包处理；
l?可远程修改数据RTU/DTU/集采主机参数和程序升级；
l?与北斗卫星链接，实现全天候、无障碍实时通信。

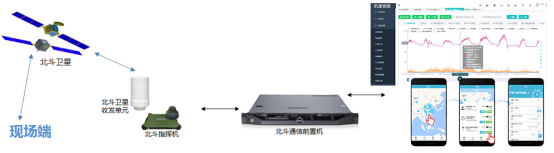

局端由北斗指挥机PD08、北斗卫星收发单元PD10、北斗多卡机，北斗通信前置服务器、组成，采用网络方式连接。
?
局端系统结构
局端的北斗指挥机PD08用于接收所用，而对外发送短报文，则由北斗卫星收发单元PD10或北斗多卡机完成，对于发送设备，用户可二选一，而接收设备，则必须使用北斗指挥机，局端要完成以下五方面功能：
l?北斗通信前置服务器需部署磐钴智能定制开发的北斗数据处理服务软件；
l?北斗通信前置服务器接收每个现场北斗数传终端PD06上送的各项数据，并保存在北斗通信前置服务器的数据库中；
l?在北斗通信前置服务器的程序上实现：模拟现场的北斗数传终端PD06与主站保持TCP/IP实时连接。当用户业务系统进行数据请求时，从本地的北斗通信前置服务器的数据库中取最新的数据，上送给用户业务系统；
l?当局端收到来自于现场端的北斗报文时，局端可用北斗卫星收发单元PD10或北斗多卡机往北斗指挥机PD08发送回执；
l?在以上实现过程中，北斗数据处理服务软件与北斗之间通信需要遵循国家测绘局颁布的北斗通信协议，与用户业务系统、与北斗数传终端PD06二者之间通信需要遵循用户所提供的通信协议，在程序中实现北斗通信协议和用户通信协议的实时规约转换
