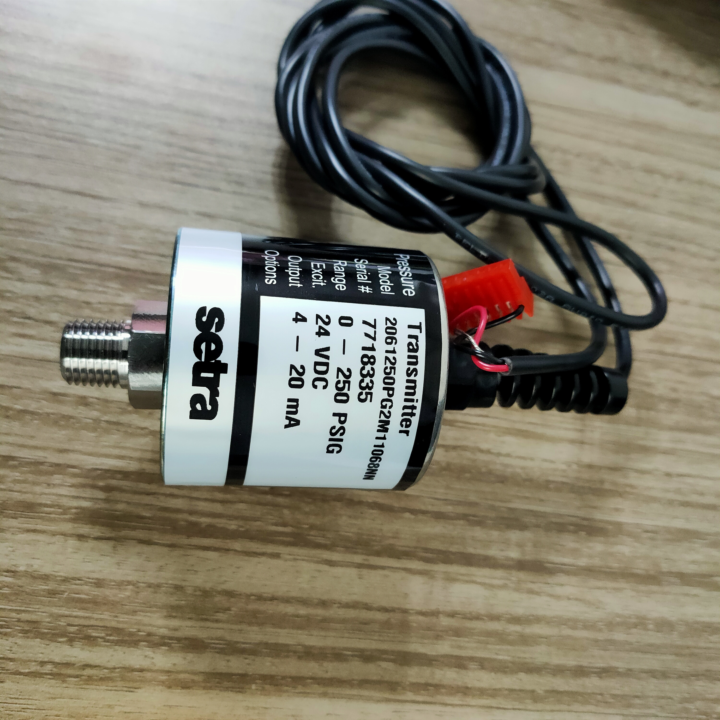

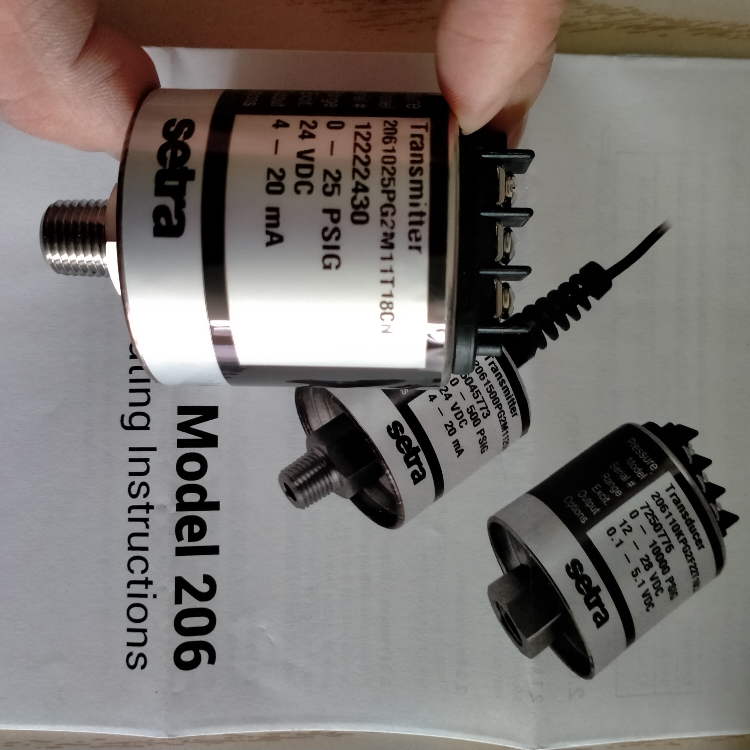

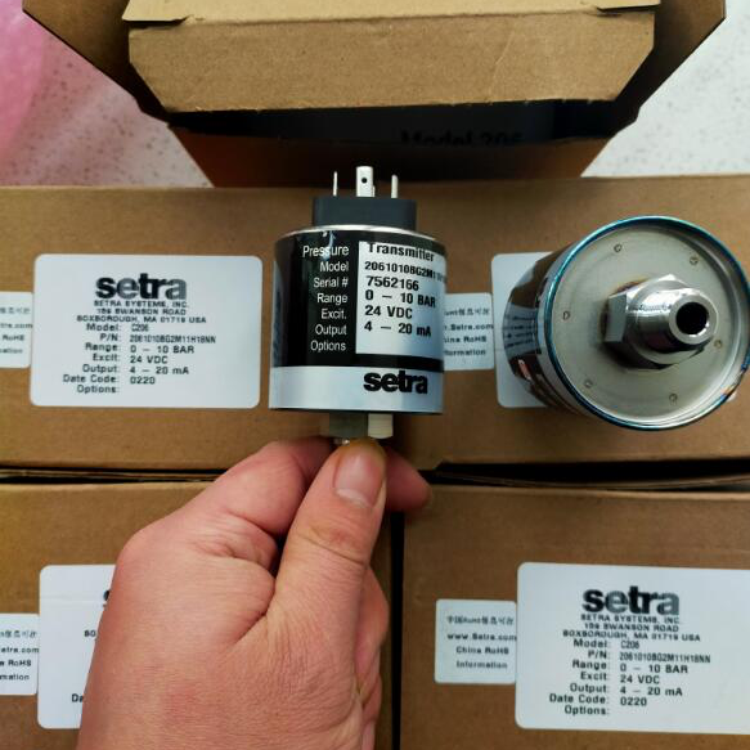

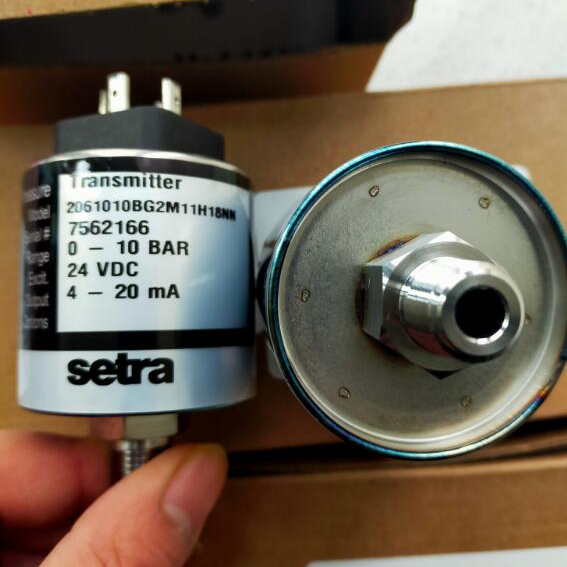

Setra西特工业压力变送器 Model 206系列

　　Setra西特Model 206工业压力变送器

　　西特206 压力传感器的精度是±0.13%FS，为性能较高、功能多和价格经济的工业和OEM 客户而设计。西特206,SETRA C206压力传感器提供的±0.13% FS 精度，压力范围从25 PSI 到10,000PSI，可满足各种严苛应用需求。现场对温度，腐蚀性要求较高的场合，这款是比较好的选择。除了这两样，其它都是相对比较较高的要求，总而言之，西特206 SETRA C206压力传感器压力传感器采用全不锈钢接液材料，并提供多种压力和电气连接，满足严苛的安装要求。Setra 206 压力传感器还配备现场零点和满程可调整的电位器，因此能够在现场校准。

　　不锈钢设计, 坚固

　　型号：2061050PC1M11258NN，2061025PG2M11028NN,2061050PG2M11028NN，2061100PG2M11028NN,2061200PG2M11028NN，2061250PG2M1128NN,2061500PG2M11028NN,206500PG2M11028NN,206110CPG2M11028NN,206130CPG2M11028NN，206150CPG2M11028NN,206110KPG2M11028NN.

　　20611R6BG2M11028NN,2061004BG2M11028NN，2061006BG2M11028NN,2061010BG2M11028NN，2061016G2M1128NN,2061025BG2M11028NN,206040BPG2M11028NN,2061060BG2M11028NN,2061100BG2M11028NN，2061160BG2M11028NN,2061250BG2M11028NN.2061400BG2M11028NN,2061700BG2M11028NN

　　Setra 206 传感器采用坚固的不锈钢设计，承受较苛刻工业应用的严格要求。该装置专为符合NEMA 4 和IP65 防护等级设计，防止不必要的湿气进入。

　　较高性价比

　　Setra西特206压力变送器是一款可测表压，复合压，绝压的传感器 表压压力量程范围0-10000PSI,0-700BAR,绝压压力量程范围0-10000PSI,0-700BAR 复合压压力量程范围-14.7-10000PSI -1-700BAR,压力接口有1/4NPT,1/8NPT 7/16 SAE外螺纹，1/4NPT内螺纹可选，输出信号4-20毫安，0.1-5.1V,1-5V,1-6V,0.1-10.1V五种信号输出可选，精度0.13%

　　Setra 206 电容式传感器可提供测试和测量级精度，同时价格经济。该传感器具有±0.13% FS 的标准精度，压力范围从25 PSI 到10000 PSI，过大多数竞争产品。

　　维护方便，灵活通用

　　传感器的压力和电气接头覆盖了多种安装配置，因而适用于大多数应用。Setra 206 传感器配备零点和满程电位器，可在整个使用寿命中保持性能较高较高。Model206/207的性能参数 西特206 SETRA C206压力传感器参数

　　精度 ±0.13%FS

　　响应时间 5ms(典型值)

　　非线性 ±0.1%FS(较佳拟合直线)(±0.2%FS,25psig量程)

　　非重复性 0.02%FS

　　温度影响

　　补偿范围 -20～80℃(-4～176℉)

　　零点漂移 0.9%FS/50℃(1.0%FS/100℉)

　　206 SETRA C206压力传感器的环境参数

　　工作温度 -40～85℃(-40～185℉)

　　储存温度 -40～85℃(-40～185℉)

　　振动 20g,50～2000HZ(MIL-STD.202, Method 204, Cond.C)

　　冲击 200g下仍能工作(MIL-STD.202, Method 213B, Cond.C)

　　电流输出 电路 2线 输出 4～20mA

　　激励电压 9+0.02x环路阻抗min.～30+0.004x环路阻抗max.(VDC)

　　环路电阻 800Ω

　　电压输出

　　电路 3线(Com,Out,Exc) 输出 0.1～5.1VDC 激励电压 12～28VDC 负载电阻 100Ω

　　功耗 <0.15W(24VDC时约0.5mA)

　　206 SETRA C206压力传感器的物理参数

　　壳体 不锈钢

　　压力接口 1/4"NPT外螺纹(Model 206可配G1/4A或M14x1.5接口)

　　电气连接 2英尺多芯电缆(206),3螺钉接线端子(207)

　　压力类型 表压,复合压,密封表压,真空度

　　重量 170g(6盎司)

　　压力介质 与17-4PH不锈钢相容的气体或液体
