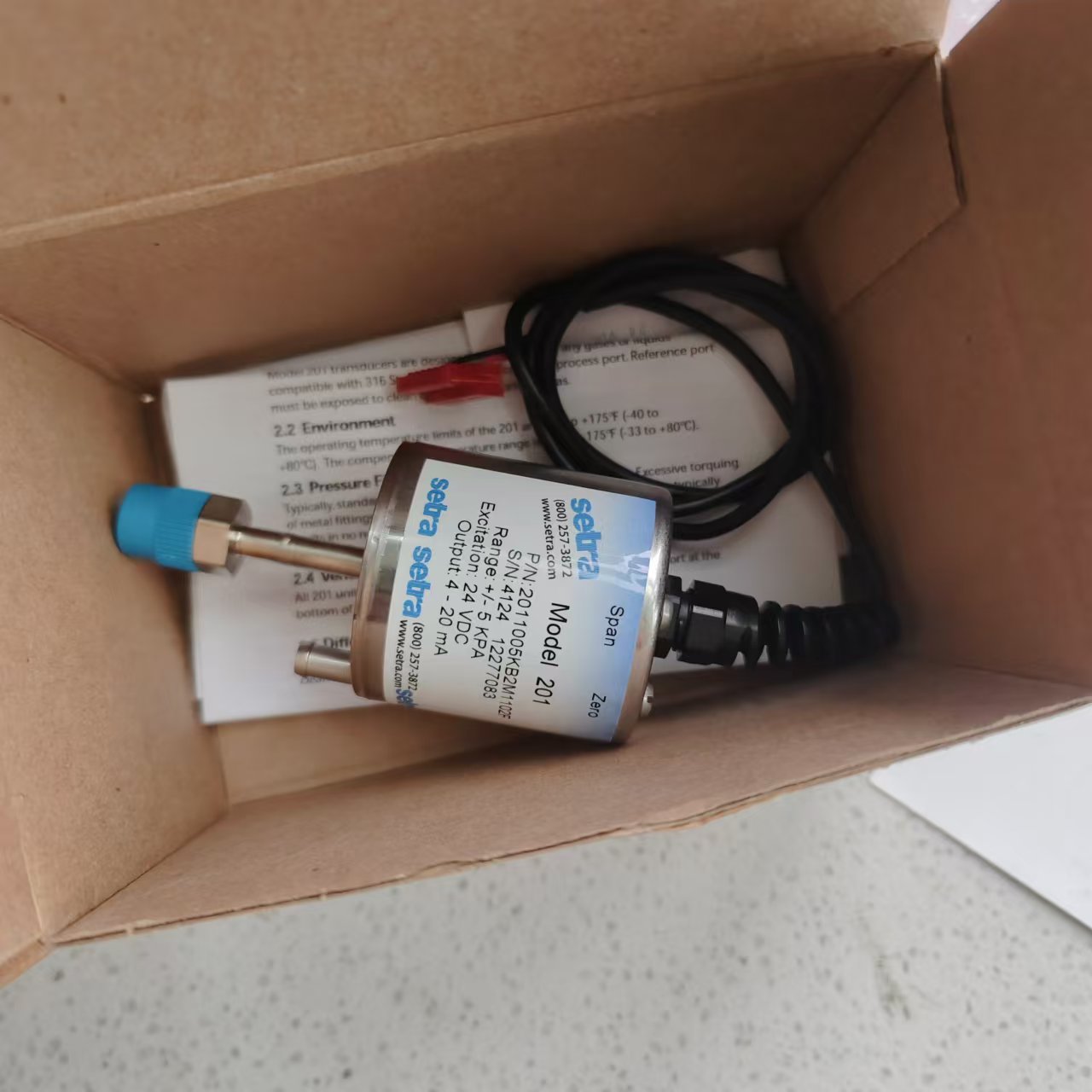

Setra西特微差压传感器 Model 201系列

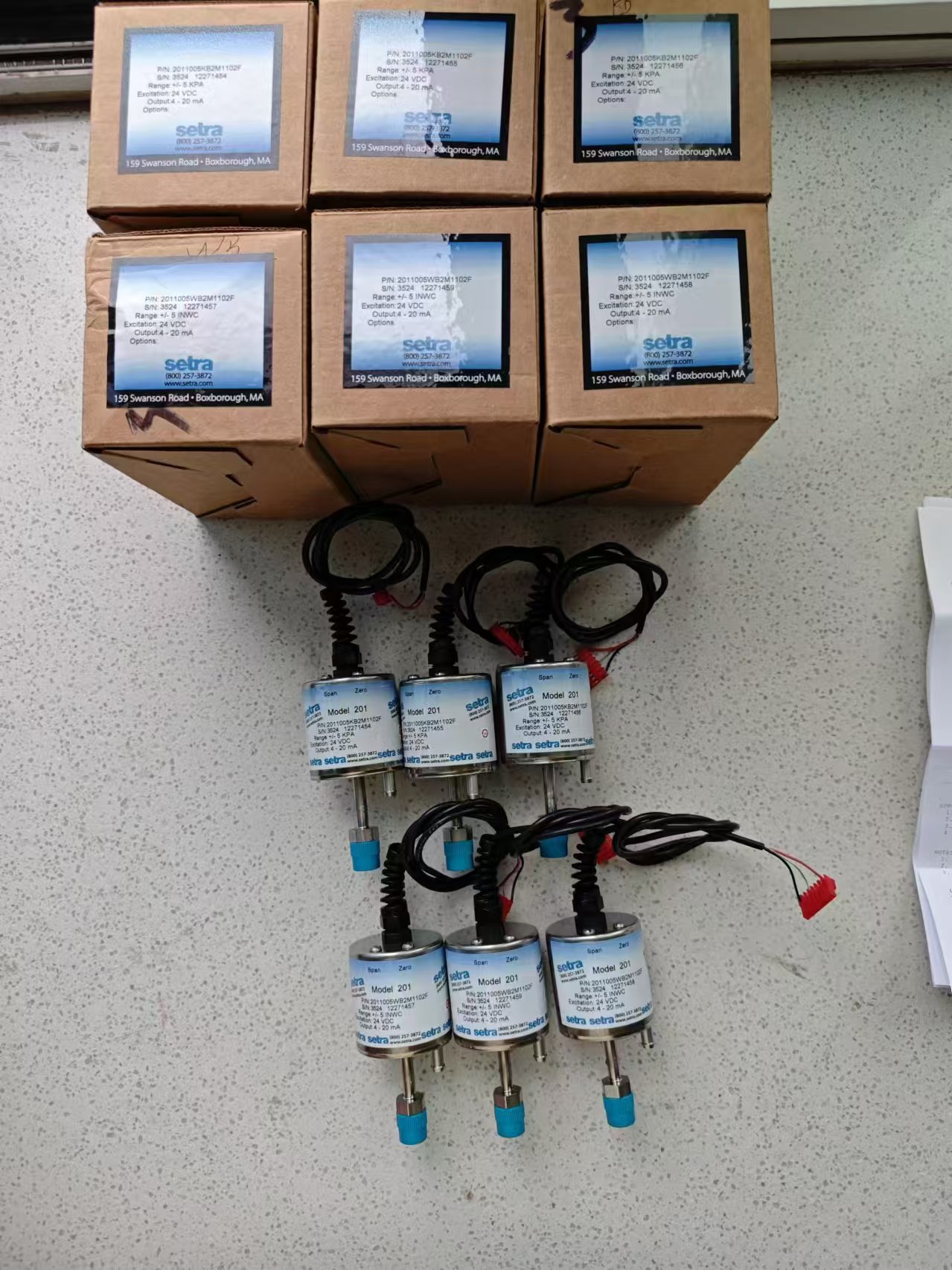

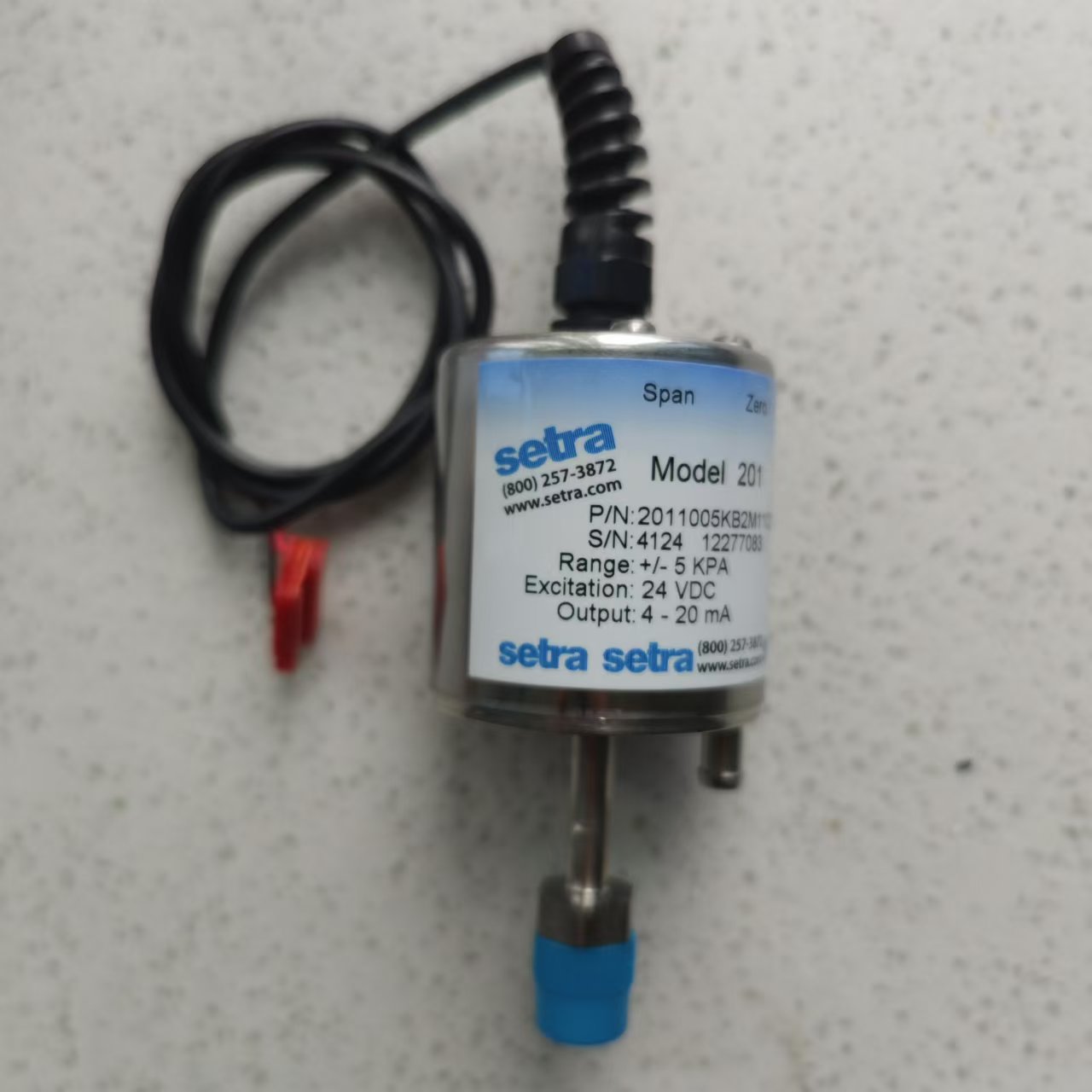

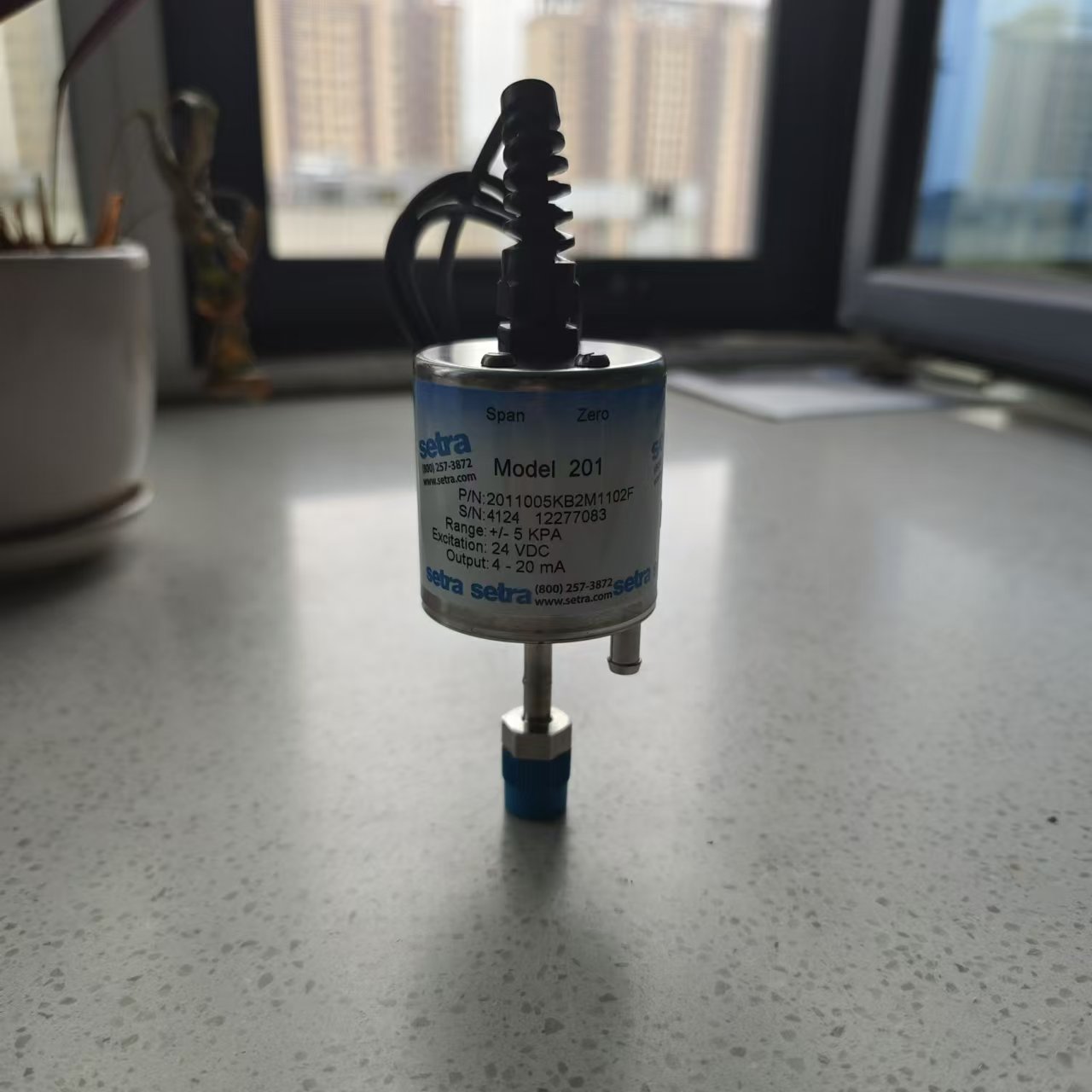

　　Setra西特Model 201微差压表压传感器

　　Setra西特201的主要型号有:2011-002KD-2T-11-02-H,2011-010KD-2T-11-02-H,2011-005WB-2M-11-02-F,2011-005KB-2M-11-02-F,|2011-001KD-2T-11-02-F,2011001KB2M1102F,2011002KD2T1102H,2011001KD201102F,20112R5WB2T1102H,2011010MD2M11A1F,2011002PD2M11T1H,2011020PD2T1102F,2011002PB2F11A1H,2011010MB2M1102H,2011050MB2M1102F

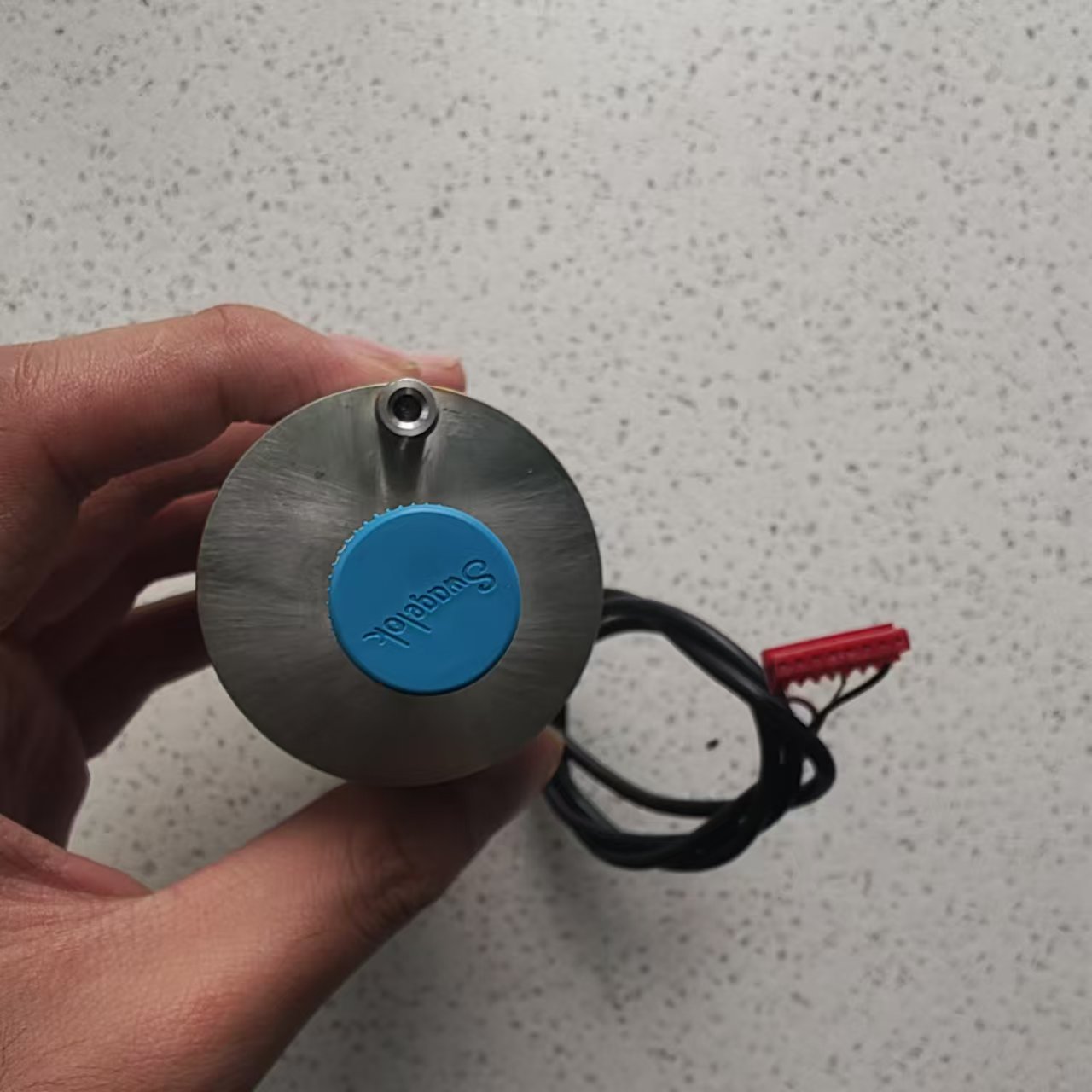

　　西特Model 201是一款精度较高，成本较低的压力传感器，耐压可达3bar,量程有很多种，005WD,010WD.10KPA,2KPA,5KPA,20mBar,10mBar等等，压力接口也有很多种如1/4NPT,7/16”等

　　该产品采用全焊接、无O 型圈结构的无泄漏设计，非常适合特别严苛的低量程应用。

　　201 的过程连接件适用于与不锈钢和600 系列铬镍铁合金相容的压力介质。

　　西特201*低表差压传感器

　　Setra 201 产品采用Setra 公司技术的可变电容传感器设计，将简约性、精度较高和良异的热稳定性融为一体。它采用铬镍铁膜片和绝缘电极。其工作原理是膜片的电容值会随压力升降而相应变化，然后通过检测该电容变化，将其转换成调制的线性电流输出信号。

　　西特201压力传感器的较高性价比

　　Setra 201传感器具有设计坚固耐用、过压能力较高达45 PSI（310 kPa）、宽工作温度范围等特点，成为众多严苛应用场合的理想选择。

　　西特setra 201表压差压传感器的特性

　　·全焊接结构

　　·无O形圈

　　·过压能力较高达45 PSI（310 kPa）

　　·符合CE 认证

　　西特setra 201表压差压传感器的应用

　　·蒸汽回收系统·排气控制系统·工业用洗涤器

　　规格

　　物理参数

　　电气参数(电压)

　　精度 RSS 1 ( 恒温下) ±0.5% FS

　　非线性(拟合直线) ±0.45% FS

　　迟滞 ±0.25% FS

　　非重复性 ±0.25% FS

　　温度补偿范围 -33~80° C

　　零点漂移 %FS/°C ±1.8%FS/50°C

　　量程漂移 ±1.4%FS/50°C

　　预热漂移 0.1% FS/15 分钟

　　响应时间 20 ms

　　耐压 45PSI 破裂压力：100 PSI

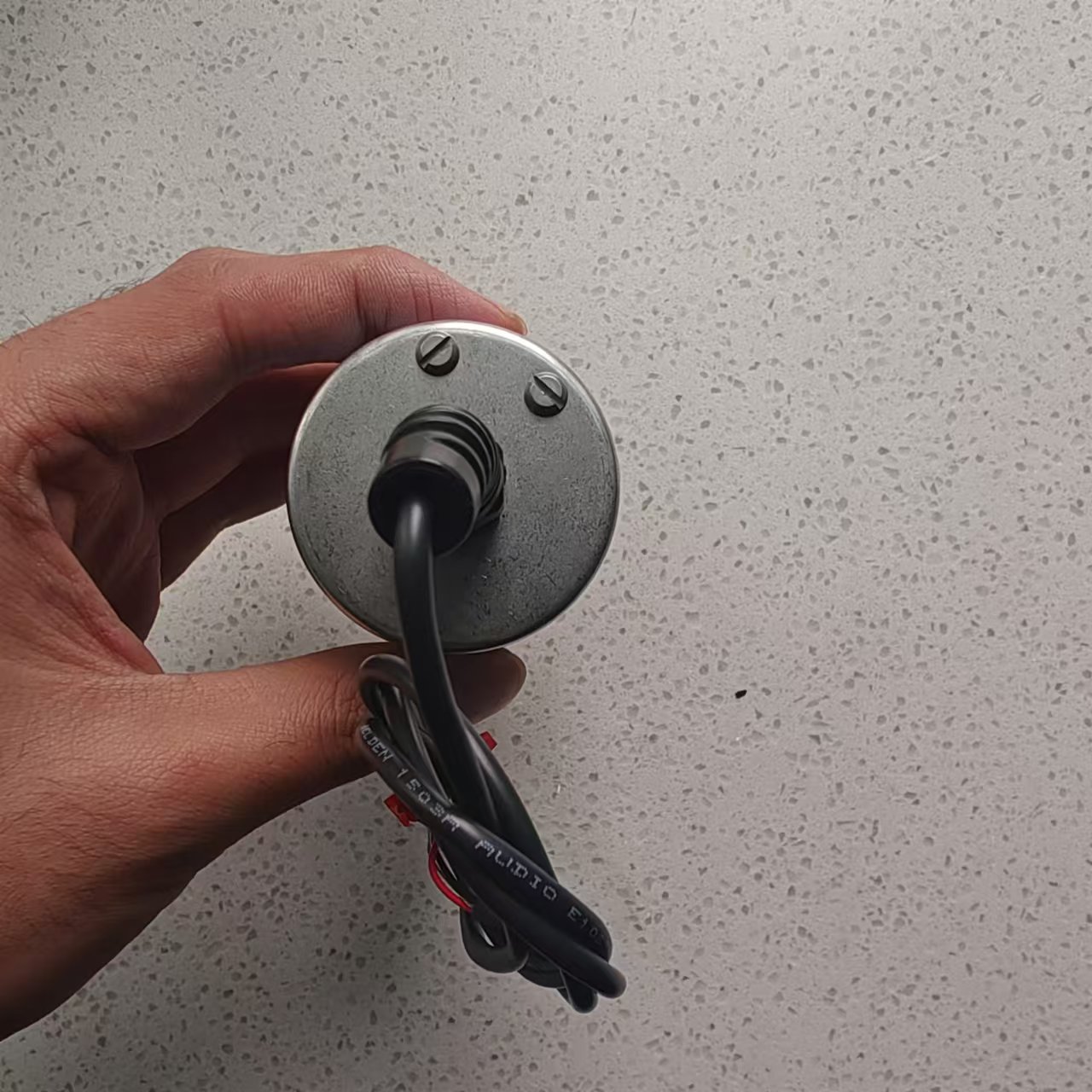

　　2 英尺(60cm)多芯电缆(STD)，

　　电路输出 2线 4~20mA 外部负载 0-800Ω

　　较小供电电压 (VDC) 较大供电电压(VDC)

　　12+0.02x(+ 线路的电阻) 30+0.004x( + 线路的电阻)

　　3 螺钉接线端子约 170g 顶上部外侧调节孔

　　环境参数

　　-40°C ~+80°C -40°C ~+85°C10g ( 较大) 50g 工作时

　　压力介质

　　正压介质 与不锈钢和铬镍铁合金相容的液体或气体

　　参考端压力介质 清洁干燥空气或无腐蚀性气体

　　0～250Pa 0.60

　　0～1.3KPa 0.14

　　0～7.5KPa 0.06

　　Model 266的温度影响

　　补偿范围 -18～+65℃(0～+150℉)

　　零点漂移 ±0.06

　　量程漂移 ±0.033

　　环境参数

　　工作温度 -18～65℃

　　储存温度 -40～85℃

　　压力介质 用于空气或类似的非导电气体

　　电流输出 电路 2线 输出 4-20mA

　　激励电压 9+0.02x环路阻抗min.～30+0.004x环路阻抗max.(VDC)

　　model266西特setra微差压传感器 C266
