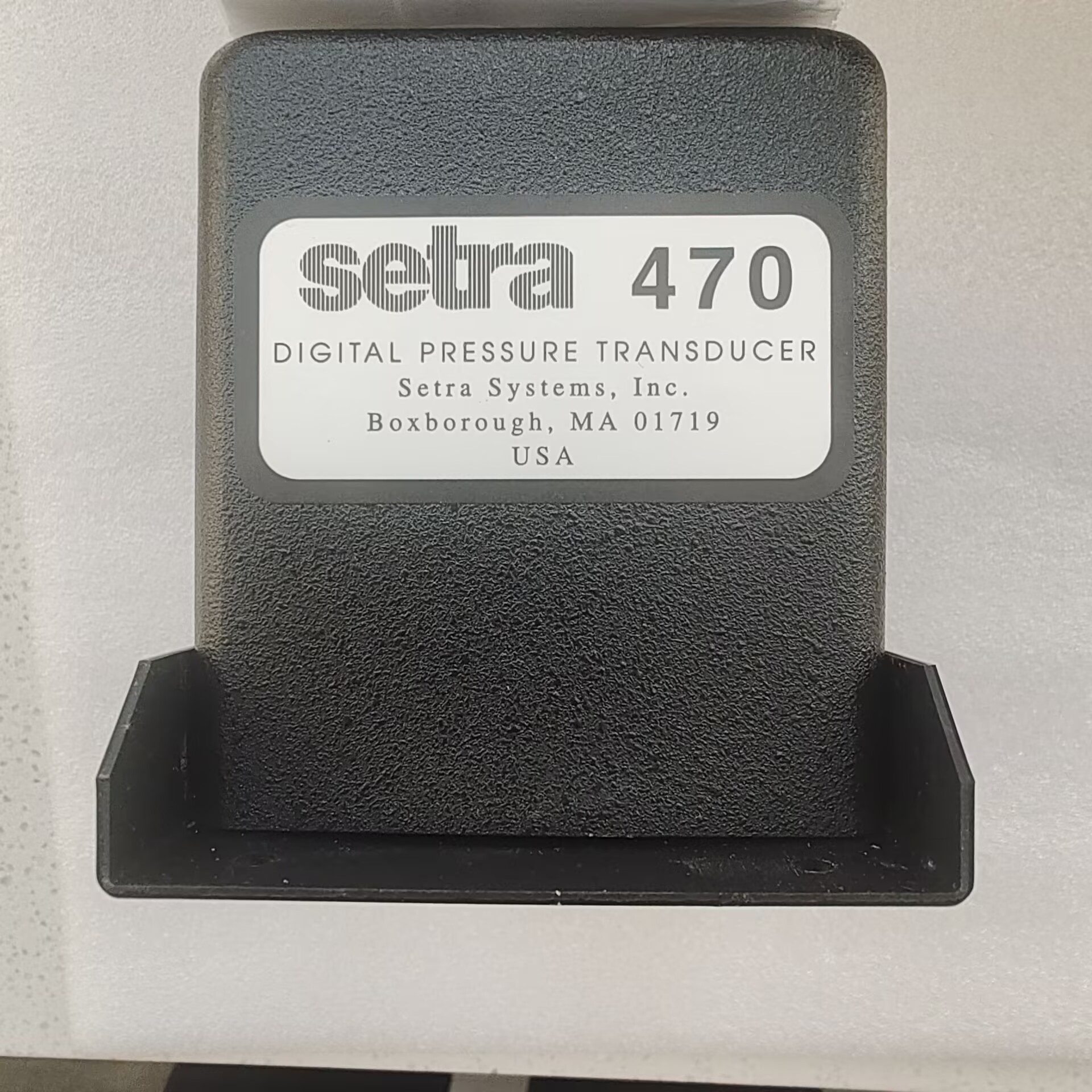

Setra西特大气压力变送器 Model 470系列

　　 Setra西特大气压力传感器Model 470

　　Setra西特Model 470的型号有：

　　4701600MA1B4TYNN,4701800MMA1B4TYNN,4701600MMA1B4TYLN,800MA1B4TYLN,4701010PA1B4TYNN,4701010PA1B4TYLN,4701020PA1B4TYNN,4701020PA1B4TYLN,4701050PA1B4TYNN,4701050PA1B4TYLN,4701100PA1B4TYNN,4701100PA1B4TYLN

　　Seta的470T型号是采用微处理器的多功能高精度数字压力变送器。它将 Setra的SETRACERAM 传感器、数字电路和成物的软件系统结合在一起，以小型、低功耗封装提供了精度达 ±0.02%（全量程）的系统。

　　SETRACERAM?传感器是470T能提供高精度和稳定性能的关键所在。它利用简单、稳定材料原理的设计，获得可变电容输出，数字电路的分辨率可达到1ppm。数字电路和软件将原始数据处理成相应的（线性化和温度补偿）输出，精度达到 0.02% F.S.，并以相应的工程单位输出。

　　可通过双向 RS-232.1/0 端口访问压力和高度数据，用户可对该端口编程，以可调(300-9600)波特率连续、间歇或按需输出数据。以ASCII字符的简单字符串形式报告数据，响应ASCII 字符组成的命令，例如，P（表示 PRINT 打印）指示设备报告压力读数。

　　470T 型号提供了可通过通信端口访问的多种功能和运行模式：

　　CONVERSION（转换）：将报告的数据转换为7种预先定义的压力工程单位(hPa、PSI、mbar、in Hg、mm Hg、in H, 0、mm H, 0)中的一种，用户定义的转换因子或两种高度单位的一种(t、m)。

　　F(p)：将所测大气压转换成海平面压力，以此作为数字高度计调整指示。

　　SETPOINT （设定点）：设置高、低报警点，压力数据超出用户定义的范围时将触发该报警点。

　　MIN/MAX：根据命令追踪和报告采样周期内所遇到的MIN和MAX压力数据。ZERO（回零）：将显示的读数全部或部分去皮。

　　SETUP （设置）：访问多种设置功能，如波特率调节、内部诊断、零点和量程校准。

　　PRINT（打印）：以当前使用的工程单位报告数据。

　　精度较高测量：

　　精度小于±0.02%FS（满量程），确保测量结果的性。

　　非线性、迟滞和非重复性均控制在很小的范围内，提较高测量稳定性。

　　多种输出方式：

　　提供连续输出、间歇输出和有请求时输出三种数据输出方式。

　　配备双向EIA-232接口（或称为RS-232接口），可以方便地输出数据并进行远程通信。

　　可编程功能：

　　具有可编程非线性功能，可以根据用户需求进行定制。

　　提供数字式较高度计调整指示器（DASI）和正确的较高度计模式，方便进行较高度测量和校准。

　　三、setra470气压变送器的技术规格

　　测量范围：

　　大气压测量范围可选8001100hPa/mb、6001100hPa/mb等。

　　绝压测量范围可选0~25psia、50psia、100psia等。

　　精度：

　　±0.02%FS（满量程），具体精度根据选型不同有所差异。

　　分辨率：

　　较高达0.3米/1英尺（在100psi范围内为1.2米/4英尺）。

　　温度影响：

　　补偿范围045℃（32110℉）。

　　零点漂移和量程漂移均控制在很小的范围内。

　　工作电压：

　　可采用5VDC±1%，70Ma MAX供电。

　　物理参数：

　　压力连接采用1/8″27NPT内螺纹。

　　外型尺寸为183mmx191mmx217mm/7.2英寸x7.5英寸x8.55英寸。

　　四、西特470气压变送器的应用领域

　　Setra 470大气压力变送器较广应用于以下领域：

　　自动气象台：用于实时监测大气压力数据，为气象预报提供重要依据。

　　实验室：作为精度较高压力测量仪器，用于各种科研实验和校准工作。

　　产品过程监测：在工业生产过程中，实时监测压力变化，确保产品质量和生产。

　　科研机构：用于各种精度较高压力测量和校准需求，支持科研工作的开展。

　　五、setra西特470的注意事项

　　安装与维护：

　　请按照说明书中的要求进行正确安装和接线。

　　定期对变送器进行维护和校准，确保其测量结果的性和性。

　　使用环境：

　　避免将变送器暴露在温度、湿度或腐蚀性气体环境下，以免影响其性能和寿命。

　　综上所述，西特Setra大气压力变送器470以其精度较高、较高分辨率、多种输出方式和便携式设计等特点，在自动气象台、实验室、产品过程监测和科研机构等领域具有较广的应用前景。
