车用继电器试验台

　　马军

　　 车用继电器试验台

　　该试验台依据现行相关国家标准和行业标准，可对汽车用继电器（包括通用继电器、起动继电器、雨刮间歇继电器、闪光器等）进行性能试验和检测。在试验中采用计算机控制，自动记录检测数据、出具报告。

　　依据的标准主要有

　　QC/T 413-2002《汽车电气设备基本技术条件》

　　QC/T 695-2002《汽车通用继电器》

　　QC/T 501—1999《汽车信号闪光器技术条件》

　　QC/T 427-2006《汽车用电源总开关技术条件》

　　QC/T198-1995《汽车用开关通用技术条件》

　　QC/T681─2002 《摩托车和轻便摩托车用起动继电器技术条件》

　　二、试验结构和组成

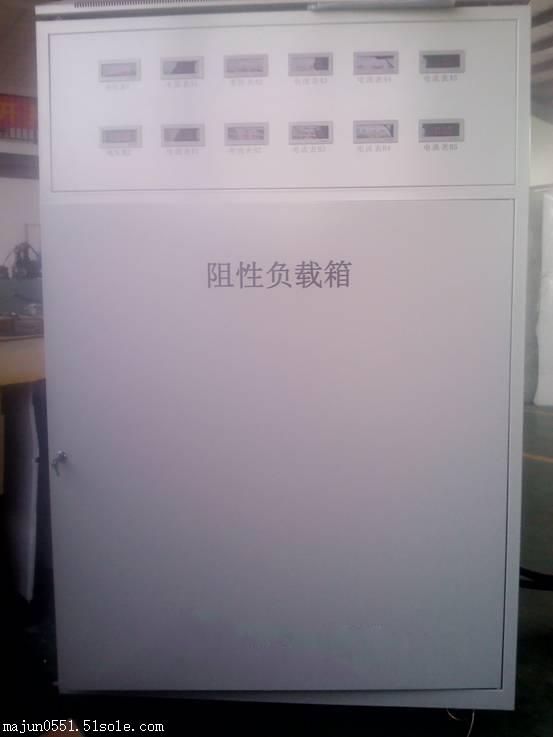

　　试验台由控制柜和负载箱二部分组成，计算机放置控制柜内部，负载电源安装在电源箱，各部分结构紧凑，布局合理。负载电源箱安装有刹车脚轮，方便在不同地点的地点试验和检测，外表喷塑处理。

　　三、通用继电器试验检测

　　1、检测项目

　　1.1 吸合电压、释放电压检测；

　　1.2 触点电压降检测；

　　1.3 线圈工作电流、线圈电阻检测；

　　1.4 吸合、释放时间检测；

　　1.5 吸合、释放弹跳次数检测

　　1.6 触点动作时间检测

　　1.7 耐久性试验
