　　1.5万吨（150MN）转体球铰介绍及施工安装技术1. 产品概述

　　1.5万吨转体球铰 （承载能力150MN）是大型桥梁转体施工的核心设备，适用于大跨度斜拉桥、T型刚构桥、拱桥 等工程，尤其适合跨越铁路、高速公路、河流 等复杂环境。其采用高精度球铰+低摩擦材料 ，确保转体过程平稳、。

　　2. 产品特点

　　超高承载力 ：设计承载力150MN（1.5万吨），满足大跨度桥梁需求。

　　低摩擦系数 ：采用PTFE（聚四）+镜面不锈钢 摩擦副150MN转体球铰价格北京转体球铰 转体球铰指导安装 ，动摩擦系数≤0.03，静摩擦系数≤0.05。

　　高精度制造 ：球面加工精度≤Ra1.6μm，球心偏差≤0.5mm。

　　模块化设计 ：分块制造，现场组装，便于运输和安装。

　　智能监测 ：可选配应力、位移传感器，实时监控转体过程。

　　3. 主要结构组成

　　4. 施工安装关键技术流程（1）基础施工与预埋

　　桥墩/临时支撑需按1.2倍安全系数 设计，确保承载力。

　　预埋下球铰锚固螺栓，定位精度≤±1mm。

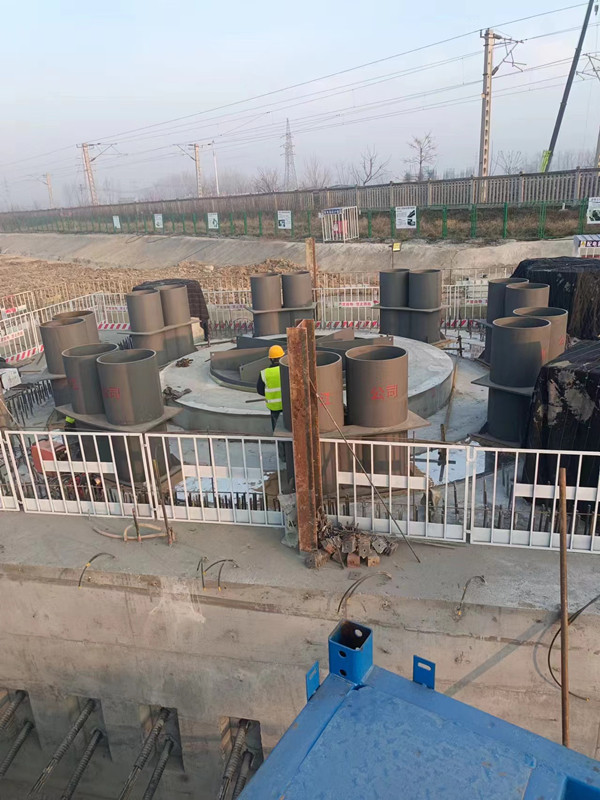

　　（2）球铰安装与调平

　　吊装下球铰 ：采用液压同步提升系统 ，确保平稳就位。

　　精密调平 ：使用电子水准仪+全站仪 ，球铰平面度≤0.5mm/m2。

　　安装上球铰 ：调整球面间隙至设计值（通常0.5~1mm）。

　　（3）桥梁上部结构施工

　　在球铰上浇筑或拼装主梁，施工时需对称加载 ，150MN转体球铰价格北京转体球铰 转体球铰指导安装 避免偏载导致球铰变形。

　　（4）转体施工

　　试转测试 ：

　　采用千斤顶系统 施加5%~10%设计转动力，检测摩擦阻力和球铰状态。

　　正式转体 ：

　　转体速度控制：0.01~0.02rad/min （约每小时转动1~2米弧长）。

　　同步监测：实时采集摩擦系数、牵引力、结构应力数据。

　　对位 ：

　　采用激光靶标+GPS定位 ，合龙误差≤3mm。

　　（5）转体后固定

　　焊接上下球铰锁定装置，浇筑混凝土封固。

　　5. 质量控制核心要点

　　材料检验 ：PTFE滑板需做抗压（≥80MPa）和耐磨试验。

　　安装精度 ：球铰球心同轴度≤0.5mm，平面度≤1mm。

　　转体监测 ：全程记录摩擦系数、牵引力、结构应力变化。

　　润滑管理 ：转体前涂抹二硫化钼润滑脂 ，减少启动摩擦。
