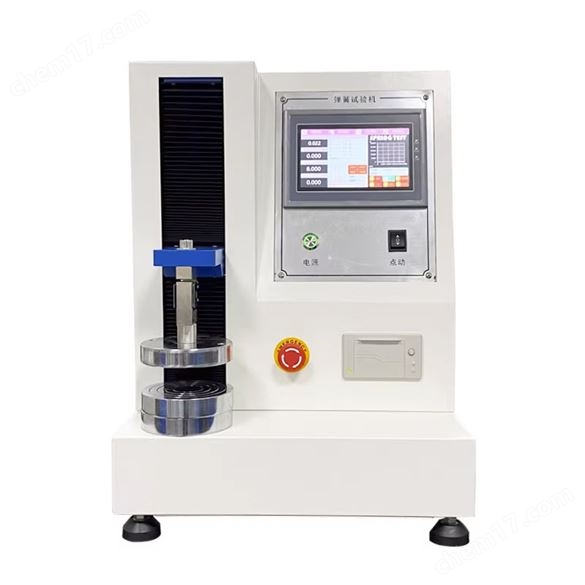

全自动弹簧拉力压力扭转 疲劳试验机

　　全自动弹簧拉力压力扭转 疲劳试验机

　　本试验机依据JB/T7796-1995《弹簧拉压试验机技术条件》规定的技术要求制成。主要用于测试各种精密螺旋弹簧及弹性元件的强度，即在一定的变形量下测试弹簧的试验力或在一定的高度下测定弹簧的试验力。 该机可根据用户的要求，定制各种不同要求的试验设备。

　　全自动弹簧拉力压力扭转 疲劳试验机

　　主要功能及特点：

　　硬件部分：

　　主机：采用单臂三立柱结构，主机框架通过力学有限元分析，框架的刚度和强度得到充分保证。传动系统采用零间隙滚珠丝杠副，保证了试验结果的准确性和耐久性，主机框架应用导向立柱导向，保证了框架的刚性。

　　传动系统：由同步齿形带、精密滚珠丝杠副及导向部分等组成。

　　驱动系统：步进电机实现系统的驱动。

　　测量控制系统：试验力测量控制系统由高精度负荷传感器、测量放大器、A/D转换、稳压电源等组成；位移测量控制系统由光电编码器、倍频整形电路、计数电路等组成。通过各种信号处理，实现计算机显示、控制及数据处理等功能

　　**保护装置：超额定载荷10%过载保护、横梁极限位置保护、过电流、过电压、超速保护等。

　　软件标定部分

　　力值标定：采用三点标定的方法使试验力值更**，精度更高。

　　位移补偿：由传感器引起的变形量可以补偿。即传感器和整机刚度引起的变形量不影响位移的精度。

　　**功能：

　　采用高速对盘功能，上压盘会以300mm/min的速度自动并盘，然后自动将位移设置为零，确定下压盘为位移零点。然后自动返回到距下压盘50mm处停下。使试验机的精度达到更高要求，减少了人为的并盘的隨意性。

　　具有限位功能，在拉伸和压缩的两个极限位置有限位保护开关，防止误操作。

　　具有大力设定功能，有效的防止弹簧在意外的情况下对设备造成的损坏。

　　具有位移保护设定功能

　　具有变形保护设定功能

　　有急停功能，如果在试验中出现意外，可以紧急停机。

　　数据打印内容说明

　　可以对不同试验模式的测试数据进行分类

　　四、控制软件系统 ：

　　该测控软件由动态通讯，数据采集，结果观察，记录查询，数据处理及打印等功能模块组成。保证了数据采集的高效性和准确性，结果输出方便快捷。

　　在外观方面该测控软件具有界面清晰、美观，操作方便等优点。

　　可根据需求建立不同的试验方案，一个方案下可建立多个批号，进行批量试验，试验过程中实时采集数据、实时绘制曲线，使用Access大型数据库进行数据存储，方便用户资源共享以及再分析。试验完成后数据自动处理并保存，可随时查看试验结果以及打印试验报告，试验报告格式可根据用户的不同要求更改。试验机对试验数据的处理符合弹簧试验机的标准。

　　控制方式：采用多种控制方式，具体描述如下：

　　a) 设定试验力P，检测弹簧的变形量F。

　　b) 设定变形量F，检测弹簧的试验力P。

　　c) 设定试验力P，检测弹簧的剩余高度H；

　　d) 设定弹簧的剩余高度H，检测弹簧的试验力P；

　　可以设置十个检测点。可以对弹簧设定预压缩高度进行预压缩，预压缩次数可以随意设定。

　　批量试验很大程度上方便了用户的使用，设置试验次数后，试验机根据设置的次数自动试验，无需人工干预。

　　试验过程中实现高速逼近，低速采集，保证了试验机数据采集的高效性和准确性。

　　自行设置试验速度，试验完成后自动返回到初始位置。

　　具有过载自动停机功能。

　　配置手动微动进给装置，在各种负载情况下，均能实现微动进给，方便进行标定与位移微调。

　　能自动计算压缩弹簧的分段刚度P/。
