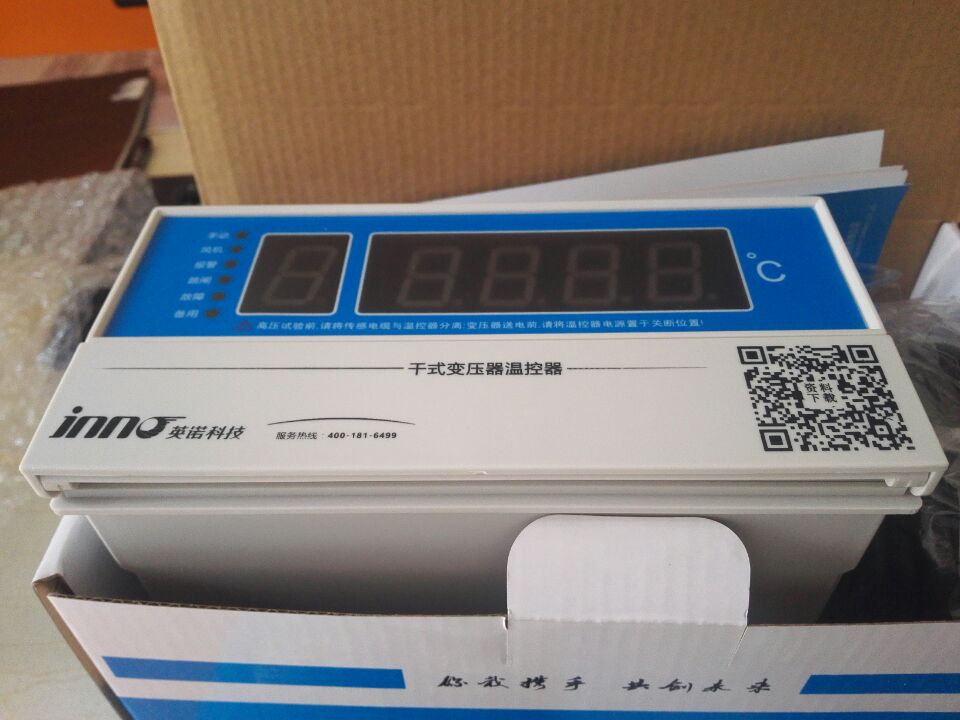

BWDK-S201D 干式变压器温度控制器

　　BWDK S201D 是一款专用于干式变压器的智能温度控制器，主要用于监测和控制变压器绕组的温度，确保设备安全稳定运行。以下是关于该型号的详细解析：

　　BWDK S201D BWDK S201E BWDK S201F 广东省艾德电器有限公司

　　核心功能与特点

　　1. 温度监测

　　实时监测变压器绕组温度（通常通过PT100铂电阻传感器）。

　　可扩展监测环境温度或铁芯温度（视具体配置）。

　　2. 控制输出

　　风机控制：当温度超过设定阈值（如80℃）时自动启动冷却风机，低于回差温度（如60℃）时停止。

　　超温报警：高温预警（如130℃）触发声光报警。

　　超温跳闸：极限温度（如150℃）时输出跳闸信号，保护变压器。

　　3. 显示与操作

　　LED或LCD显示屏，实时显示温度值及状态。

　　按键设置参数，如报警阈值、风机启停温度等。

　　4. 通信功能（部分型号支持）

　　RS485接口，支持Modbus协议，可接入远程监控系统。

　　5. 其他保护

　　传感器故障自检，断线报警。

　　硬件看门狗，防止程序死机。

　　典型技术参数

　　| 项目 | 参数示例 |

　　| -----------| ---------------------|

　　| 测温范围 | 0℃～200℃ |

　　| 测温精度 | ±1℃ |

　　| 控制输出 | 继电器触点（常开/常闭）|

　　| 电源电压 | AC/DC 220V 或 110V |

　　| 功耗 | ≤10W |

　　| 防护等级 | IP20（面板安装） |

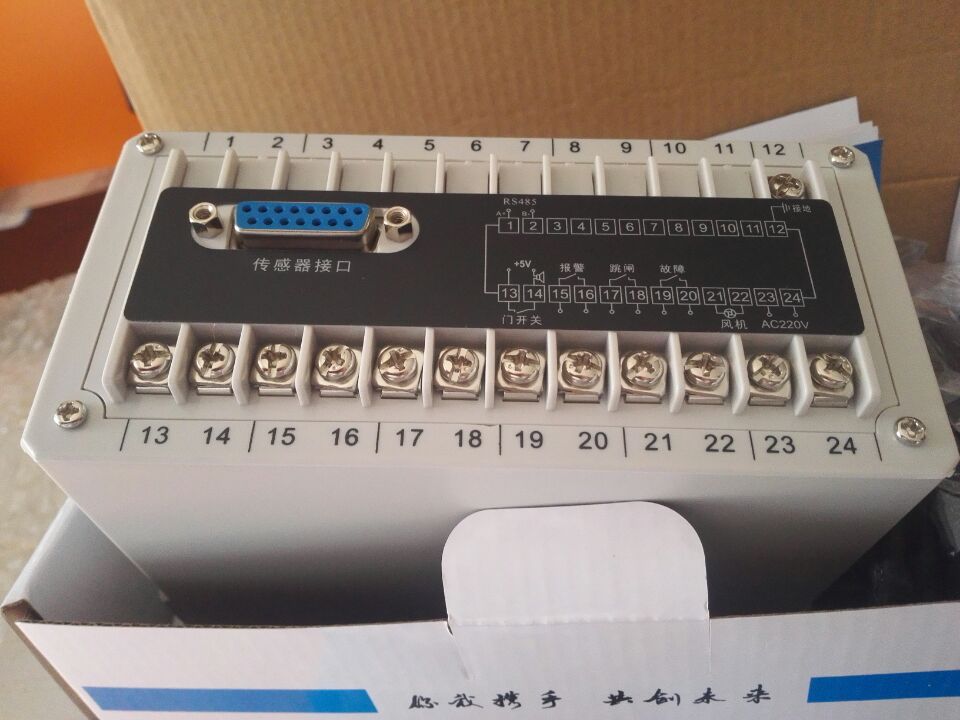

　　接线与安装

　　传感器输入：连接PT100（三线制，确保抗干扰）。

　　输出触点：

　　风机控制（无源触点，容量通常5A/250VAC）。

　　报警/跳闸（独立继电器输出）。

　　电源端子：注意电压匹配，避免接反。

　　常见问题处理

　　1. 温度显示异常

　　检查PT100接线是否松动或短路。

　　确认传感器阻值正常（0℃时100Ω，每℃变化0.385Ω）。

　　2. 风机不启动

　　检查控制输出继电器是否动作，风机电源是否正常。

　　确认设定值是否被误修改。

　　3. 通信故障

　　核对Modbus地址、波特率（如9600bps, 8N1）。

　　检查RS485线路终端电阻（120Ω）。

　　选型建议

　　确认变压器型号与控制器匹配（如绕组数量、传感器类型）。

　　如需远程监控，选择带通信功能的版本（如BWDK S201D RS485）。

　　高粉尘环境需考虑防护等级更高的型号。

　　厂商支持

　　不同厂家可能存在细微差异，建议参考具体产品手册（如浙江某电气公司的规格书）。如有进一步需求，可提供更多应用场景或参数细节以便解答。
