品牌：阿尔泰科技
型号：NET9770/（A/B）
产品简介：

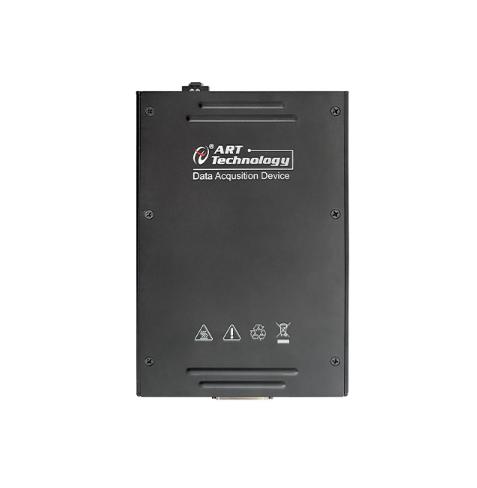

NET9770/（A/B）为以太网总线多功能同步数据采集卡，该系列板卡*提供8路差分模拟输入通道，16bit分辨率，提供2MS/s、1MS/s、500KS/s三种采样率可选型，灵活的通道转换量程，同时用户可通过多卡级连的方式扩展通道数量；提供2路模拟量同步输出，16bit分辨率；支持8路带缓冲数字I/O，16路可编程I/O，2路多功能计数器。TCP/IP协议的千兆以太网，可确保采集过程中数据无损传输，非常适合长距离高分布测量。
指标参数：
| 参数
|
AI
|
AO
|
CTR
|
DIO
| ||||
|
型号
|
分辨率
|
通道
|
采样率
|
分辨率
|
通道
|
采样率
|
通道
|
通道
|
|
NET9770
|
16
|
8
|
2MS/s
|
16
|
2
|
2MS/s
|
2路
|
24路
|
|
NET9770A
|
16
|
8
|
1MS/s
|
16
|
2
|
1MS/s
|
2路
|
24路
|
|
NET9770B
|
16
|
8
|
500KS/s
|
16
|
2
|
500K S/s
|
2路
|
24路
|
| AI模拟量输入
|
通道数量
|
8路差分同步输入
| ||
|
ADC分辨率
|
16bit
| |||
|
采样范围
|
±10V、±5V、±2V、±1V
| |||
|
采样速率
|
NET9770
|
NET9770A
|
NET9770B
| |
|
2MS/s
|
1MS/s
|
500KS/s
| ||
|
采集模式
|
按需单点采样、有限点采样、连续采样
| |||
|
存储器深度
|
内置DDR3，*大缓存128MB
| |||
|
触发源
|
软件强制触发、模拟触发、数字触发
| |||
|
AO模拟量输出
|
通道数量
|
2路
| ||
|
采样速率
|
NET9770
|
NET9770A
|
NET9770B
| |
|
2MS/s
|
1MS/s
|
500KS/s
| ||
|
DAC分辨率
|
16bit
| |||
|
生成信号范围
|
±10V
| |||
|
驱动能力
|
10mA
| |||
|
存储器深度
|
内置DDR3，*大缓存128MB
| |||
|
通道输出模式
|
同步输出
| |||
|
生成模式
|
单点（按需）采样、有限点采样、连续采样
| |||
|
触发源
|
软件强制触发、模拟触发、数字触发
| |||
|
DIO
|
通道
|
8路支持带缓存DIO：P0.<0..7>； 16路PFI：PFI<0..7>/P1 ，PFI<8..15>/P2。
| ||
|
电气标准
|
TTL兼容
| |||
|
配置方式
|
程控I/O方向与状态
| |||
|
采样方式
|
按需单点采样、有限点采样、连续采样
| |||
|
CTR计数器
|
通道数量
|
2路
| ||
|
计数器功能
|
CI：边沿计数、频率测量、周期测量、半周期测量、脉冲测量、 脉宽测量、双边沿间隔测量、线性、角度位置测量
| |||
|
CO：脉冲输出位置测量
| ||||
