　　5测量点可溯源校准证书

　　高精度，±0.25% FS BSL （线性度、滞后性及重复性）

　　绝大多数量程的总误差范围为1%

　　反向极性及过压保护

　　工作温度为 -40 ~ 85oC (-40 ~ 185oF)

　　输出为 0 ~10 Vdc 或 4 ~ 20 mA

　　终端：电缆， 微型DIN或M12连接器

　　G ?外螺纹压力接头

　　IP65环境保护等级

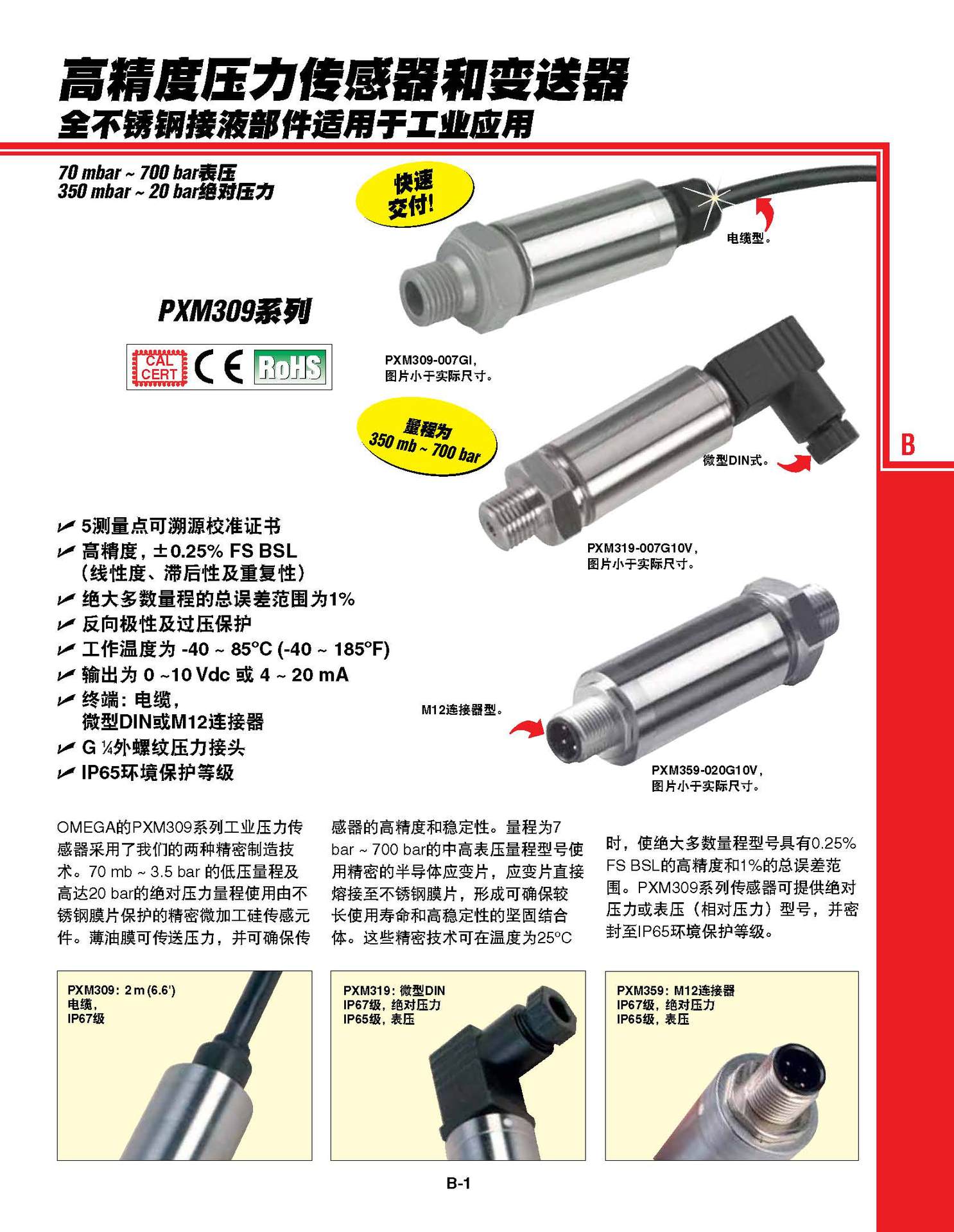

　　OMEGA的PXM309系列工业压力传感器采用了我们的两种精密制造技 术。70 mb ~ 3.5 bar 的低压量程及 高达20 bar的压力量程使用由不 锈钢膜片保护的精密微加工硅传感元 件。薄油膜可传送压力，并可确保传 感器的高精度和稳定性。量程为7 bar ~ 700 bar的中高表压量程型号使 用精密的半导体应变片，应变片直接 熔接至不锈钢膜片，形成可确保较 长使用寿命和高稳定性的坚固结合 体。这些精密技术可在温度为25oC 时，使绝大多数量程型号具有0.25% FS BSL的高精度和1%的总误差范 围。PXM309系列传感器可提供 压力或表压（相对压力）型号，并密 封至IP65环境保护等级。

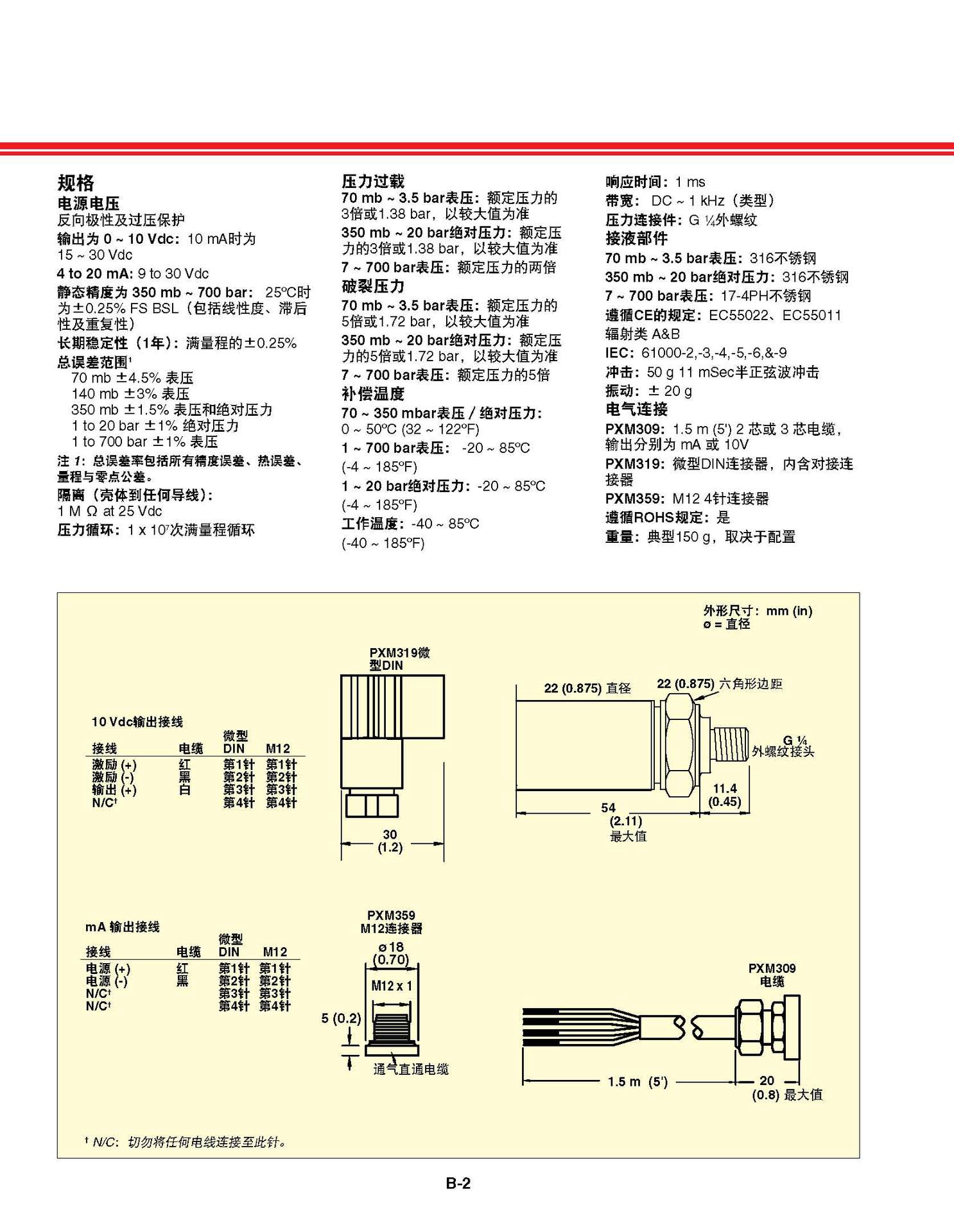

　　规格:

　　电源电压 反向极性及过压保护

　　输出为 0 ~ 10 Vdc： 10 mA时为15 ~ 30 Vdc

　　4 to 20 mA: 9 to 30 Vdc

　　静态精度为 350 mb ~ 700 bar： 25oC时为±0.25% FS BSL（包括线性度、滞后性及重复性）

　　长期稳定性（1年）： 满量程的±0.25%

　　总误差范围1

　　70 mb：±4.5% 表压

　　140 mb：±3% 表压

　　350 mb： ±1.5% 表压和压力

　　1 to 20 bar：±1% 压力

　　1 to 700：bar ±1% 表压

　　注 1：总误差率包括所有精度误差、热误差、量程与零点公差。

　　隔离（壳体到任何导线）： 1 M ?6?8 at 25 Vdc

　　压力循环： 1 x 107次满量程循环

　　压力过载

　　70 mb ~ 3.5 bar表压：

　　350 mb ~ 20 bar压力： 额定压力的3倍或1.38 bar，以较大值为准

　　7 ~ 700 bar表压： 额定压力的两倍

　　破裂压力

　　70 mb ~ 3.5 bar表压： 额定压力的5倍或1.72 bar，以较大值为准

　　350 mb ~ 20 bar压力： 额定压力的5倍或1.72 bar，以较大值为准

　　7 ~ 700 bar表压： 额定压力的5倍

　　补偿温度

　　70 ~ 350 mbar表压／压力： 0 ~ 50oC (32 ~ 122oF)

　　1 ~ 700 bar表压： -20 ~ 85oC(-4 ~ 185oF)

　　1 ~ 20 bar压力： -20 ~ 85oC(-4 ~ 185oF)

　　工作温度： -40 ~ 85oC(-40 ~ 185oF)

　　响应时间： 1 ms

　　带宽： DC ~ 1 kHz（类型）

　　压力连接件： G ?外螺纹

　　接液部件

　　70 mb ~ 3.5 bar表压： 316不锈钢

　　350 mb ~ 20 bar压力： 316不锈钢

　　7 ~ 700 bar表压： 17-4PH不锈钢

　　遵循CE的规定： EC55022、EC55011 辐射类 A&B

　　IEC： 61000-2,-3,-4,-5,-6,&-9

　　冲击： 50 g 11 mSec半正弦波冲击

　　振动： ± 20 g

　　电气连接

　　PXM309： 1.5 m (5') 2 芯或 3 芯电缆，输出分别为 mA 或 10V

　　PXM319： 微型DIN连接器，内含对接连接器

　　PXM359： M12 4针连接器

　　遵循ROHS规定： 是

　　重量： 典型150 g，取决于配置

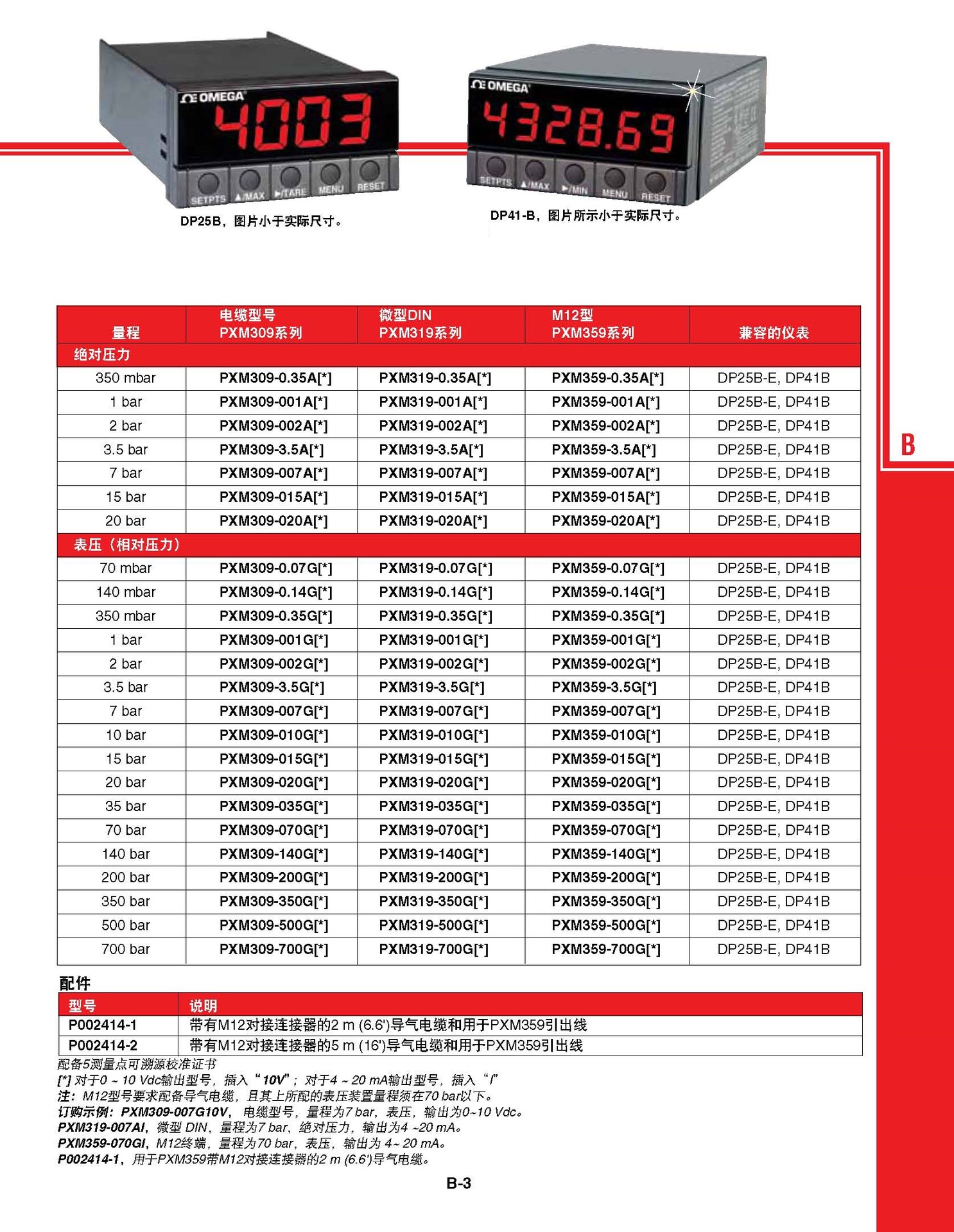

　　选项说明:

　　(1) 模型 选项:

　　PXM309 for 电缆型号

　　PXM319 for 微型DIN模型

　　PXM359 for M12的模式

　　(2) 压力 选项:

　　-0.35A for 压力350毫巴

　　-001A for 压力1巴

　　-002A for 压力2巴

　　-3.5A for 压力3.5巴

　　-007A for 压力7巴

　　-015A for 压力的15巴

　　-020A for 压力的20巴

　　-0.07G for 表压的70毫巴

　　-0.14G for 表压的140毫巴

　　-0.35G for 表压的350毫巴

　　-001G for 表压1巴

　　-002G for 表压的2巴

　　-3.5G for 表压的3.5巴

　　-007G for 表压的7巴

　　-010G for 表压的10巴

　　-015G for 表压的15巴

　　-020G for 表压的20巴

　　-035G for 表压的35巴

　　-070G for 表压的70巴

　　-140G for 表压的140毫巴

　　-200G for 表压的200巴

　　-350G for 表压的350巴

　　-500G for 表压的500巴

　　-700G for 表压的700巴

　　(3) 输出 选项:

　　10V for 0到10 VDC输出

　　I for 4到20 mA
