| 型号 |
KLM5324 |
用途 |
企业用户 |
产品概述
KLM5324增强型机架式工业以太网交换机，是专为工业高速通信网络应用而设计开发的工业以太网交换机。本系列交换机特点为即插即用的简单应用方式，所有的电口支持自动协商、RJ45接口自动流速控制，全双工/半双工模式、MDI/MDI-X自动侦测。本系列交换机提供冗余电源支持，可同时提供宽范围的交直流220V/110V电源输入。在结构安装方面，该交换机使用机架安装，满足工业现场的需求。同时端口支持前出线或者后出线方式。
产品特点■ 支持24个百兆光电可选接口，接口配置灵活；
■ 支持前后指示灯状态显示；
■ 即连即用，方便快捷；
■ 支持工业级带隔离电源，可选配双冗余电源；
■ 支持掉电状态继电器告警输出；
■ 工业级宽温设计，无风扇导热设计；
■ 满足恶劣工业环境应用要求。技术参数
| 技术参数
| |
|
以太网标准
|
IEEE802.3(以太网)、IEEE802.3u (100base-TX和100base-FX)、IEEE802.3x (流控)
|
| 交换属性 | |
|
MAC地址
|
8K
|
|
背板带宽
|
4.8Gbps
|
|
包转发率
|
3.57Mbps
|
|
交换延迟
|
<5μs
|
| 接口 | |
|
百兆接口
|
数量：24个
|
|
接口形式：1×9固定光口（单/多模可选， SC/FC/ST接口可选）或RJ45百兆电口
| |
|
接口速率：100base-FX（光口）、10/100M自适应电口
| |
|
调试口
|
RS232，RJ45接口
|
|
电源端子
|
KLM5324-4/8S/M 7.62mm间距插入式端子 KLM5324-12/16/24S/M 5.08mm间距插入式端子 |
|
继电器告警端子
|
5.08mm间距插入式端子，1A@24VDC
|
| 传输距离 | |
|
双绞线
|
100m（标准CAT5/CAT5e线缆）
|
|
多模光纤
|
百兆多模：1310nm，2km
|
|
单模光纤
|
百兆单模：1310nm，20/40km；1550nm，60/80km
|
| LED指示灯 | |
|
前面板指示灯
|
接口指示灯：link/ACT；SPEED
|
|
系统运行指示灯：RUN
| |
|
电源状态指示灯：PWR1；PWR2
| |
|
告警指示灯：ALARM
| |
|
后面板指示灯
|
RJ45电口指示灯：link/ACT；SPEED
|
|
光纤指示灯：link/ACT
| |
| 电源指标 | |
|
输入电压
|
DC110~220V（DC110~370V宽压范围）或AC100~240V（AC85~264V宽压范围） 支持DC24V、DC48V可选
|
| 整机功耗 |
＜25W@满载
|
|
过载保护
|
支持
|
| 反接保护 |
支持
|
|
冗余保护
|
支持
|
| 工作环境 | |
| 工作温度 |
-40℃~85℃
|
|
存储温度
|
-40℃~85℃
|
| 相对湿度 |
5%~95%（无凝露）
|
| 机械结构 | |
|
外壳
|
IP40防护等级，铝合金外壳
|
|
安装
|
19英寸1U机架式，支持前后出线安装
|
|
尺寸
|
KLM5324-4/8S/M 482.6mm×44mm×210mm (W×H×D) KLM5324-12/16/24S/M 482.6mm×44mm×330mm (W×H×D)
|
| 行业标准 | |
|
EMC
|
EN61000-4-2（ESD），Level 4 EN61000-4-3（RS），Level 4 EN61000-4-4（EFT），Level 4 EN61000-4-5（Surge），Level 4 EN61000-4-6（CS），Level 4 EN61000-4-8，Level 5
|
|
冲击
|
IEC60068–2-27
|
| 自由落体 |
IEC60068-2-32
|
|
震动
|
IEC60068-2-6
|
| 质保 | |
|
保修期
|
5年
|
|
认证
| |
|
CE、FCC、RoHS
| |

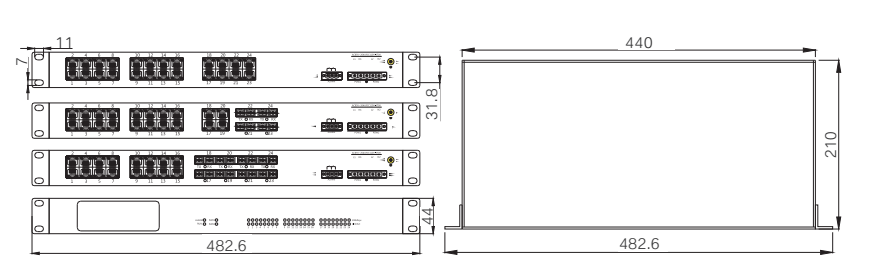

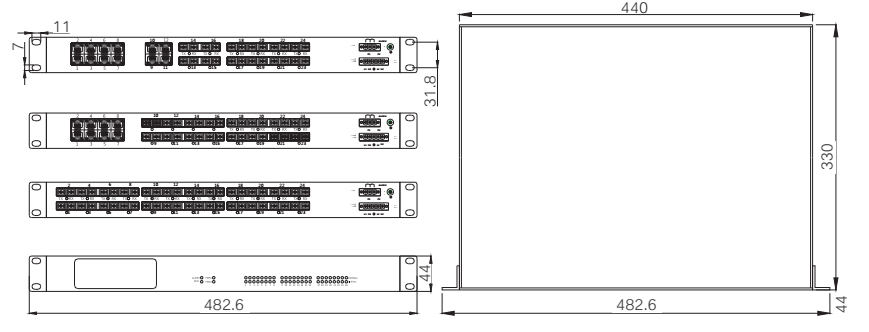

外形尺寸：
订购信息
| 产品型号 | KLM5324-N-OT-P1P2-LV(24口光电组合系列） |
| 代码定义 | 代码选型 |
| N：代表光口数量 | 4：代表4个百兆光口 8：代表8个百兆光口 12：代表12个百兆光口 16：代表16个百兆光口 24：代表24个百兆光口 24T：代表24个10/100电口 |
| OT：代表光纤种类 | AS:单模双纤
AM：多模双纤 SF:单模单纤 空：代表24个10/100电口 |
| P1:代表光纤接口
P2代表光纤通信距离 | ZM:光纤接口为SC方口
RM：光纤接口为ST卡口 TM:光纤接口为FC螺纹口 空：代表24个10/100电口 |
| 02：通信距离为2KM
20:通信距离为20KM 40:通信距离为40KM 60:通信距离为60KM 80:通信距离为80KM 空：代表24个10/100电口 | |
| LV | LV:代表供电电源为单路交直流220V
LVLV:代表供电电源为双路交直流220V LV110:代表供电电源为单路交直流110V 2LV110:代表供电电源为两路交直流110V |
| 例如：KLM5324-4AS-ZM20-LV规格为4个百兆光口，20个百兆电口，单模双纤SC接口。通信距离20KM.交直流220V供电
| |
