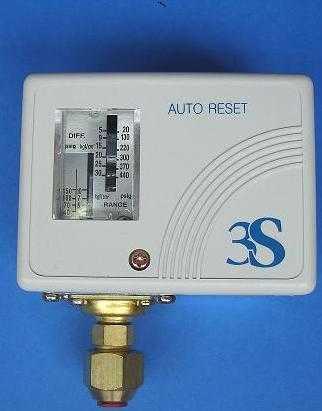

青岛山东3S压力开关
产品特点：
1、产品畅销于欧洲，日本，东南亚，台湾及中国大陆
2、3S压力开关广泛使用于制冷、水处理等行业
3、可用于水、空气、氟化处理的制冷剂
4、容许液体温度为-40~135℃
5、微动开关可靠性好，寿命长
6、提供安装托架
青岛山东3S压力开关
产品型号：JC-200 JC-201 JC-202 JC-203 JC-206JC-210 JC-215 JC-220 JC-230
产品参数：
单位：bar
型号
|
调整范围
|
开关压差
|
出厂设置
|
气密试验压 力
|
重量（kg）0.42
| |||
|
小
|
|
小
|
|
关0ff（on）
|
开on(off)
| |||
|
JC-200
|
-1
|
0
|
0.2
|
0.5
|
-0.6
|
-0.3
|
11
| |
|
JC-201
|
-1
|
1
|
0.2
|
0.5
|
-0.5
|
-0.3
|
11
| |
|
JC-202
|
-0.5
|
2
|
0.5
|
0.7
|
0.5
|
1
|
11
| |
|
JC-203
|
-0.5
|
3
|
0.35
|
2
|
0.5
|
1.5
|
11
| |
|
JC-206
|
-0.5
|
6
|
0.6
|
4
|
2
|
3
|
16.5
| |
|
JC-210
|
1
|
10
|
1
|
3
|
4
|
6
|
16.5
| |
|
JC-215
|
3
|
15
|
2
|
5
|
9
|
12
|
25
| |
|
JC-220
|
5
|
20
|
3
|
5
|
12
|
15
|
40
| |
|
JC-230
|
5
|
30
|
3
|
10
|
15
|
20
| ||
青岛山东3S压力开关
电气额定值：
额定电流（a）/额定电压（V）
|
AC125V
|
AC250V
|
|
非诱导电流
|
10A
|
5A
|
|
诱导电流
|
8A
|
4A
|
|
负载
|
8.5
|
4.5
|
|
开始
|
40
|
20
|
|
保护等级
|
IP56
|
IP56
|
3S压力开关主要用于测量流经管道的液体(水及氟化处理的制冷剂)或空气的压力状态，其典型应用是显示压力与控制压力。3S压力开关的机械寿命≥10万次(参考值JC系列≥40万次)
青岛山东3S压力开关
设定值调整方法:
当设定值精度要求不高时,可根据控制器标度尺和系统中的压力表进行调试,当设定值要求较高时,请用专用压力校验仪和精密压力表进行调试。（压力开关内部安装有一个高灵敏度的单刀双掷接近开关。开关可设定二个切换值，通常称为上限切换值和下限切换值。）
具体调试方法：
1. 压力开关顶部的右侧调节螺丝是直接调节上限切换值；
2. 压力开关顶部的左侧调节螺丝是调节开关压差；
3. 它们的关系是：上限切换值-开关压差=下限切换值
即：上限切换值可以直接在标尺上调节下限切换值要通过1～3操作来调节
青岛山东3S压力开关
使用说明：
1:被控介质应对黄铜、锡青铜及铅锡焊料无腐蚀作用。
2:打开控制器盖安装时，请勿旋动内部的螺丝或拔动内部零件（除接线螺丝外）。
3：被控介质的压力请勿超过表中规定的允许压力。
青岛山东3S压力开关
