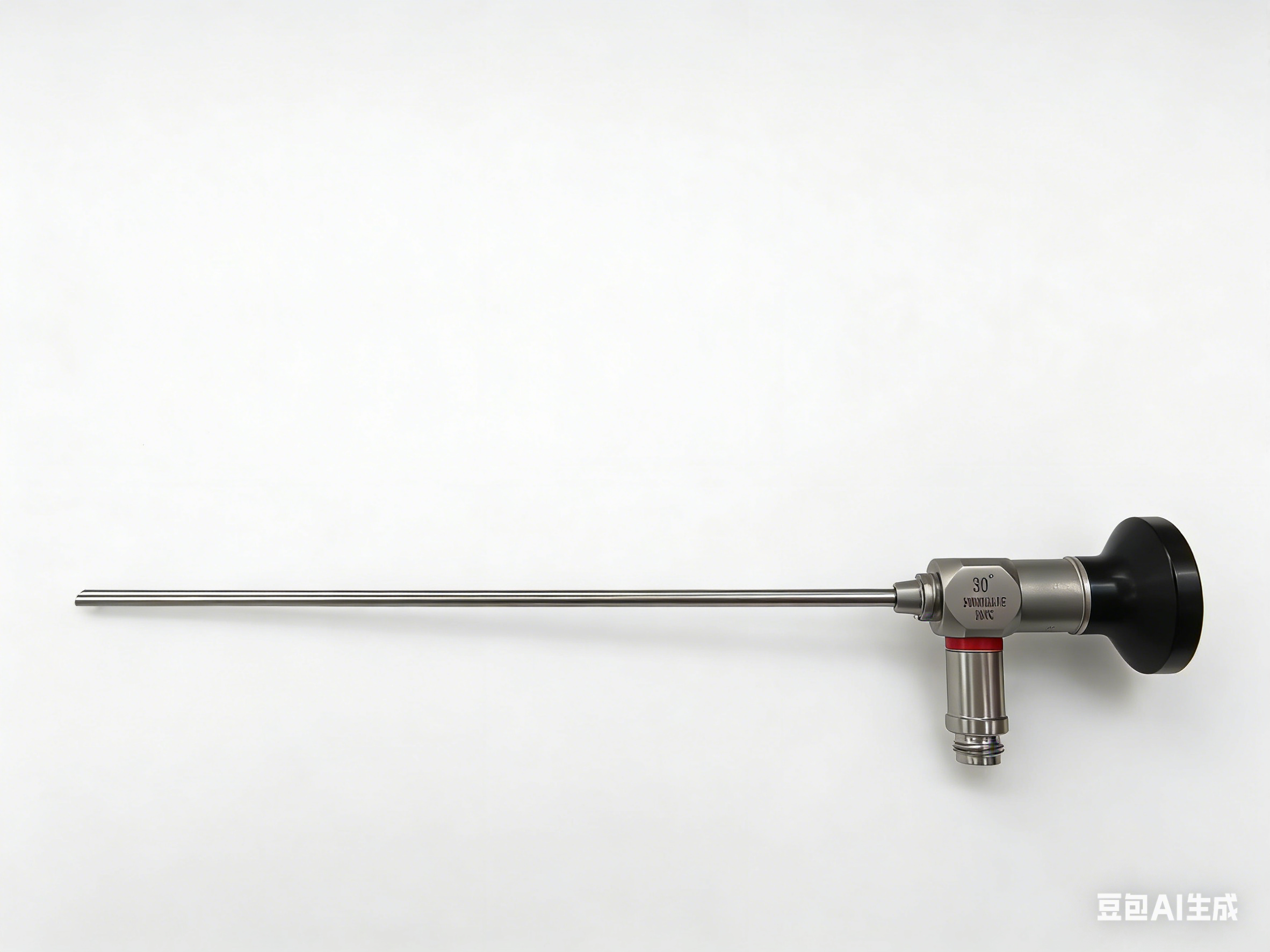

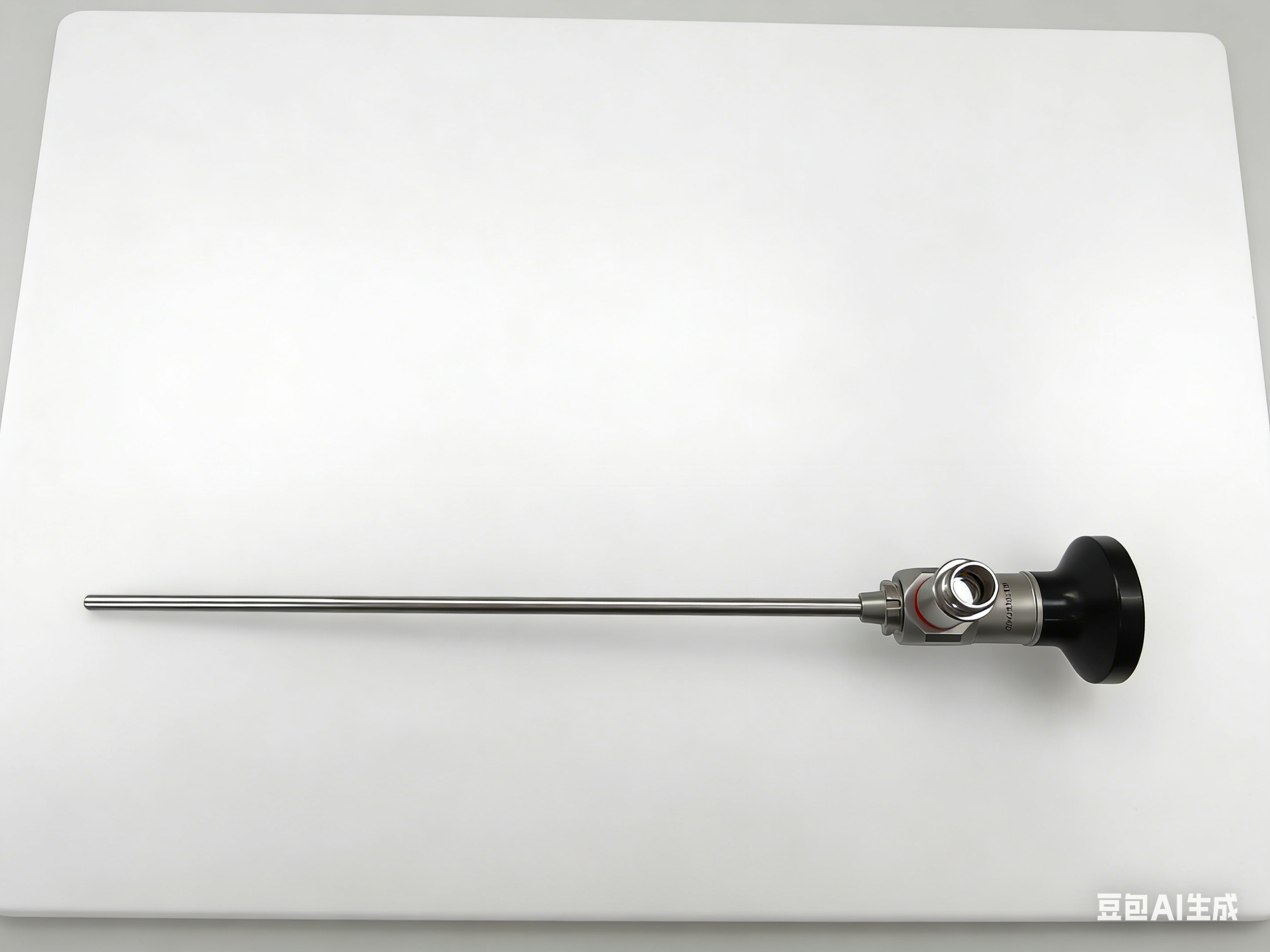

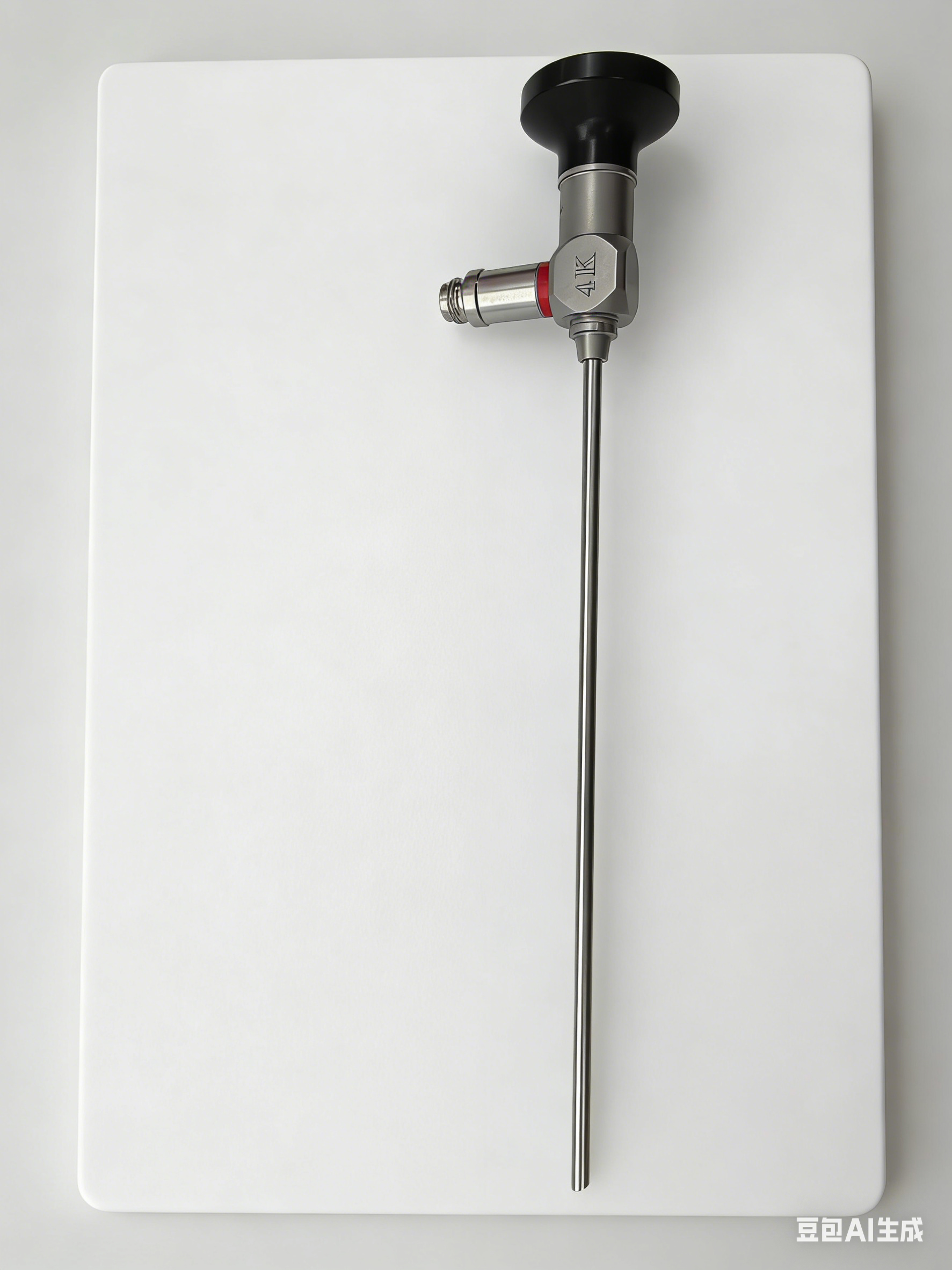

4K30度关节镜检测维修服务

针对4K30度关节镜的检测与维修服务，以下是优化后的专业指南，包含标准化流程和关键细节补充：

4K30°关节镜检测与维修技术规范

一、系统化检测流程

1. 外观检测

   • 使用10倍放大镜检查镜头表面（划痕深度＞0.1mm需更换）
   • 测试防水密封性（IPX8标准，1m水深30分钟测试）
   • 检查光纤束完整性（断裂率＞15%需更换整束）

2. 性能测试

   • 4K成像系统

     • 使用ISO12233分辨率测试卡（需达到3840×2160@30fps）
     • 色准测试（ΔE＜3，CIE1931标准）
   • 30°光学系统

     • 视场角测试（公差±2°）
     • 景深验证（3-50mm范围内清晰成像）

二、故障诊断矩阵

| 故障现象 | 量化判断标准 | 维修方案 | |---------|-------------|---------| | 4K图像噪点 | SNR＜40dB | 更换CMOS传感器（需匹配IMX334芯片） | | 偏色 | 白平衡偏差＞500K | 重新校准ISP图像处理器 | | 光源衰减 | 亮度＜2000lux（距离10cm） | 更换300W氙灯模块（色温5600K±5%） | | 关节卡滞 | 旋转扭矩＞0.5N·m | 注入医用级硅油（Dow Corning MDX4-4159） |

三、精密维修操作规范

1. 光学系统维护

   • 镜片清洁：采用五步法（吹尘→丙酮擦拭→去离子水冲洗→氮气干燥→防雾涂层）
   • 光路校准：使用激光准直仪（误差＜0.01°）

2. 电子系统维修

   • 主板维修：重点检测FPGA芯片（Xilinx Zynq-7000系列）BGA焊点
   • 电源模块：测试12V DC输出纹波（需＜50mVpp）

3. 机械结构维护

   • 关节轴承更换：采用陶瓷轴承（ZrO?材质，寿命＞10万次循环）
   • 密封圈升级：改用ETFE材质（耐高温＞150℃）

四、验证测试标准

1. 光学性能验证

   • MTF测试（20lp/mm时对比度＞60%）
   • 畸变检测（桶形畸变＜3%）

2. 临床模拟测试

   • 使用Synbone人工骨模型进行实操验证
   • 持续运行测试（≥8小时无故障）

五、质控管理

• 维修后提供《设备健康报告》（含SN序列号追踪）
• 关键部件延保方案（光学模块12个月质保）
• 建立维修数据库（记录MTBF等关键指标）

特别提示：
1. 涉及光纤熔接需使用专用熔接机（如Fujikura FSM-100P）
2. 4K校准需通过原厂加密狗授权
3. 建议每500次使用后做预防性维护（含关节扭矩检测）

本方案符合ISO 13485医疗器械质量管理体系要求，适用于Stryker 1688/Smith & Nephew Dyonics等主流机型。维修人员需具备ISO/TS 16949认证资质。
