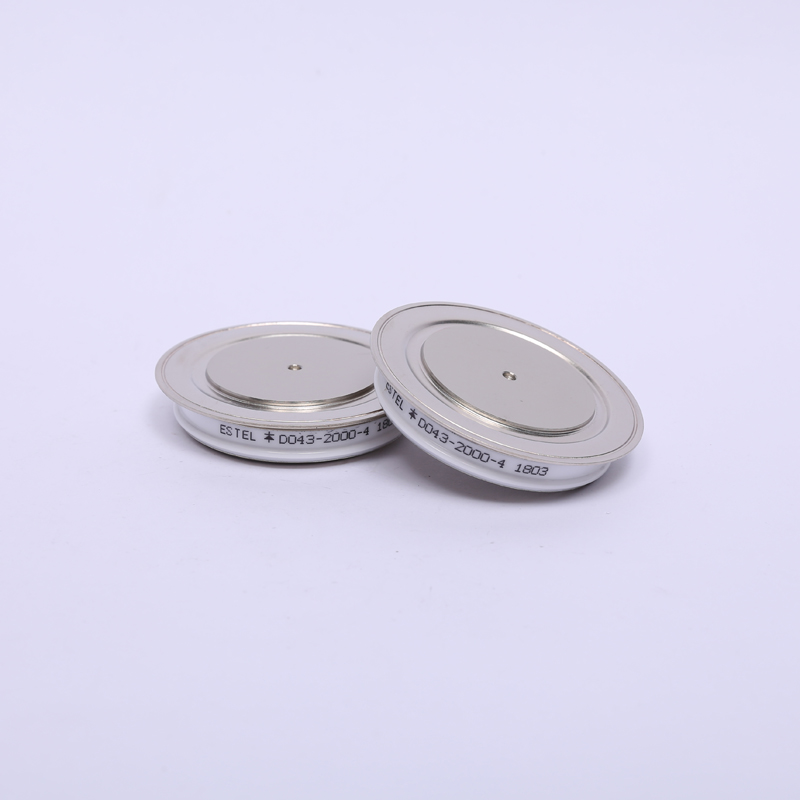

5STP18F1200 ABB圆饼晶闸管 晶闸管型号参数ABB代理

1.单向晶闸管

　　单向晶闸管是由4块半导体材料P1，N1,P2，N2构成的3个PN结，并分别用J1，J2，J3表示，从P1引出的引脚是阳极的，用A表示；从N2引出的是阴极的，用K表示；从P2引出的是门极，用G表示（文字符号用VT），详细的内部结构图如下。

　　单向晶闸管结构图

　　单向晶闸管主要参数有额定正向平均电流，导通维持电流，门极触发电压，正向阻断峰值电压，反向阻断峰值电压。

　　单向晶闸管可以根据其管脚的外形判别法和万用表进行识别。识别方法如下：

　　外形判别法：利用单行晶闸管的外形结构特点来判别其引脚的极性。

万用表测量法：

　　万用表测量法主要针对小型塑封的单向晶闸管，将万用表R*100欧姆档，测量单向晶闸管任意引脚的正反方向电阻。当两次测量的电阻值为∞时，则该两引脚可判断为阳极性和阴极性，另外一引脚为门极，然后量万用表黑表笔接门极，红表笔分别接其他两引脚。测量到的电阻值小的一次红表笔接的引脚为阴极。电阻值大的一次红表笔接的引脚是阳极。

2.双向晶闸管

　　双向晶闸管的内部一个N1P1N2P2N3的五层结构。它有3个电极，即门极G，主电极A1和第二主极A2。无论是从结构还是特性上来看，都可以把它看成是一对反向并联的普通单向晶闸管，双向晶闸管的结构，等效电路及文字符号如下图，双向晶闸管正，反两个方向都能控制导通，且触发电路简单，工作稳定，所以广泛应用在灯光调节，温度调节，交流调压等交流无触点开关电路中。

　　双向晶闸管的符号，结构和等效电路

　　双向晶闸管的外形

　　双向晶闸管的主要参数有段泰重复值电压（额定电压）；额定通态平均电流（额定电流）

　　注：在控制电路中双向晶闸管是一个比较容易损坏的元件。一旦发现双线晶闸管损坏，只要更换相同参数的晶闸管就可以了。

　　双向晶闸管测量需要确定门极和检查门极的好坏，门极G的确定方式有两种方法：一种是通过外形上判断，另一种也是和单机晶闸管一样，利用万用表进行测量。具体方法是：将万用表R*1K档，测量某两个电极之间的电阻值，若两次阻值均为∞时，则表笔对应的点击为A1，A2，那么第三只引脚则为门极G，如果量某引脚之间正反向阻值都不为∞，则双向晶闸管损坏。

晶闸管的代换原则?

　　晶闸管的品种繁多，不同的电子设备与不同的电子电路，采用不同类型的晶闸管。选用与代换晶闸管时，主要应考虑其额定峰值电压、额定电流、正向压降、门极触发电流及触发电压、开关速度等参数，额定峰值电压和额定电流均应高于工作电路的工作电压和工作电流1.5～2倍，代换时选用同类型、同特性、同外形的晶闸管替换。

　　普通晶闸管一般被用于交直流电压控制、可控整流、交流调压、逆变电源，开关电源保护等电路。

　　双向晶闸管一般被用于交流开关、交流调压、交流电动机线性凋速、灯具线性调光及固态继电器、固态接触器等电路。

　　逆导晶闸管一般被用于电磁灶、电子镇流器、超声波电路、超导磁能贮存系统及开关电源等电路。

　　光控晶闸管一般被用于光电耀合器、光探测器、光、光计数器、光电逻辑电路及自动生产线的运行监控电路等。

　　BTC晶体管一般被用于锯齿波发生器、长时间延时器、过电压保护器及大功率晶体管触发电路等。

　　门极关断晶闸管一般被用于交流电动机变频调速、斩波器、逆变电源及各种电子开关电路等。
