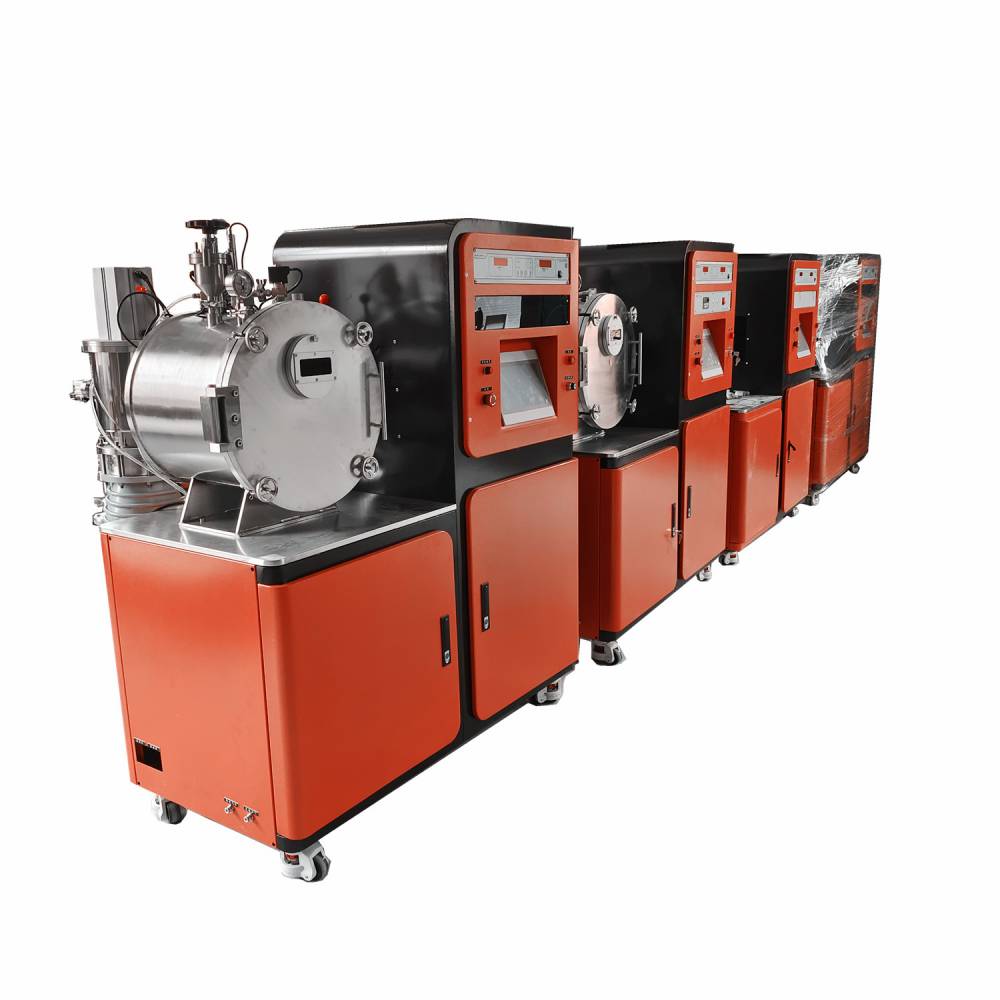

KZG-1.5实验真空熔炼炉

　　一·KZG-1.5实验真空熔炼炉产品特点

　　1·熔化速度快，10分钟内可完成样品测试

　　2·温度范围广：500-1700、800-2000，1000-2400℃

　　3· 带倾倒装置，可将熔好的试样倾倒在事先准备好的锭模内，浇注出您想要的样品形状

　　4· 可在多种气氛条件下熔炼：真空、真空+气氛、保护气氛条件。

　　5· 带操作模拟屏，可直观观察各个部件的操作流程，并能直观显示各个部件的运行状态。

　　6·配置红外测温。可实时显示温度：

　　7· 炉体全不锈钢结构，并带水冷，保证外壳温度低于35℃，保护您的人身安全

　　8·配置机械搅拌，增强物料熔化均匀度

　　9·应用范围广：可应用于金属合金的制备，铸铁重熔、非金属材料的冶炼烧结、高温材料的石墨化烧结等

　　二. KZG-1.5实验真空熔炼炉设备用途

　　本产品为卧式前开门结构设计，结构新颖外形美观。主要供大专院校、科研单位及生产企业在真空或保护气氛条件下熔炼钒钛合金材料，也可以对金属材料（如不锈钢、镍基合金、铜、合金钢、镍钴合金、稀土钕铁錋等）的熔炼处理。可应用于金属合金的制备，铸铁重熔、非金属材料的冶炼烧结、高温材料的石墨化烧结等

　　三·主要技术参数

　　3.1 设备电源功率：25KW

　　3.2 电源电压：380V、3相、50Hz

　　3.3温度：1750℃采用红外测温（800~2000）可长期使用，但使用氧化铝坩埚建议1700度及以下使用。

　　3.4 温度波动范围：±≤10℃（保温过程中测量）

　　3.5 配置程序仪表可程序控温，还可以手动功率实时调节，可切换使用

　　3.6坩埚容量：50-2000g（以钢液记）线圈和坩埚坩埚套可自由更换，拆卸方便。

　　3.7试样坩埚（氧化铝） d35*70 d50*80 d60*120

　　3.8 线圈配置： 50-200g 1件 500g 1件 1000g 1件 2000g 1件

　　3.9 配电动机械搅拌装置:搅拌速度：5~100r/min 手动升降

　　3.10极限真空度：≤6.67*10-3Pa

　　3.11保护气氛：氮气、氩气≤0.05MPa

　　3.12外形尺寸：1250×1150×1500mm(L×W×H)

　　3.13设备总重量：约500Kg

　　3.14 可非标定做，配置机械搅拌 超声波搅拌 模具加热等多种功能

　　四·设备构成

　　5·结构及功能说明

　　5.1炉体采用双层水夹层结构，内外壁全为304不锈钢抛光。内部镜面抛光，外部拉丝抛光。在炉体的一侧设有抽气孔、另外侧部设有旋转电极浇铸装置等，安全可靠操作方便。炉体的上方留有标准KF预留接口，用于安装压力表，手动放气阀等装置，还留有一小口径观察窗（用于测温或者观测）。炉体上还配有二次加料装置接口。炉体中心正上方位置留有一电动搅拌装置。炉盖采用304实心法兰结构，法兰上开有燕尾密封槽，用于安装密封圈。炉盖的正前方开有一大尺寸的观察窗，可实时观测到炉内的熔炼情况，真空腔室的炉底上留有备用真空抽气口，真空规管等标准接口，用于安装充放气电磁阀，高低真空规管等。

　　5.2 机械搅拌装置：设备配有一机械搅拌装置，搅拌装置手动升降（防止搅拌杆触碰坩埚，造成坩埚损坏），电动搅拌。搅拌装置有，线性导轨，机械搅拌电机，减速机组成，机械搅拌与真空腔室采用真空密封，不漏气。整个搅拌装置安装在一升降台上，可自由上下移动。

　　5.3 炉架：由型钢组焊成炉架，用于支撑炉体，并做为操作平台，使操作更具人性化。电气原器件安装在内部，一体化设计，一侧安装有真空测量装置控制器，真空获得装置控制器，带数显显示，带通讯功能，数据可实时传送到触摸屏上显示、保存并可记录，方便后期查询。

　　5.4 真空系统：由壹台VRD-30飞越直联泵，壹台JTFB-600分子泵+阀门组成并配充气阀、放气阀、空压力表（±Pa）等。，真空度可达6.7*10-4pa以上，真空度的测量由复合真空机来完成，带数显显示。

　　5.5 感应加热电源控制系统：电源采用IGBT高频感应电源，结构上采用并联谐振，负载匹配简单，设备效率高且利用率高，电源频率范围大，从30HZ—80KHZ，可根据具体加热工件的大小或透热的深度要求进行匹配，适应范围大。电气系统设有过流、过压返馈及保护电路。

　　5.6 水冷系统：由循环水冷机和各种管道阀等相关装置组成，每组通路都独立设有调节阀门，可调节水流量大小。装置具有水压欠压、断水声光报警自动切断电源功能，保证操作安全 。循环水冷机根据客户需求可另行购买或者由我公司购买，循环冷水机价格不包含在设备整体价格上，需另行计费。

　　5.7 熔炼浇铸装置：设备配有熔炼旋转浇铸系统，电极设备采用水冷电极。炉内的坩埚外部有水冷感应线圈，线圈通过电极引出炉体，当熔炼好后，可通过旋转回转轴承操作机构进行浇注。

　　5.8电气控制：设备配置触摸屏，可直观观察各个部件的操作流程，并能直观显示各个部件的运行状态。所有元器件均采用品牌原件，保证品质，使用安全可靠.
