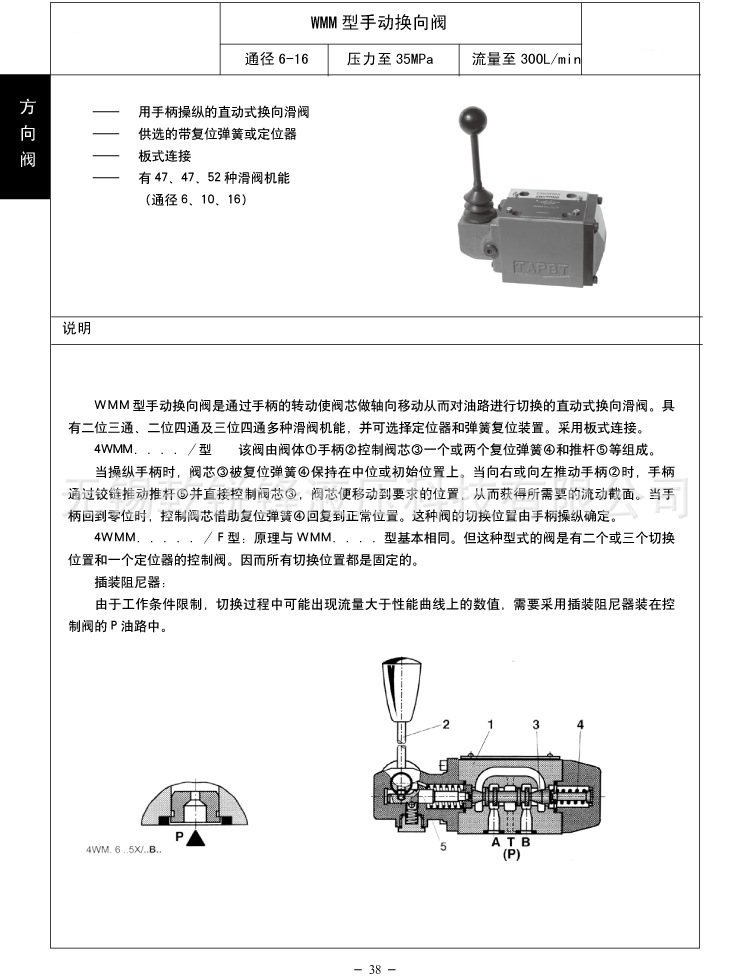

乾锐锋 4WMM6R-50 手动换向阀

　　阀内流动的的基本规律

　　一、液压控制阀的分类(hydraulic control valve)

　　在液压系统中，用于控制或调节液体的流动方向、压力高低、流量大小的元件统称为液压控制阀。液压阀性能的优、劣、工作是否可靠，对整个液压系统能否正常工作将产生直接影响。本章将重点介绍常用液压阀的典型结构、工作原理、性能特点及应用范围。

　　在液压系统中，用于控制系统中液流压力、流量和液流方向的元件总称为液压控制阀。液压控制阀的种类繁多，除了不同品种、规格的通用阀外，还有许多专用阀和复合阀。就液压阀的基本类型来说，通常按以下方式进行分类。

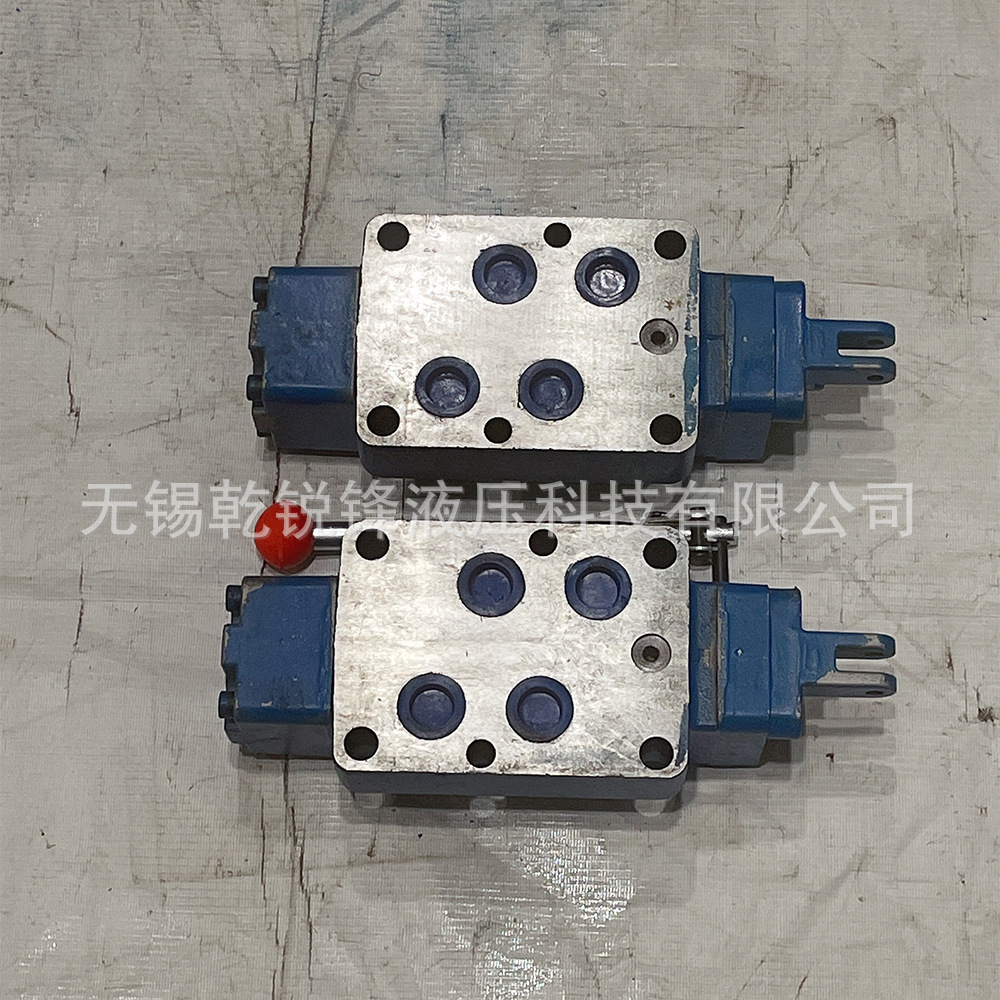

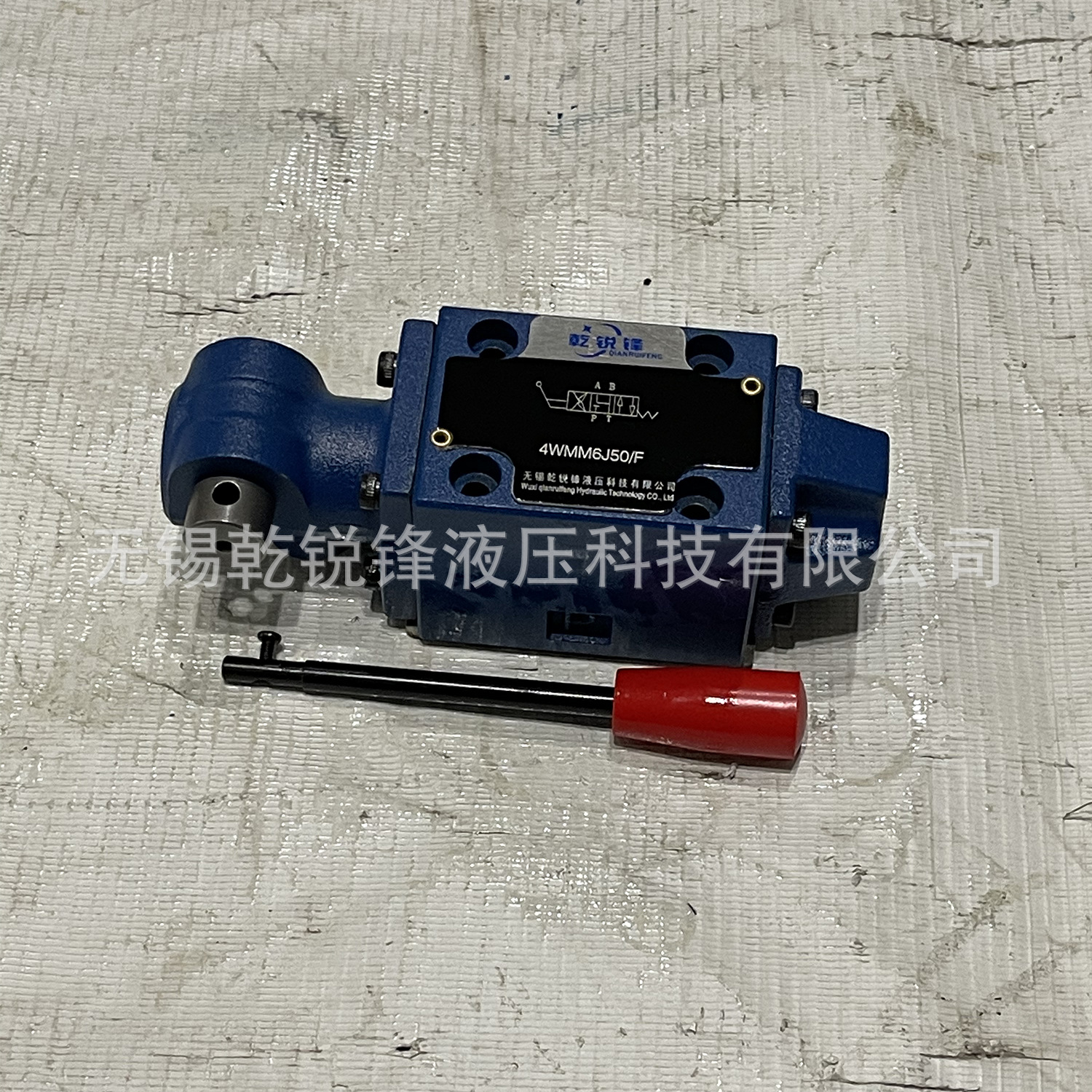

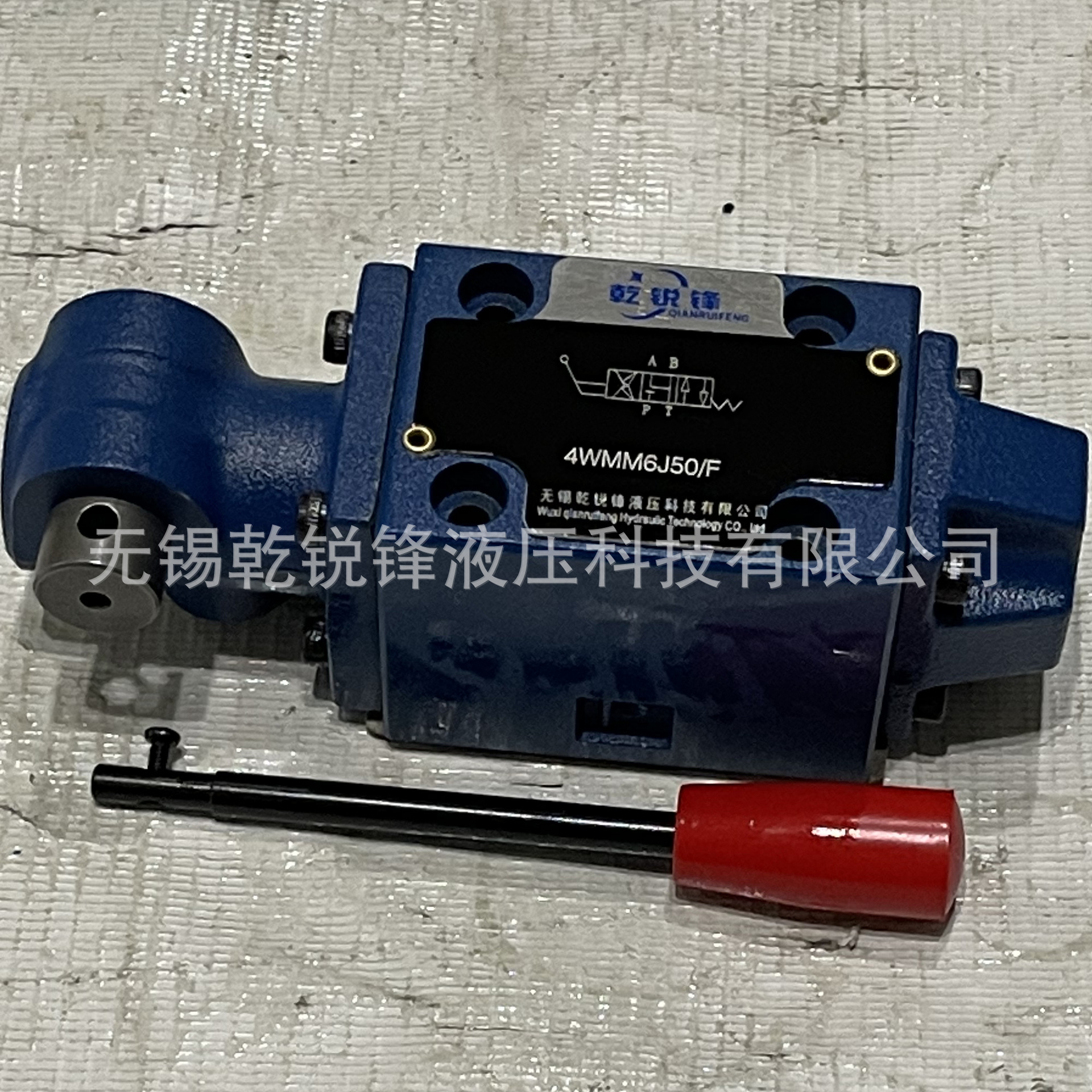

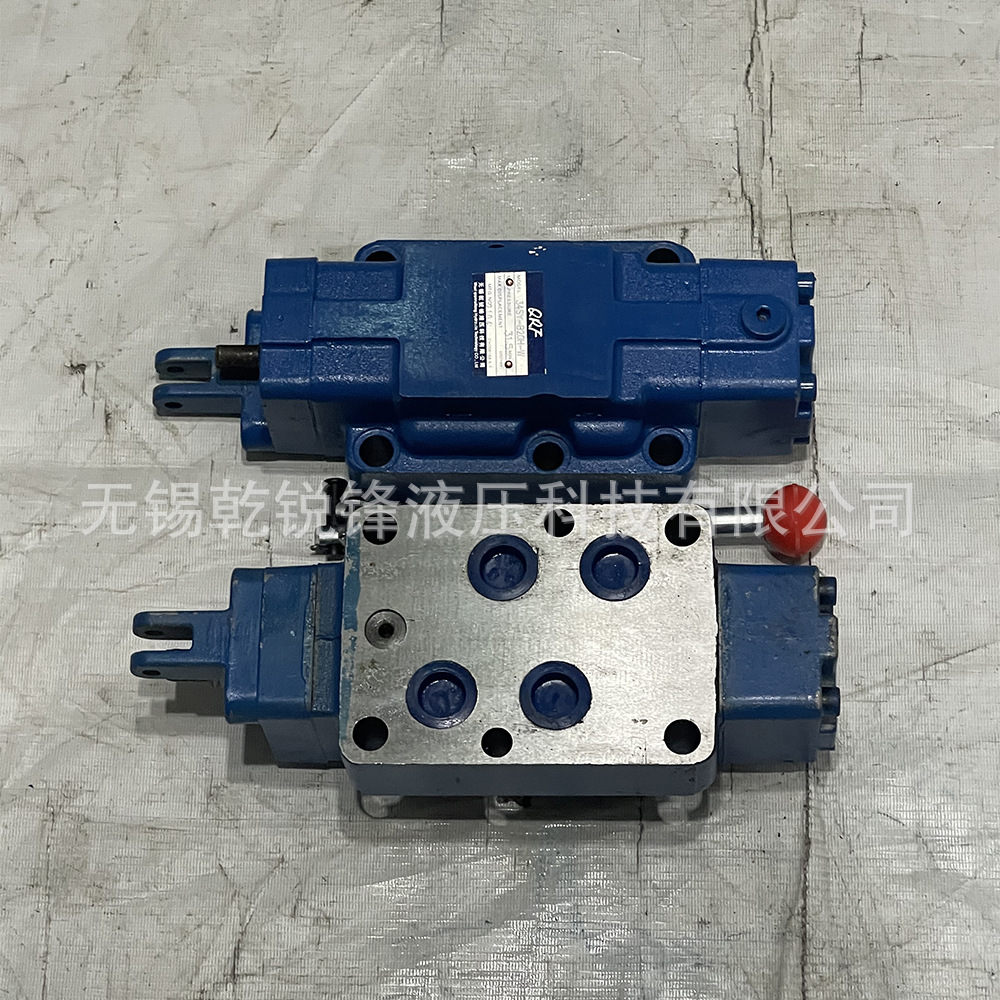

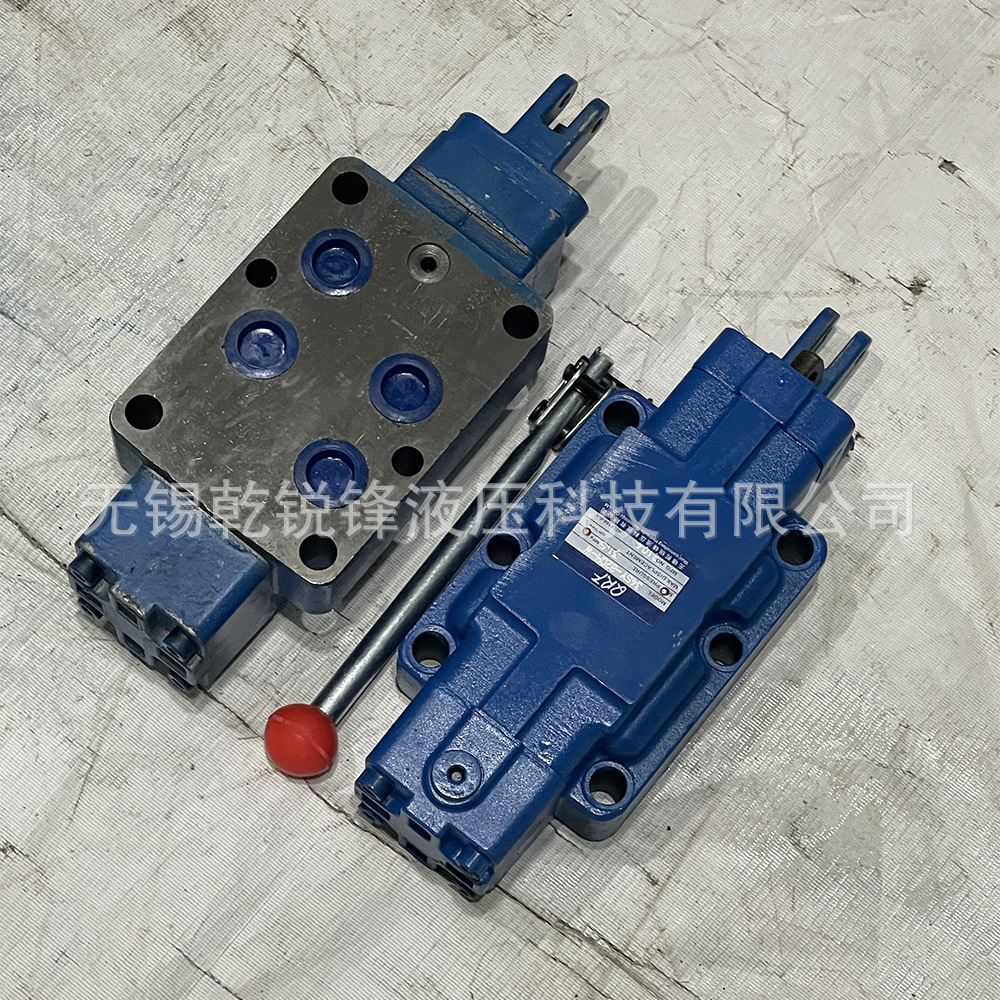

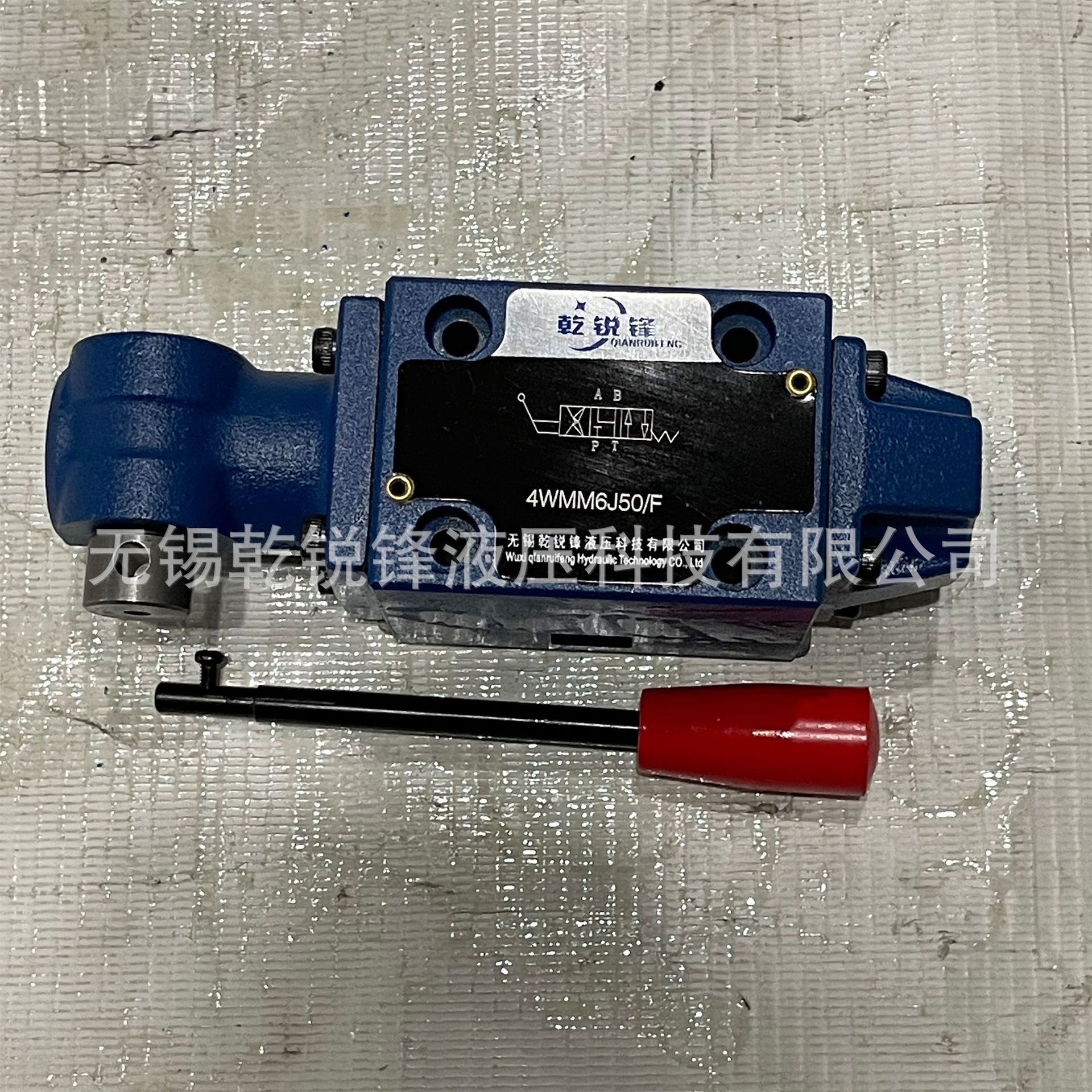

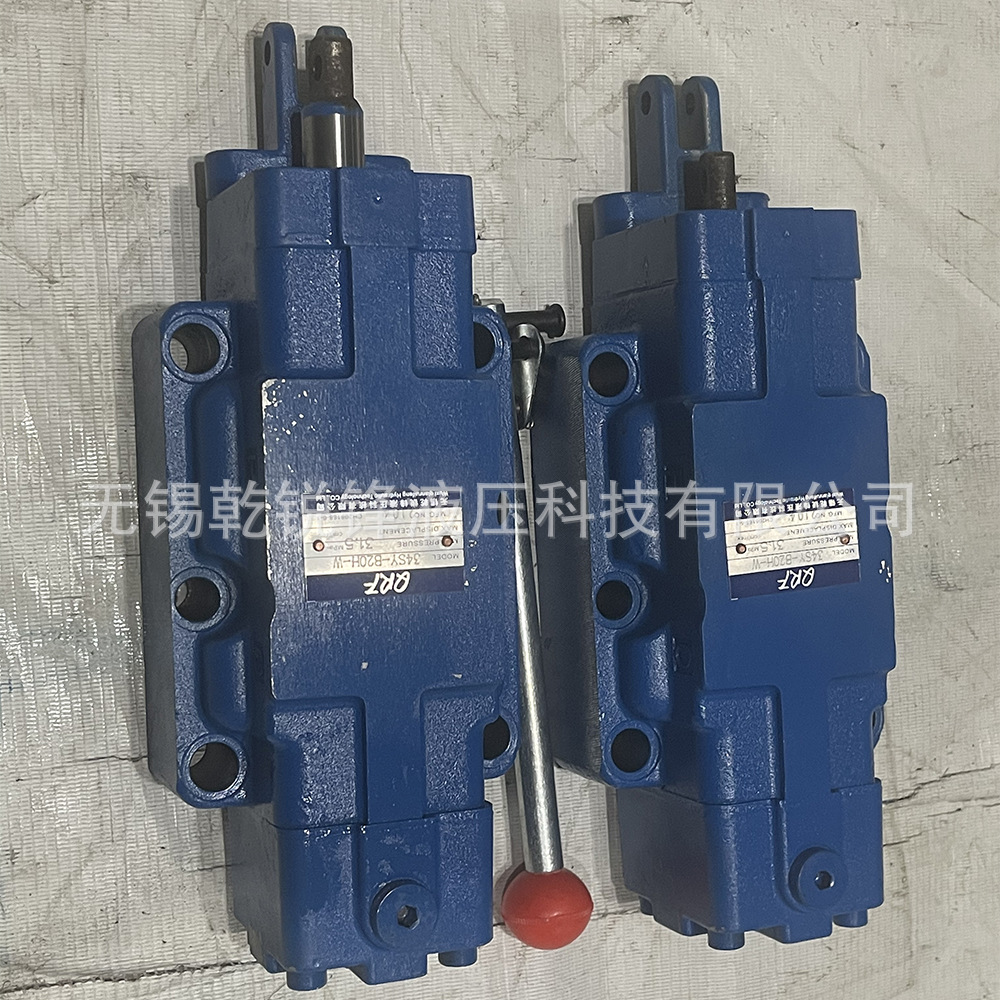

　　产品实拍图片：

　　1、按按用途分

　　(1)、压力控制阀(pressure control valve)

　　用来控制和调节液压系统中液流的压力或利用压力控制的阀类称为压力控制阀。如溢流阀、

　　减压阀、顺序阀、电液比例溢流阀、电液比例减压阀等。

　　(2)、流量控制阀(flow control valve)

　　用来控制和调节液压系统中液流流量的阀类称为流量控制阀，如节流阀、调速阀、分流阀、电液比例流量阀等。

　　(3)、方向控制阀(directional control valve)

　　用来控制和改变液压系统中液流方向的阀类称为方向控制阀，如单向阀、换向阀等。

　　方向控制阀――单向阀、换向阀等

　　液压阀(用途压力控制阀―-溢流阀、减压阀、顺序阀、压力继电器等

　　流量控制阀――节流阀、调速阀

　　电液比例控制阀(electro-hydraulic proportional valve)

　　电液比例控制阀的性能介于上面两类阀之间，它可以根据输入信号的大小连续地成比例地控制液压系统中液流的参量，满足一般工业生产对控制性能的要求。与伺服控制阀相比具有结构简单、价格较低、抗污染能力强等优点，因而在工业生产中得到广泛应用。但电液比例控制阀存在中位死区，工作频宽较伺服控制阀低。电液比例阀又分为两种，一种是直接将开关定值控制阀的控制方式改为比例电磁铁控制的普通电液比例阀，另一种是带内反馈的新型电液比例阀。

　　数字控制阀(digital control valve)

　　用计算机数字信息直接控制的液压阀称为电液数字阀。数字控制阀可直接与计算机连接，不需要数╱模转换器。与比例阀、伺服阀相比，数字阀具有结构简单、工艺性好、价廉、抗污染能力强、重复性好、工作稳定可靠、放大器功耗小等优点。在数字阀中，最常用的控制方法有增量控制型和脉宽调制(PWM)型。数字阀的出现至今已有二十多年，但它的发展速度不快，应用范围也不广。主要原因是，增量控制型存在分辨率限制，而PWM型主要受两个方面的制约:一是控制流量小且只能单通道控制，在流量较大或要求方向控制时难以实现﹔二是有较大的振动和噪声，影响可靠性和使用环境。此外，数字阀由于按照载频原理工作，故控制信号频宽较模拟器件低。

　　根据结构形式分类

　　液压控制阀一般由阀心、阀体、操纵控制机构等主要零件组成。根据阀心结构形式的不同，迪压控制阀又可以分为以下几类。

　　(1)、滑阀类(slide valves)

　　滑阀类的阀心为圆柱形，通过阀心在阀体孔内的滑动来改变液流通路开口的大小，以实现液流压力、流量及方向的控制。

　　2)、提升阀类(poppet valves)

　　提升阀类有锥阀、球阀、平板阀等，利用阀心相对阀座孔的移动来改变液流通路开口的大小，

　　以实现液流压力、流量及方向的控制。

　　(3)、喷嘴挡板阀类(nozzle-flapper valves)

　　喷嘴挡板阀是利用喷嘴和挡板之间的相对位移来改变液流通路开口大小，以实现控制的阀类。该类阀主要用于伺服控制和比例控制元件。

　　4根据连接和安装方式分类

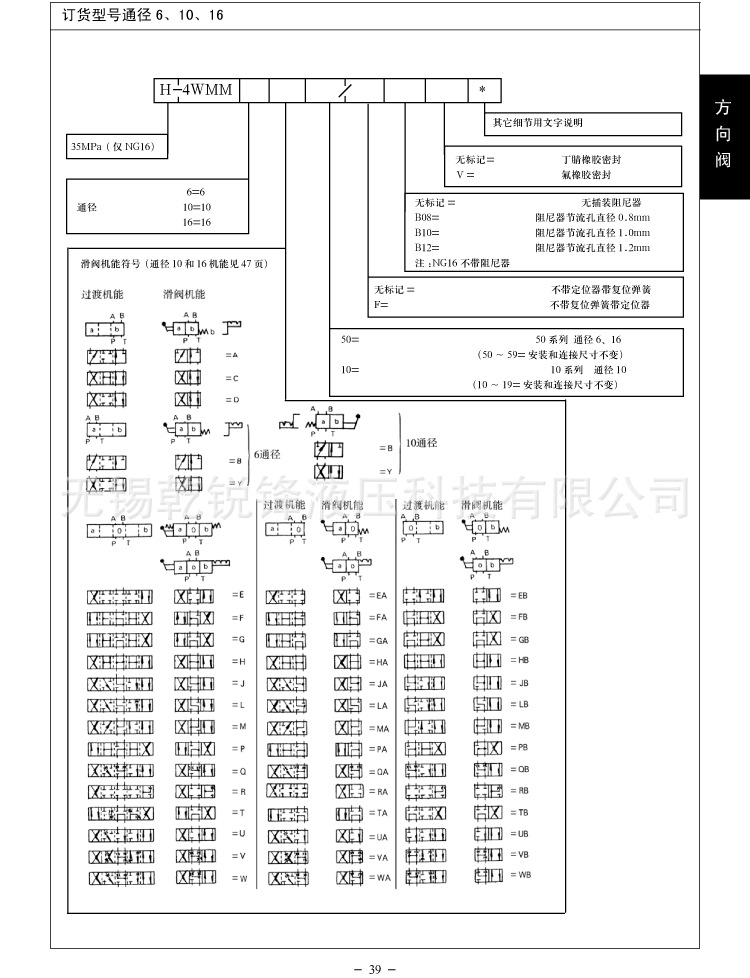

　　型号说明

　　H-4WMM16L H-4WMM16M H-4WMM16P H-4WMM16O

　　H-4WMM16S H-4WMM25Y H-4WMM25J H-4WMM25R

　　H-4WMM16T H-4WMM16U H-4WMM16V H-4WMM16W

　　H-4WMM25A H-4WMM25C H-4WMM25D H-4WMM25B

　　H-4WMM25E H-4WMM25F H-4WMM25G H-4WMM25H

　　H-4WMM25L H-4WMM25M H-4WMM25P H-4WMM25O

　　H-4WMM25T H-4WMM25U H-4WMM25V H-4WMM25W
