| 型号 |
混凝土CT和Cscan方法检测 |
测量范围 |
不限 |
| 测量精度 |
0.1 |
用途 |
混凝土CT和Cscan方法检测 |
| 加工定制 |
否 |
厂家 |
同度物探 |

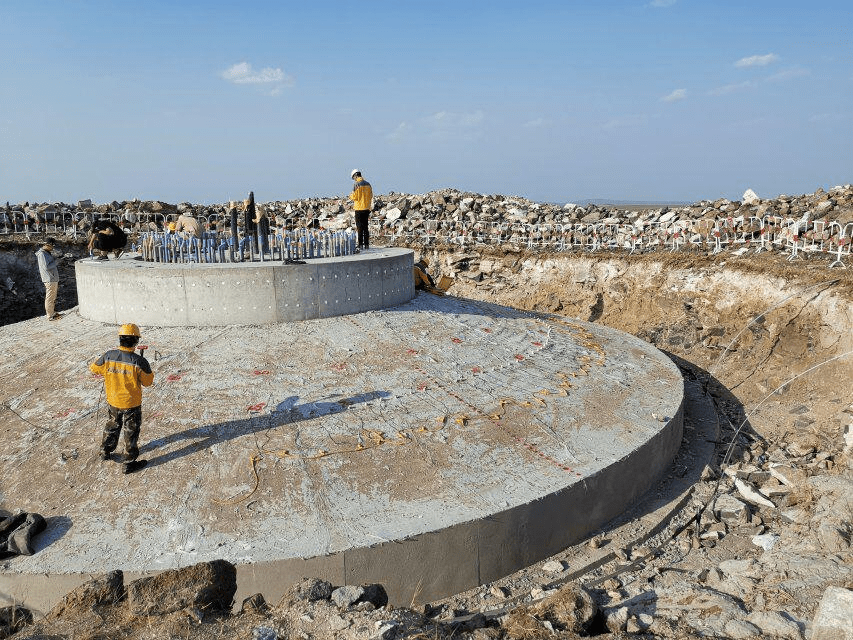

风电基础混凝土检测可以解决的问题
1 大体积混凝土质量检测的疑难问题
? 混凝土的非均匀性与散射特性；
? 混凝土缺陷的可识别尺度；
? 混凝土结构中的拉姆波影响；
? 混凝土中波的衰减；
2 风塔基础的检测两种方法
? 混凝土CT方法；
? 声波散射成像方法；
3.CT和Cscan可完成的检测参数:
l 混凝土质量，包括密实性、非均匀性，缺陷与结构损伤；
l 强度分布；
l 二次注浆位置浆液波速分布，不密实区探测；
l 施工冷缝的规模和位置；
l 表面裂缝深度；
CT和Cscan方法的物理基础：
波速与混凝的弹性模量、密实度密切相关，作为混凝土质量的定量指标； 吸收系数与混凝土的非均匀性、内部损伤密切相关，作为表征混混凝土结构特性的定量指标；

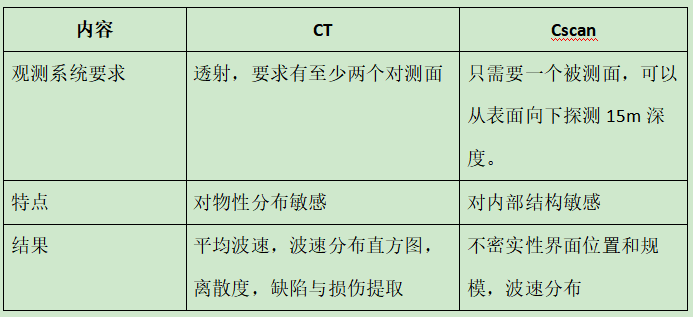

两个方法适用性和特点：
观测系统要求
透射，要求有至少两个对测面
只需要一个被测面，可以从表面向下探测15m深度。
特点
对物性分布敏感
对内部结构敏感
结果
平均波速，波速分布直方图，离散度，缺陷与损伤提取
不密实性界面位置和规模，波速分布
混凝土CT检测评价指标

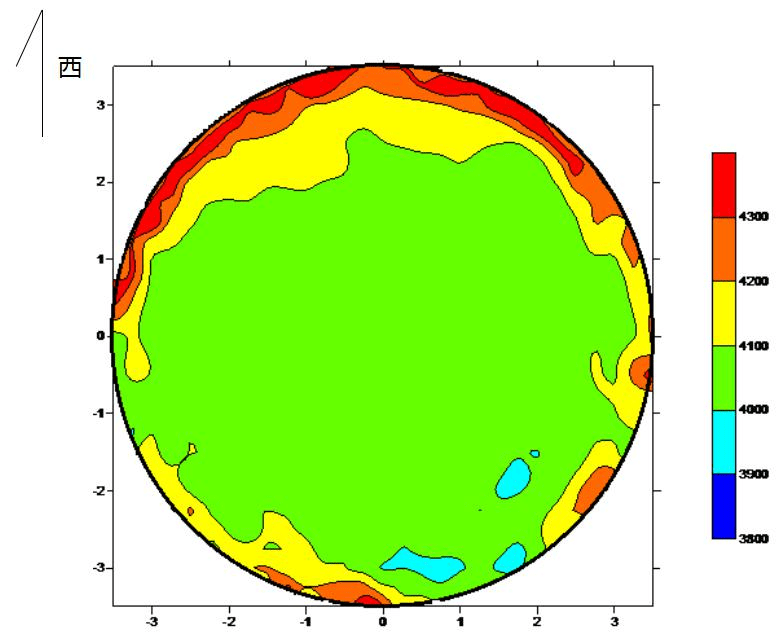

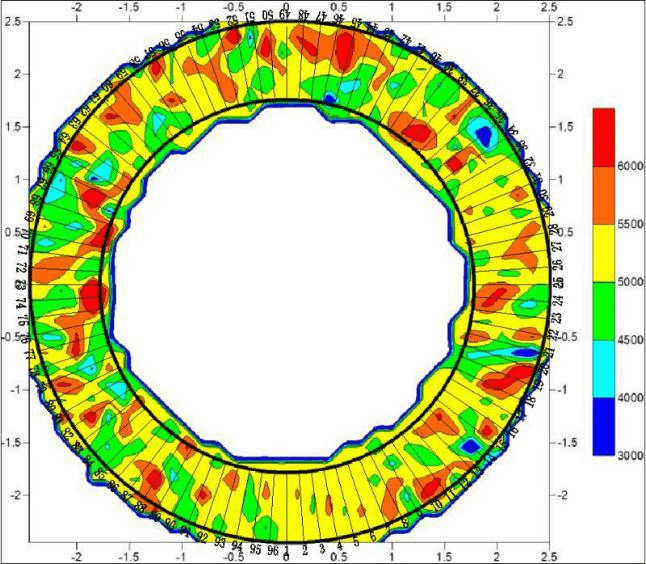

测线1：风塔基座顶面下0.3m截面CT图像

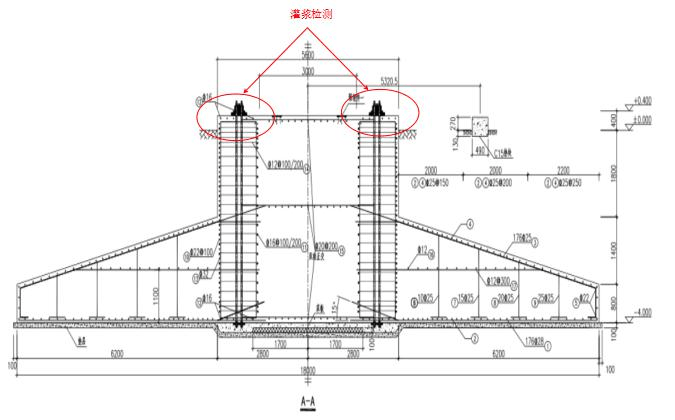

二次注浆密实性检测

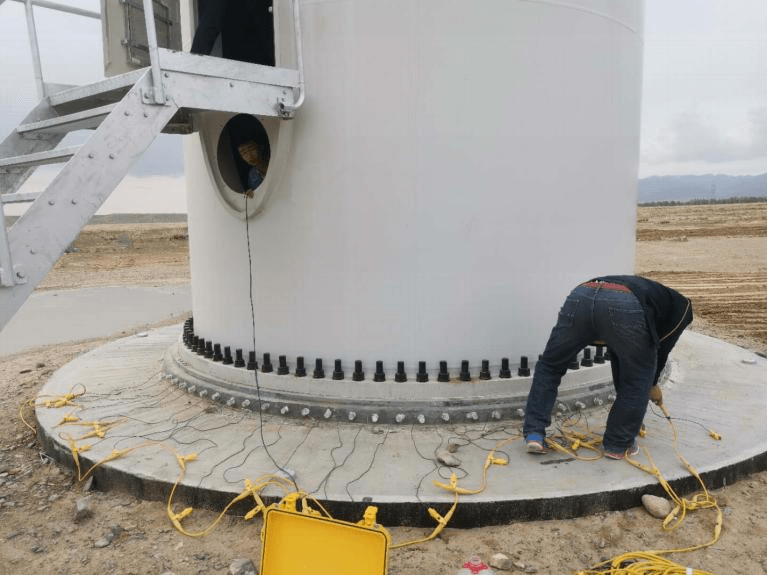

Cscan

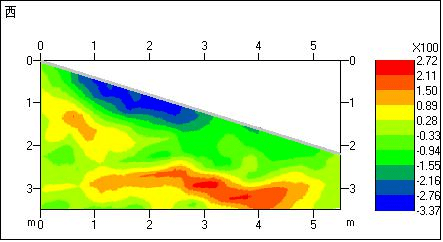

西线声波散射成像

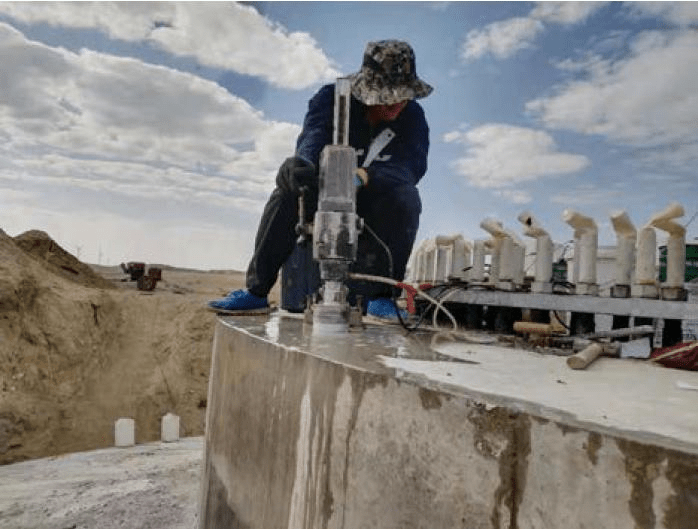

钻孔验证：

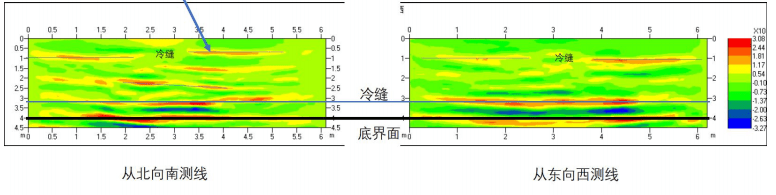

柱台成果：图中底部4m左右红色界面是混凝土底部界面，界面很清楚，位置基本正确，混凝土内不同规模的红色条纹，表示存在低速界面，可解释为浇筑中的冷缝。
界面位于4m深处，往上0.9m（即在3.1m深处）有一条连续、反射较强的冷链。0-3m深之间有局部冷缝。
