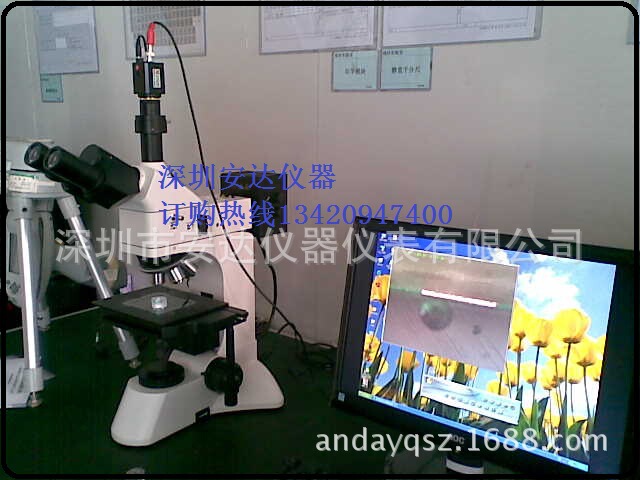

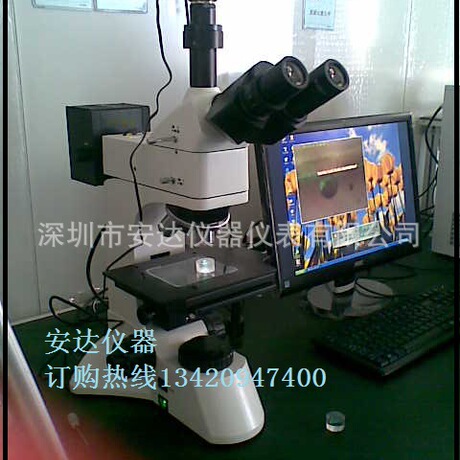

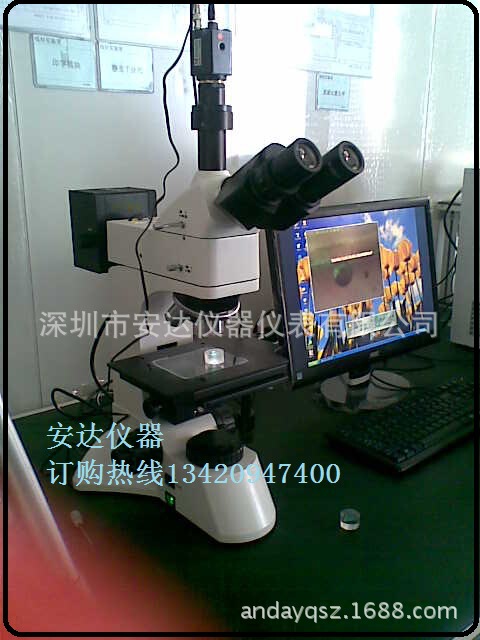

金相切片分析显微镜/明暗视场PCB线路板专用，金相切片分析仪
ADL3230BD正置明暗视场透反射金相显微镜是一种多用途工业检验用光学仪器，配置明/暗场物镜、大视野目镜与偏光观察装置，透反射照明采用“柯勒”照明系统，视场清晰。可用于半导体硅晶片、LCD基板、电路板、固体粉未及其它各种透明或不透明工业试样的检验，是生物学、金属学、矿物学、精密工程学、电子工程学等研究的理想仪器.
性能特点
▲ 采用无限远光学系统及模块化功能设计。
▲ 长工作距离明/暗视场平场物镜，视场大而清晰。
▲ 广角平场目镜：视场直径Ф22mm。
▲ 粗微动同轴调焦机构，粗动松紧可调，带限位锁紧装置，微动格值:2μm。
▲ 内置式可切换偏光观察装置，起偏器可360°旋转。
▲ 上光源采用翻盖式12V50W卤素灯箱，更换灯炮安全便捷，下光源采用12V30W卤素灯，加装散热片。
▲ 三目镜筒可自由切换目视观察与显微摄影，摄影时可100%通光，适合暗视场显微图像拍摄。
放大倍数可选择5X,10X,20X,40X,50X,60X,80X,100X物镜
配300万像素或500万像素CCD摄像头,校准尺0.1mm/格,惠普或联想电脑一台（含17尺显示器）
标准配置
| 型号
|
ADL3230BD
|
|
目镜
|
大视野WF10X(视场数Φ22mm), 带分划目镜和分划尺,格值0.1mm/格
|
|
物镜
|
无限远长工作距离平场消色差明/暗视场物镜（无盖玻片)
|
|
PL L5X/0.12 B.D工作距离(Work distance)：9.7 mm
| |
|
PL L10X/0.25 B.D工作距离(Work distance)：9.3 mm
| |
|
PL L20X/0.40 B.D工作距离(Work distance)：7.2 mm
| |
|
PL L40X/0.60 B.D工作距离(Work distance)：3.0 mm
| |
|
|
PL L60X/0.70 B.D工作距离(Work distance)：3.18 mm
|
|
目镜筒
|
三目镜,倾斜30??0??8,(内置检偏振片,可进行切换),
|
|
落射照明系统
|
12V 50W卤素灯,亮度与灯炮位置可调
|
|
内置视场光阑、孔径光阑、滤色片转换装置，推拉式检偏器与起偏器
| |
|
调焦机构
|
粗微动同轴调焦,微动格值:2μm,带锁紧和限位装置
|
|
转换器
|
五孔(内向式滚珠内定位)
|
|
载物台
|
双层机械移动式(尺寸:210mmX140mm,移动范围:75mmX50mm)
|
|
|
|
|
蓝滤色片和磨砂玻璃,12V 30W,亮度可调
| |
|
集光器，卤素灯照明适用(内置视场光栏)
| |
|
12V 30W卤素灯,亮度可调
|
