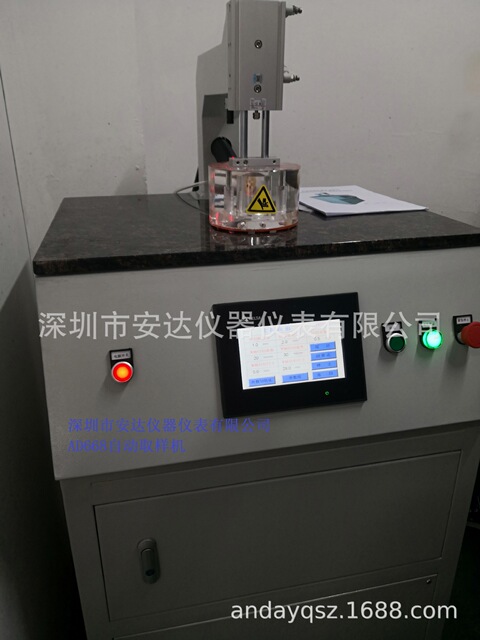

PCB线路板AD668金相切片全自动取样机

　　PCB线路板AD668金相切片全自动取样机

　　Model No.型号：AD668

　　Automatic specimen cutting machine for micro section

　　印制线路板金相切片取样机（全自动）

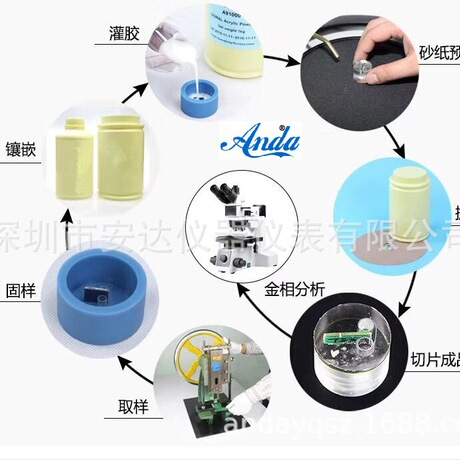

　　Application: PCB factory physical laboratory Metallurgical sample cutting (bare board)

　　适用范围：PCB 厂金相实验室取样用。（适用于覆铜板即没有装配元件的 PCB 板）

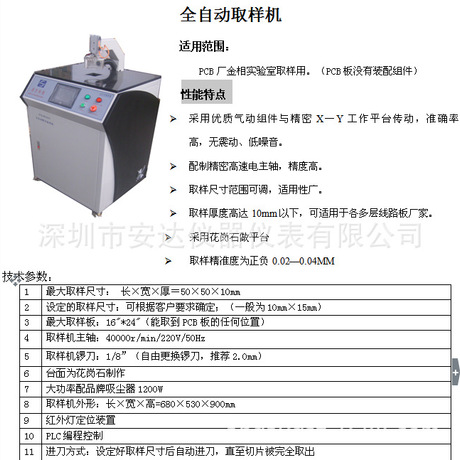

　　Technical parameters 技术参数：

　　1. Max sample cutting size 取样尺寸: L*W*H=50*50*8mm

　　2. Min Sample cutting size 最小取样尺寸: 5*5*8mm

　　3. Sample size: can be set according to customer requirement (normal size is 20*15mm)

　　样品尺寸: 可根据客户要求设定（一般为 20*15mm）

　　4. Max board size: 16”*24” (can take sample at any place of the board)

　　台面尺寸 16*24"（能取到 PCB 板的任何位置） 喉深：28cm

　　5. Machine spindle spec: 25000r/min/220V/50Hz

　　取样机主轴：25000r/min/220V/50Hz

　　6. Machine router spec: 1/8” (can change router size according your requirement, but we recommend size is 2.0mm )

　　取样机锣刀：1/8”（自由更换锣刀，推荐 2.0mm）

　　7. Router stepping in a method: when the setting is finished, the router gets inside automatically, and when the routing finished, the router automatically go out.

　　进刀方式：设定好取样尺寸后自动进刀，直至切片被完全取出

　　8. Machine is equipped with vacuum cleaner.

　　取样机配备吸尘器

　　9. Machine dimension： 680*530*1200mm

　　取样机外形：长×宽×高=680×530×1200mm

　　10. Laser positioning to make it precise.

　　红外灯定位

　　11. PLC programming controlling

　　PLC 程序设计控制

　　12. Need air supply，air tube dia 8mm

　　启动需要气源，气管直径8mm

　　13. The sampling machine uses drilling and milling, to avoid sample deformation, to ensure test accuracy

　　该取样机采用钻铣方式，避免了样片变形，保证测试准确度
