| 型号 |
THC-10B |
工作原理 |
磁性测厚仪 |
| 用途 |
楼板测厚仪 |
测量范围 |
1-10 |
| 显示方式 |
指示灯分级 |
电源电压 |
9 |
| 加工定制 |
否 |
外形尺寸 |
THC-10B |
| 重量 |
0.1 |
产地 |
CHINA |

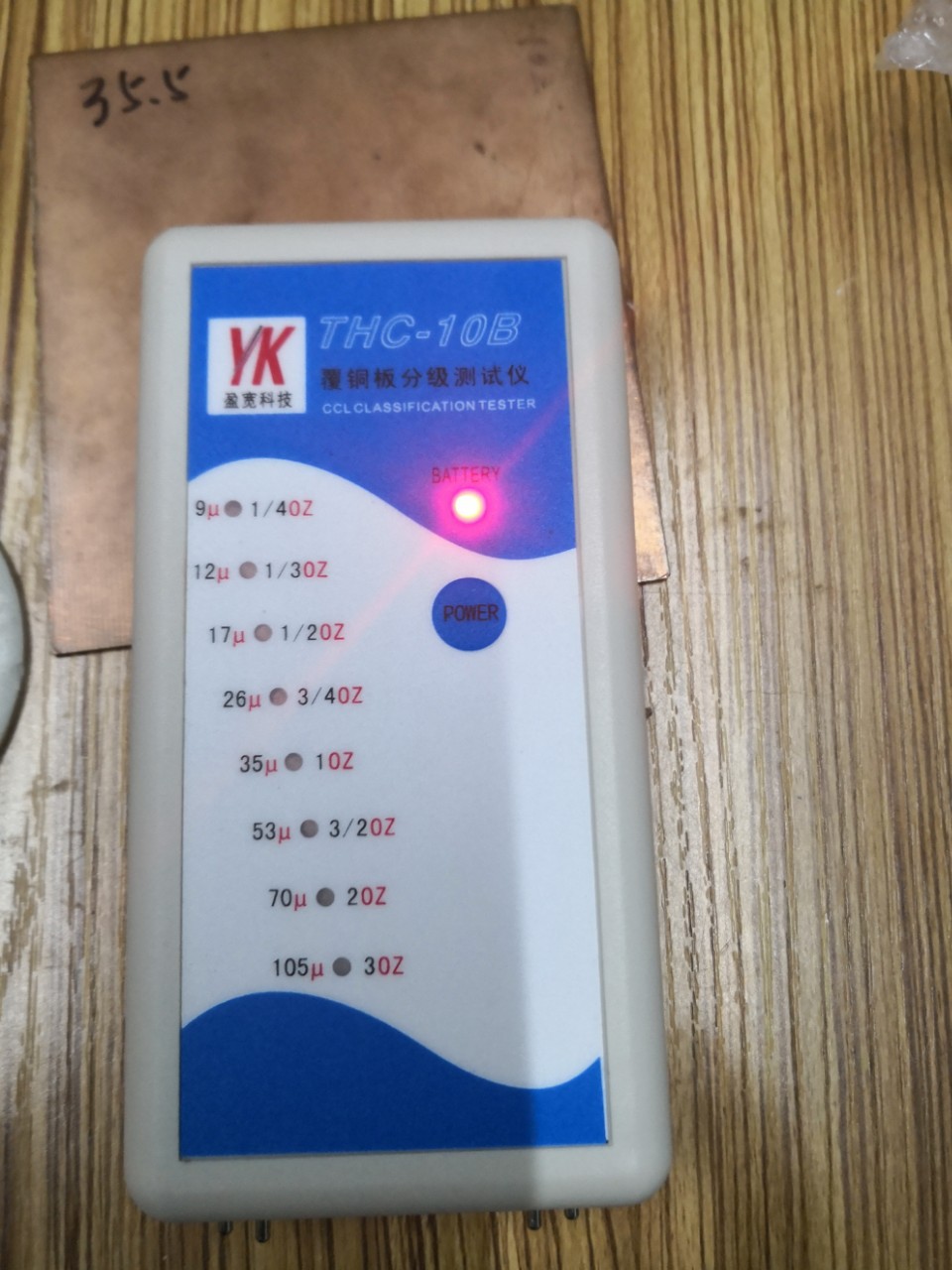

THC-10B型覆铜板分级测试仪使用说明书
一、用途 当您作为专业线路板厂采购人员欲购买覆铜板，对铜箔厚度产生疑问时，当您作为材料检验或车间生产质检人员，对基板的铜箔把握不准时，您可能会有深刻体会，要是有一台可以装在口袋里随时可以对覆铜板进行复检的“覆铜板分级测试仪”就好了。本公司生产的覆铜板分级测试仪就可满足您以上的愿望，只需要一秒钟就可以测出覆铜板铜箔的厚度，非常方便，测试数据稳定可靠。 二、技术参数
1、 测试厚度：9μ、 12μ、 17μ、26μ、35μ 53μ、 70μ 、105
1/4OZ、1/3OZ、1/2 OZ、3/4oz、1 OZ、 1.5oz、2 OZ 、3oz
2、 电源：6F22 9V层叠电池
3、 整机体积: 120mm×60mm×22mm
4、 整机重量:200克
三、使用方法
1、 首先按下面板上方的电源开关POWER按键，电源BATTERY指示灯亮。

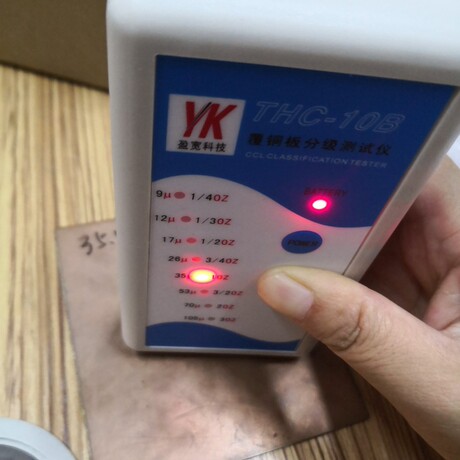

2、 将4探针（2个带弹性探针和2 个固定探针）对准铜箔表面，轻轻的水平按下，使其和铜箔板接触可靠。

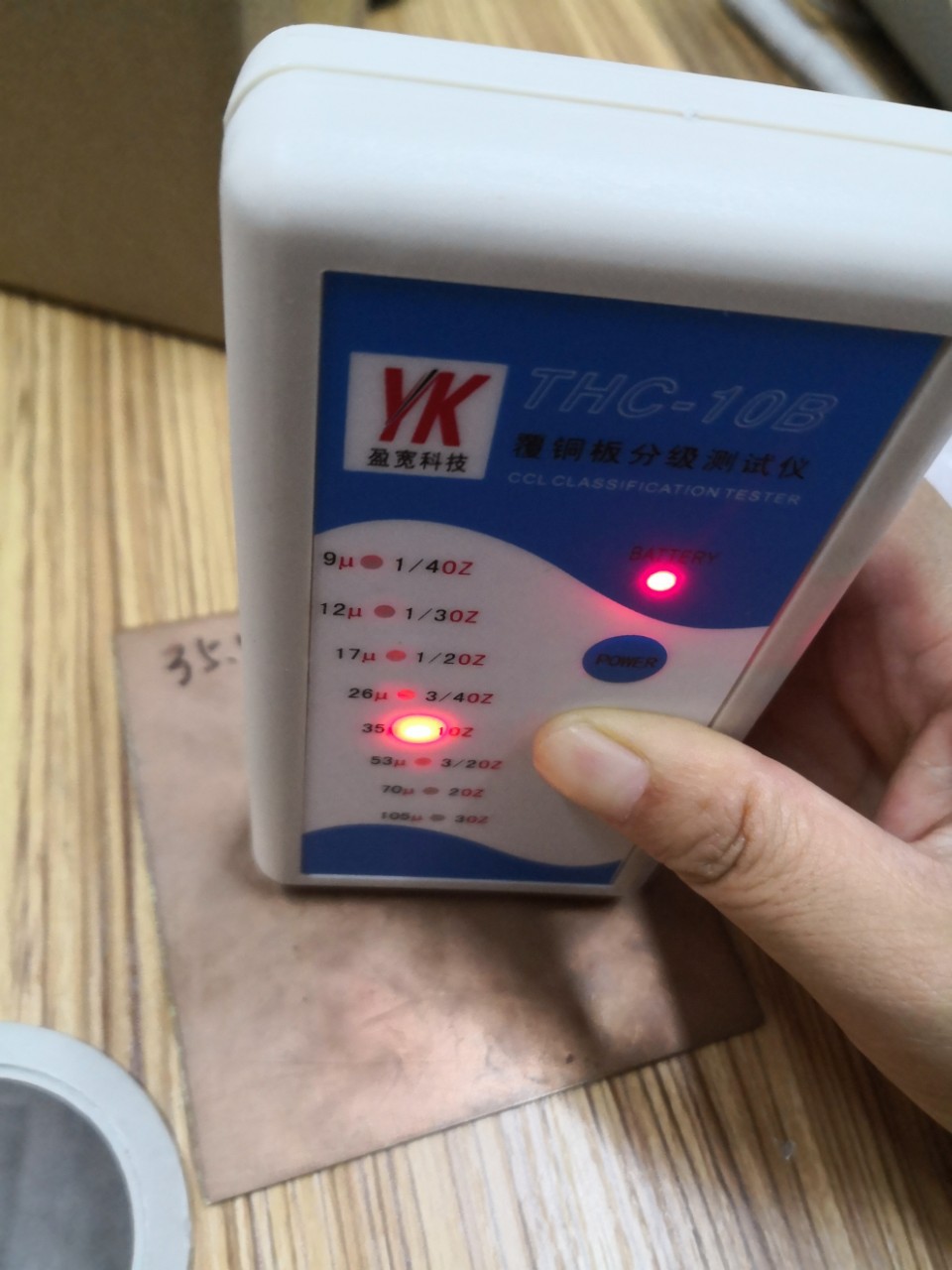

3、 此时仪器面板上有一只LED亮，其指示对应的厚度即为该铜箔厚度。
4、 测试完毕，仪器约20秒后自动关机以免浪费电池。
四、使用注意1、 在测量前，请先将覆铜板铜箔表面的油污用净布擦干净，以保持测量无误。
2、 由于测量的边缘效应，特别是在测量板材尺寸小于15cmX15cm时，请尽量将测试探针放在被测铜箔板中间位置以保证测量的准确性。
3、 本仪器随机附送了一块标准厚度的铜箔板，出厂前经过精密校正，请定期用该标准板校正机器，如发现测试数据错误或不稳定请联系我们售后服务人员，给您解决（注意：因该标准板面积较小，请校正时尽量放在中间位置测量！靠近边缘测出的数据不作数！）。
4、 如发现电源指示灯变暗，即表示仪器需更换电池。
5、 长期不用时，请将电池取出。
6、 如仪器出现非正常故障，请勿自行修理，请直接寄往我公司技术服务部，给您解决。
7、 该仪器实行一年保修，终身维修。
