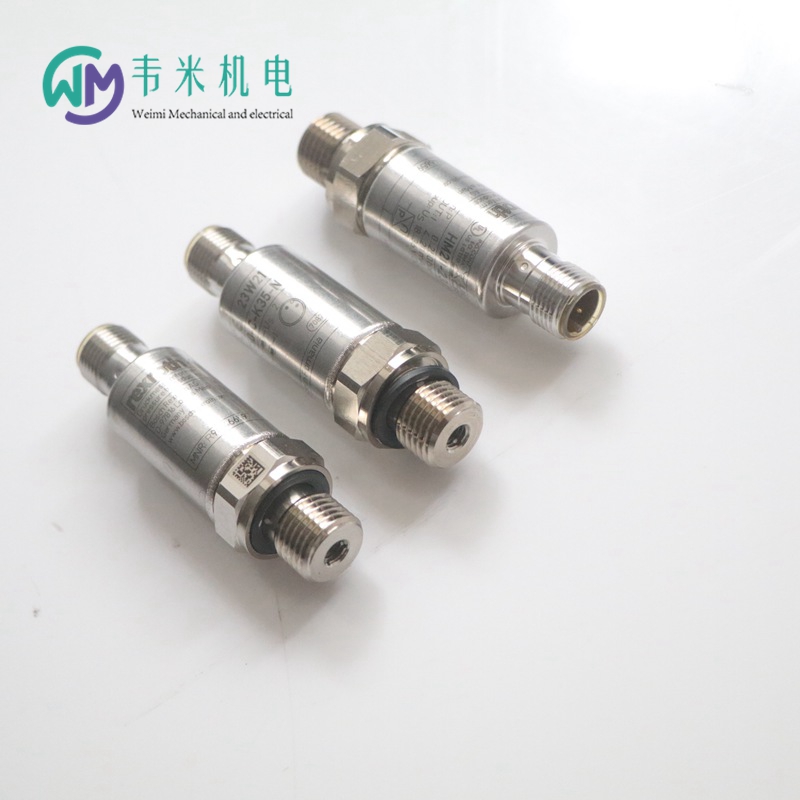

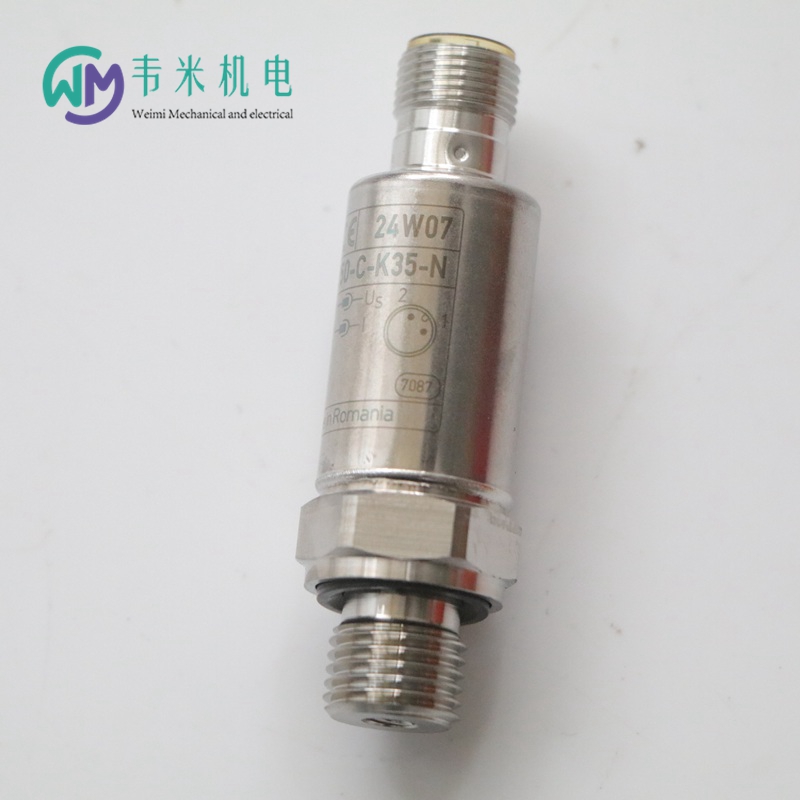

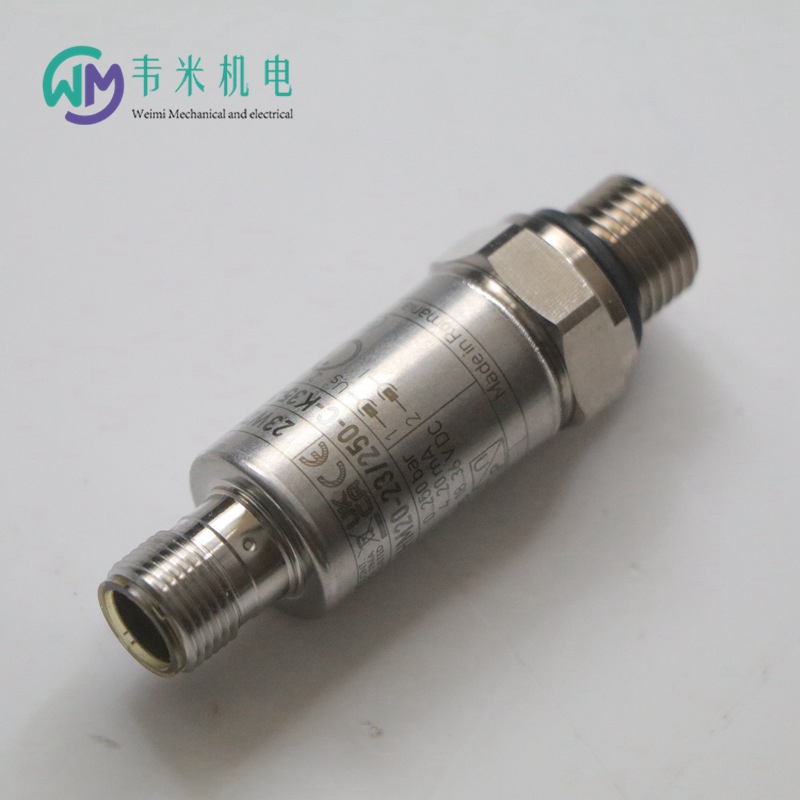

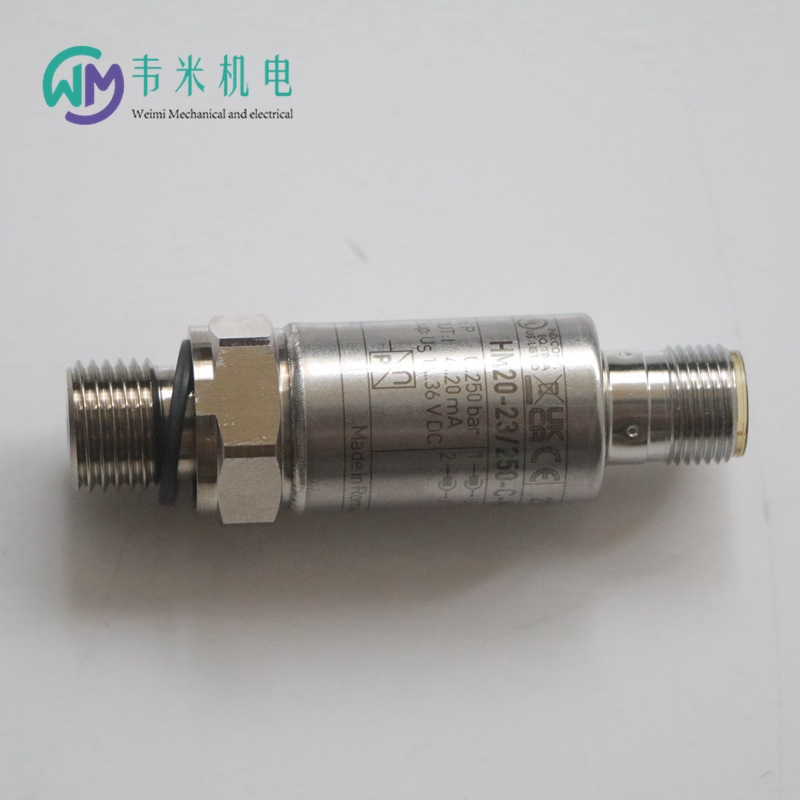

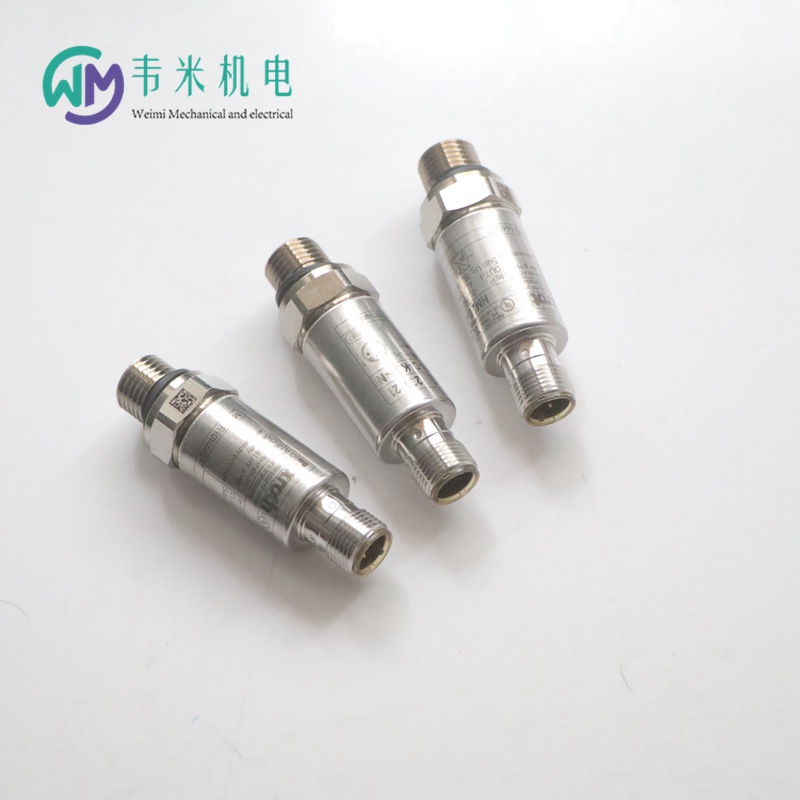

Rexroth压力传感器R901342035 HM20-2X/630-C-K35-N全新原装

　　Rexroth压力传感器R901342035 HM20-2X/630-C-K35-N全新原装 进口 供应 欢迎来电咨询 联系人：宋奎

　　适合液压应用的压力传感器

　　型号 HM20

　　特点

　　测量液压系统压力

　　? 8 档测量范围,可达 630 bar

　　? 带薄膜测量元件的传感器

　　? 与介质接触的元件由不锈钢制成

　　? 高爆裂压力、反向极性、过电压和短路保护，确保操作安全

　　? 度等级 0.5

　　? 的非重复性 < 0.05 %

　　? 工作温度范围广 –40 ... +85 °C

　　? 船用认证 DNV-GL 适用于所有带电流输出的型号

　　----产品特征：

　　- 测量液压系统中的压力

　　- 至 630 bar 的 8 个测量范围

　　- 带薄膜测量单元的传感器

　　- 接触介质的不锈钢部件

　　- 通过较高的断裂压力,反极性保护,过压保护及短路保护实现运行安全性

　　- 精度等级 0.5

　　- 的非重复性 < 0.05 %

　　- 较大的工作温度范围 -40 至 85 °C

　　----技术数据：

　　工作电压：16 ... 36 VDC

　　输出信号：0.1 ... 10 V / 4 ... 20 mA

　　压力范围：0 ... 100/250/400 bar

　　精度等级：< 0.5 %

　　设置时间：< 1 ms

　　温度系数：< 0.1/10 K %

　　液压油温度范围：-40 ... 90 °C

　　周围温度范围：-40 ... 85 °C

　　电气连接：4 极 M12 传感器接头

　　Rexroth压力传感器R901342035 HM20-2X/630-C-K35-N全新原装

　　HM20

　　R901364927 HM20-2X/010-C-K35-N

　　R901371391 HM20-2X/010-H-K35-N

　　R901342022 HM20-2X/050-C-K35-N

　　R901342023 HM20-2X/050-H-K35-N

　　R901342024 HM20-2X/100-C-K35-N

　　R901342025 HM20-2X/100-H-K35-N

　　R901381345 HM20-2X/160-C-K35-N

　　R901381347 HM20-2X/160-H-K35-N

　　R901466597 HM20-2X/250-C-K35-N

　　R901456333 HM20-2X/250-H-K35-N

　　R901466599 HM20-2X/315-C-K35-N

　　R901342038 HM20-2X/315-F-C13-0,5-N

　　R901466600 HM20-2X/315-H-K35-N

　　R901456334 HM20-2X/400-C-K35-N

　　R901466598 HM20-2X/400-H-K35-N

　　R901342035 HM20-2X/630-C-K35-N

　　R901342036 HM20-2X/630-H-K35-N

　　R901466600 HM20-2X/315-H-K35-N

　　R901456334 HM20-2X/400-C-K35-N

　　R901466598 HM20-2X/400-H-K35-N

　　R901295668 HM20-1X/100-C-K35

　　R901295667 HM20-1X/100-H-K35

　　R901296640 HM20-1X/250-C-K35

　　R901296641 HM20-1X/250-H-K35

　　R901295669 HM20-1X/400-C-K35

　　R901295670 HM20-1X/400-H-K35

　　R901364927 HM20-2X/10-C-K35

　　R901364927 HM20-2X/010-C-K35-N

　　R901371391 HM20-2X/10-H-K35

　　R901342024 HM20-2X/100-C-K35

　　R901342024 HM20-2X/100-C-K35-N

　　R901407030 HM20-2X/100-F-K35

　　R901342025 HM20-2X/100-H-K35

　　R901342025 HM20-2X/100-H-K35-N

　　R901431625 HM20-2X/100-H-K35 + ZC0067

　　R901342040 HM20-2X/125-F-C19-0,16

　　R901381345 HM20-2X/160-C-K35

　　R901365994 HM20-2X/160-F-C15-0,25-V

　　R901381347 HM20-2X/160-H-K35

　　R901342026 HM20-2X/250-C-K35

　　R901466597 HM20-2X/250-C-K35-N

　　R901396767 HM20-2X/250-C-K35-V-N

　　R901365996 HM20-2X/250-F-C15-0,25-V

　　R901342041 HM20-2X/250-F-C19-0,16

　　R901342027 HM20-2X/250-H-K35

　　R901456333 HM20-2X/250-H-K35-N

　　R901342029 HM20-2X/315-C-K35

　　R901466599 HM20-2X/315-C-K35-N

　　R901342038 HM20-2X/315-F-C13-0,5

　　R901434727 HM20-2X/315-F-C19-0,16

　　R901342030 HM20-2X/315-H-K35

　　R901466600 HM20-2X/315-H-K35-N

　　R901342033 HM20-2X/400-C-K35

　　R901456334 HM20-2X/400-C-K35-N

　　R901342043 HM20-2X/400-F-C19-0,16

　　R901342034 HM20-2X/400-H-K35

　　R901431631 HM20-2X/400-H-K35 + ZC0067

　　R901466598 HM20-2X/400-H-K35-N

　　R901342022 HM20-2X/50-C-K35

　　R901342022 HM20-2X/050-C-K35-N

　　0811405556 HM18-1X/060-C-R/V0/0

　　0811405549 HM18-1X/060-C-S/V0/0

　　0811405533 HM18-1X/060-V-S/V0/0

　　0811405548 HM18-1X/100-C-S/V0/0

　　0811405537 HM18-1X/100-N-S/V0/0

　　0811405554 HM18-1X/100-V-S/V0/0

　　0811485539 HM18-1X/160-C-B/V0/0

　　0811405539 HM18-1X/160-C-B/V0/0

　　0811405551 HM18-1X/160/V1/0 12-31

　　0811405534 HM18-1X/200-N-B/V0/0

　　0811405536 HM18-1X/200-N-S/V0/0

　　0811405550 HM18-1X/200/V1/0

　　0811405545 HM18-1X/210-C-B/V0/0

　　0811405543 HM18-1X/210-C-R/V0/0

　　0811405541 HM18-1X/210-C-S/V0/0

　　0811405552 HM18-1X/210-D-R/V0/0

　　0811405531 HM18-1X/210-V-R/V0/0

　　0811405540 HM18-1X/210-V-S/V0/0

　　0811405559 HM18-1X/315-V-B/V0/0

　　0811405546 HM18-1X/350-C-B/V0/0

　　0811405544 HM18-1X/350-C-R/V0/0

　　0811405542 HM18-1X/350-C-S/V0/0

　　0811405553 HM18-1X/350-D-R/V0/0

　　0811405535 HM18-1X/350-N-B/V0/0

　　0811405557 HM18-1X/350-N-S/V0/0

　　0811405538 HM18-1X/350-N-S/V0/0

　　0811405532 HM18-1X/350-V-R/V0/0

　　0811405547 HM18-1X/350-V-S/V0/0

　　R961010121 ADAPTERSTECKER HM17-C/HM20-C

　　R900773057 HM17-1X/050-C/V0/0

　　R900773131 HM17-1X/050-F/V0/0

　　R900773116 HM17-1X/050-H/V0/0

　　R900773060 HM17-1X/100-C/V0/0

　　R900773133 HM17-1X/100-F/V0/0

　　R900773117 HM17-1X/100-H/V0/0

　　R900773062 HM17-1X/200-C/V0/0

　　R900773135 HM17-1X/200-F/V0/0

　　R900773118 HM17-1X/200-H/V0/0

　　R900773064 HM17-1X/250-C/V0/0

　　R900773136 HM17-1X/250-F/V0/0

　　R900773122 HM17-1X/250-H/V0/0

　　R900773065 HM17-1X/315-C/V0/0

　　R900773137 HM17-1X/315-F/V0/0

　　R900773124 HM17-1X/315-H/V0/0

　　R900773066 HM17-1X/400-C/V0/0

　　R900773138 HM17-1X/400-F/V0/0

　　R900773125 HM17-1X/400-H/V0/0

　　R900773067 HM17-1X/450-C/V0/0

　　R900773139 HM17-1X/450-F/V0/0

　　R900773126 HM17-1X/450-H/V0/0

　　R900773068 HM17-1X/600-C/V0/0

　　R900773141 HM17-1X/600-F/V0/0

　　R900773127 HM17-1X/600-H/V0/0

　　R901035610 HM16-1X/100C15-A

　　R900761901 HM16-1X/100K41

　　R900715362 HM16-1X/160C14-A

　　R901013490 HM16-1X/250C15-A

　　R900774034 HM16-1X/250K41

　　R900759857 HM16-1X/25K41

　　R900985335 HM16-1X/315C13-A

　　R900335477 HM16-1X/315K41

　　R900759853 HM16-1X/50K41

　　R900086311 HM15-1X/10

　　R900021746 HM15-1X/100

　　R900020327 HM15-1X/200

　　R900021560 HM15-1X/315

　　R900021561 HM15-1X/450

　　R900031248 HM15-1X/50

　　R900022866 HM15-1X/600

　　R900226044 HM14-1X/10

　　R900021559 HM14-1X/100

　　R900021313 HM14-1X/200

　　R900021314 HM14-1X/315

　　R900021315 HM14-1X/450

　　R900033422 HM14-1X/50

　　R900089708 HM14-1X/600

　　R987009675 HM14-1X/200

　　R987010011 HM14-1X/315

　　R987009926 HM14-1X/450

　　R900219576 HM13-1X/250 &

　　R900174374 HM13-1X/315 &

　　R900220010 HM13-1X/400 &

　　R987035370 HM13-1X/315

　　R900021316 HM12-1X/250

　　R900199871 HM12-1X/315

　　R900021317 HM12-1X/400

　　Rexroth压力传感器R901342035 HM20-2X/630-C-K35-N全新原装

　　压力传感器的螺纹有很多种，常见的有NPT、PT、G、M，都是管螺纹。

　　NPT 是 National (American) Pipe Thread 的缩写，属於美国压力传感器标准的 60 度锥管螺纹，用于北美地区.国家标准可查阅 GB/T12716-1991

　　PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏压力传感器螺纹家族，多用於欧洲及英联邦国家.常用於水及煤气管行业，锥度规定为 1:16。国家标准可查阅 GB/T7306-2000

　　G 是 55 度非螺纹密封管螺纹，属惠氏压力传感器螺纹家族.标记为 G 代表圆柱螺纹。国家标准可查阅 GB/T7307-2001

　　M 是公制普通螺纹，如M20*1.5表示直径为20mm，螺距为1.5，如客户无特殊要求，压力传感器一般为M20*1.5螺纹。

　　另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸。行内人通常用分来称呼螺纹尺寸，一寸等于8分，1/4 寸就是2分，如此类推。G 好像就是管螺纹的统称(Guan)，55、60度的划分属于功能性的，俗称管圆。螺纹由一圆柱面加工而成。

　　ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管压力接头都是这样的，老国标标注为Rc

　　公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是压力传感器螺纹 大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。公制螺纹用公制单位，美英制螺纹用英制单位。

　　管螺纹主要用来进行压力管道的连接，其内外螺纹的配合紧密，压力传感器管螺纹有直管与锥管两种。公称直径是指所连接的压力管道直径，显然螺纹大径比公称直径大。 1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸

　　液压系统的主要是通过改变压强来增加力的作用，随着计算机和自动控制技术的发展，液压支架的电液控制

　　技术也得到了发展。液压系统的压力是所有液压执行器的工作动力，也是大多数液压控制部件的控制中心，

　　它存在于用液压元件和连接液压元件的管道密封的管道中，反映了液压系统的工作状态，可以说是整个系统

　　的核心。

　　在液压系统中，力的闭环控制主要是压力传感器产生作用，液压系统中压力传感器的工作原理是压力直接作

　　用在传感器的膜片上，使膜片产生与介质压力成比例的微位移，导致传感器的阻力发生变化，并通过使用电

　　子电路检测变化，转换输出对应于该压力的标准信号。

　　当液体介质流过压力传感器时，液体压力作用在安装在传感器壳体上的不锈钢上，然后通过密封的硅油传递到扩

　　散硅膜片上，参靠端的压力作用在另一个面上，隔膜的一侧。因此，施加在隔膜两侧的压力差产生应力，隔膜的

　　一侧受压，另一侧被拉动，一对应变片位于压缩区，另一个相应的变量位于拉伸区。两个相应的切片连接成一个

　　完整的动态桥，以增加输出信号。

　　当液压系统控制阀芯突然移动时，在很短的时间内形成很大的作用力，在使用液压系统中，如果没有考虑到这种极

　　端条件，任何压力传感器都可能被快速销毁。此外，压力传感器也会受到来自液压泵的不间断压力脉冲的影响。
