| 功能 |
用来检测气缸活塞位置的、即检测活塞运动行程 |
材质 |
PMSAA-JNSK01 |
| 重量 |
300 |
型号 |
SC-540 |

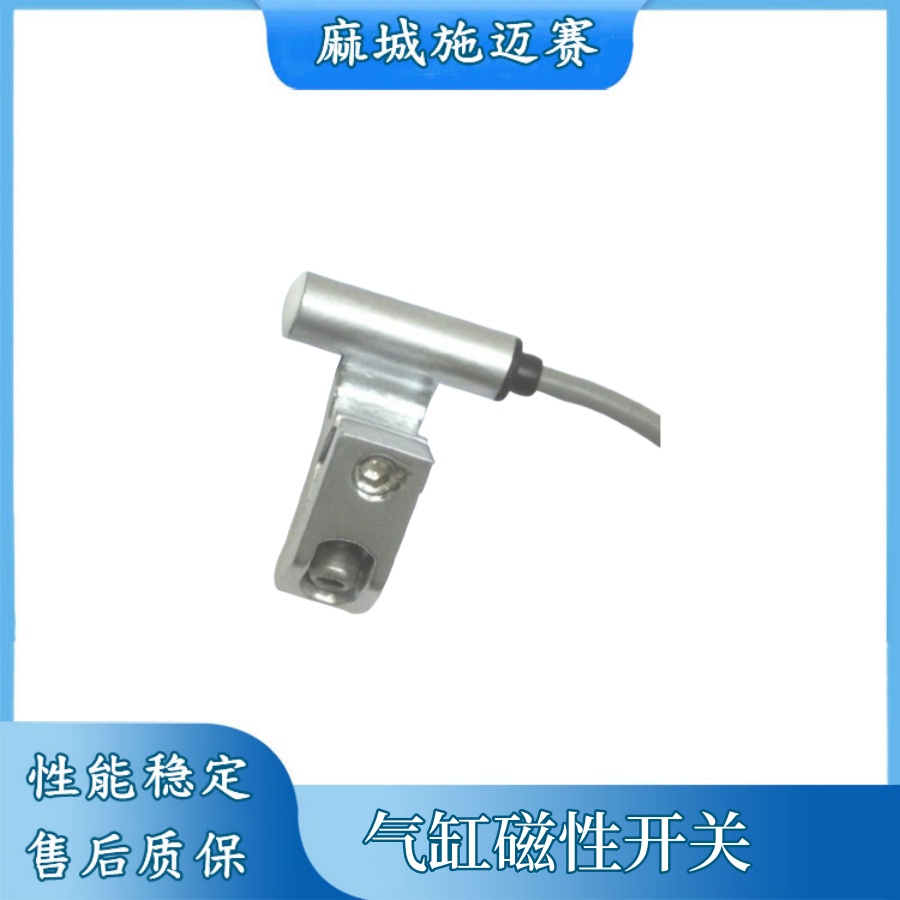

磁性开关PMSAA-JNSK01;0-250VAC/DC,单触点 长距离磁控开关 介绍产品概述
磁性开关PMSAA - JNSK01是一种利用磁感应原理工作的开关，是替代进口的国产化产品。它主要用于检测气缸活塞位置，即检测活塞运动行程，可分为接点型和无接点型（包括无接点型NPN、无接点型PNP、无接点抗磁型）。用于检测气缸行程的位置，不需再行程两端设置机控阀（或行程开关）及其安装架，不需要在活塞杆端部设置撞块，所以使用方便、结构紧凑。可靠性高，寿命长、成本低、开关反应时间快，故得到广泛应用。
产品构成
防爆磁接近开关由磁体和开关触头两部分构成。磁体分为电磁体和永磁体两种，可根据控制需要选择；开关触头有常开接点、常闭接点及转控接点三种形式，根据实际需求选择。磁体和触头要装在同一轴线上，且二者间距离需在工作距离之内，同时开关触头周围不能有强磁场，以免造成影响。
产品特点性能优势
作用距离远：电磁铁作用距离120mm，永磁铁作用距离150mm。
带负载能力强：可直接带3A（有效值）负载，无需加中间继电器过渡，安全、可靠、方便。
灵敏度高，反应速度快：响应时间小于2.5ms。
适应恶劣环境能力强：适应温度范围宽，为 - 50℃ - +120℃；具有较强的防护等级，如部分产品防护等级达到IP65或IP68；能防水、防灰尘。
安全可靠：只要在开关附近无强磁场，同时按产品技术说明书要求安装，就能确保开关50万次没有误动作，可靠性高。
非接触式开关：靠磁感应动作，从根本上解决了因接触而产生误动作的问题。
检测动作距离大：普通磁性开关感应距离在3 - 5mm之间，该产品感应距离可达20mm，动作区间能达到6CM之长（可根据客户要求调整，距离有3厘米和6CM），能有效提高被控设备的工作效率。
主要特性
电气参数
电压范围：0-250V AC/DC（兼容交流和直流）。
触点类型：单触点（常开或常闭，需确认具体型号后缀）。
负载电流：需参考规格书（通常为毫安级至数安培）。
机械特性
长距离感应：磁铁与开关之间的有效感应距离较远（具体距离需查规格书，通常为几毫米至几十毫米）。
安装方式：非接触式，可通过螺丝或支架固定。
环境适应性
防护等级：可能为 IP67（防尘防水，需确认）。
温度范围：通常为 -25°C 至 +70°C（工业级）。
输出信号
无源开关信号（干触点），直接通断电路，无需额外电源。
气缸磁性开关的作用
1、气缸的磁性开关主要是作为位置信号提供给控制器，控制器检测到磁性开关信号的有无，对气缸实现位置控制、到位停止、到位启动。
2、磁性开关的信号可以直接输出到TPC8-8TD表格程序控制器的输入端，实现上述功能，还可以通过控制器的判断间接实现到位报警、未到位报警、物料检测，以及可以对气缸的动作次数进行计数和循环次数的控制。
3、如果不使用磁性开关，通过控制器内部的定时控制也是可以实现各种动作的控制，由于气压不稳气缸的行程时间的误差，因此必须设置较长的定时时间才能可靠的工作，这样定时控制会降低设备的工作效率。而使用磁性开关来检测气缸的位置和状态，可以有效地提高被控设备的工作效率。
气缸磁性开关的安装位置
磁性开关可以安装在行程末端，也可以安装在行程中间的任意位置上。
对于要将磁性开关安装在行程中间的情况（例如要使活塞在行程中途的某一位置停止），开关的安装位置可按照如下方法确定。在活塞应停止位置使活塞固定，让磁性开关在活塞的上方左右移动，找出开关开始吸合时的位置，则左右吸合位置的中间位置便是开关的高灵敏度位置。磁性开关应固定在这个高灵敏度位置。
其他优势
采用磁感应原理，从根本上解决了来自任何电场干扰造成的影响；具有安装方便、使用寿命长等特点；工作特性为半球形。
技术参数
测量长度：60mm（无间断距离）。
感应距离：20mm。
工作电压：0 - 250VDC/AC。
触点容量：0 - 250VDC/AC 6A。
防护等级：IP68，外壳材质为316L，可在高温环境下稳定正常使用，耐100℃高温。
典型应用场景
位置检测：如气缸活塞位置、门窗开闭状态、传送带行程控制。
安全控制：设备门禁开关、防护罩位置监控。
自动化设备：替代机械限位开关，减少磨损。
如果不使用磁性开关，通过控制器内部的定时控制也是可以实现各种动作的控制，由于气压不稳气缸的行程时间的误差，因此必须设置较长的定时时间才能可靠的工作，这样定时控制会降低设备的工作效率。而使用磁性开关来检测气缸的位置和状态，可以有效地提高被控设备的工作效率。

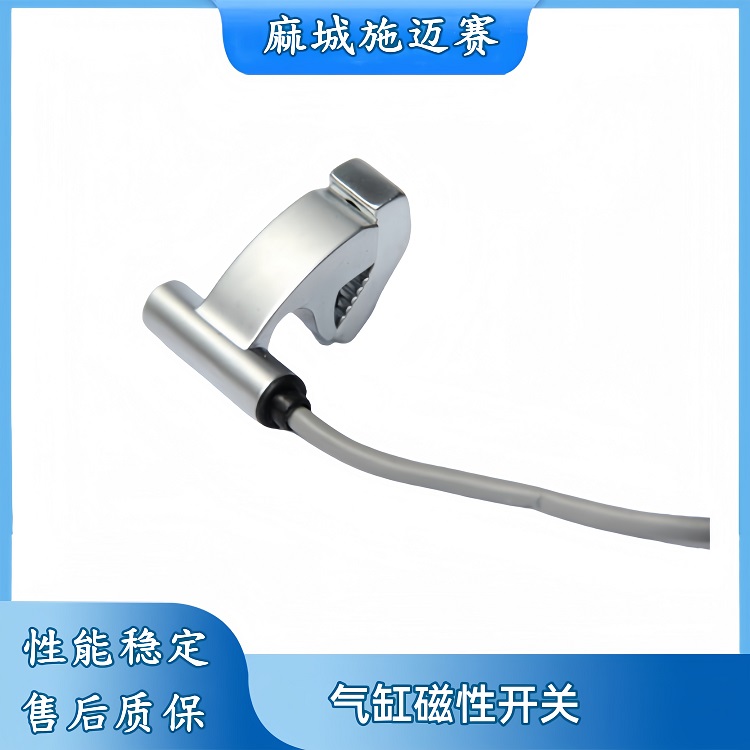

磁性开关PMSAA-JNSK01;0-250VAC/DC,单触点 长距离磁控开关
应用范围
广泛应用于轧钢、炼焦、造船、矿山及起重、运输等方面作位置控制开关，或取代原有的滑道接触器机械限位开关等，也主要应用于焦炉设备、翻车机设备等其他钢铁设备。
使用注意事项
电压和电流应避免超出使用范围。
严禁磁性开关与电源直接接通，必须同负载（如继电器等）串联使用。
磁性开关选用连接之前，要确认使用的工作电源，采用直流电源时，磁性开关的红色线接电源的正极。
请避免在有强磁场、大电流的环境使用磁性开关气缸，若要使用，请加屏蔽装置。
磁性开关PMSAA-JNSK01;0-250VAC/DC,单触点 长距离磁控开关
气缸磁性开关使用注意事项
1）从安全考虑，两磁性开关的间距应比大磁滞距离大3mm。
2）磁性开关不得装在强磁场设备旁（如电焊设备等）。
3）两个以上气缸磁性开关平行使用时，为防止磁性体移动的相互干扰，影响检测精度，两缸筒间距离一般应大于40mm。
4）活塞接近磁性开关时的速度v不得大于磁性开关能检测的速度vmax。大速度vmax与磁性开关的最小动作范围lmin、磁性开关锁带负载的动作时间tc之间的关系为：vmax=lmin/tc
例如，磁性开关连接的电磁阀的动作时间t=0.02s，磁性开关的最小动作范围lmin=10mm，则磁性开关能检测的速度vmax=500mm/s。若气缸活塞的速度小于500mm/s，则此磁性开关可以使用。若活塞运动速度大于500mm/s，又没有合适的通用型磁性开关可选，则只能选用带延时功能的磁性开关。
5）安装开关时拧紧螺钉的力矩要适当。力矩过大会损坏开关，力矩太小有可能使开关佳安装位置出现偏移。
6）要定期检查磁性开关的安装位置是否出现偏移。在设定位置活塞停止时对双色型开关，绿灯亮为正确，红灯亮则出现偏移了。
