| 型号 |
ZJ-HQ30-G48 |
开关数 |
单极 |
| 额定电压 |
220V |
额定电流 |
2 |
| 面板材质 |
不锈钢 |
适用范围 |
用于，电厂、钢铁、冶金、铸造、水泥厂、矿山等高温自动化控制领域 |
| 开关次数 |
500000 |
电寿命 |
100000 |
| 加工定制 |
是 |
检测距离 |
20 |
| 物料编号 |
SMS /45 |
外形尺寸 |
46.5*30 |
| 厂家 |
麻城施迈赛 |
|
接近开关ZJ-HQ30-G48四线制24VDC接线智能化辅助运输，在工业自动化控制系统中，接近开关作为一种常用的位置检测传感器，凭借其非接触式检测、响应速度快、可靠性高等优势，被广泛应用于机械制造、物流仓储、汽车等众多领域。ZJ-HQ30-G48作为一款四线制24VDC接近开关，具备常开（NO）与常闭（NC）双信号输出功能，能够为复杂的工业控制场景提供灵活的信号反馈。正确的接线是确保接近开关稳定运行、发挥其性能的关键环节，错误的接线不仅会导致设备无法正常工作，甚至可能损坏接近开关及相关控制元件。本次汇报将围绕ZJ-HQ30-G48四线制24VDC接近开关的接线展开，详细介绍其接线原理、规范流程、常见问题及解决措施，为相关技术人员提供全面的操作指导。
ZJ-HQ30-G48接近开关概述
基本参数
ZJ-HQ30-G48接近开关采用直流24VDC供电，属于四线制产品，具备常开和常闭两个信号输出端。其检测距离可达30mm，能够对金属目标进行非接触式检测，响应时间短，可满足高速运动场景的检测需求。该接近开关具有良好的抗干扰能力，能够在恶劣的工业环境中稳定工作，适用于各种自动化卡骆驰 线、仓储物流设备、机床等设备的位置检测、计数、限位等应用场景。
四线制优势
相较于两线制和三线制接近开关，四线制接近开关的优势在于同时具备常开和常闭双信号输出端。这一特性使得它能够在同一检测位置提供两种不同的信号状态，满足复杂控制逻辑的需求。例如，在一些需要同时检测物体的存在和缺失，或者需要在不同的动作阶段提供不同信号反馈的场景中，四线制接近开关可以减少传感器的使用数量，降低系统成本，同时简化系统布线。对于ZJ-HQ30-G48来说，双信号输出功能使其能够更好地适配多样化的工业控制需求，提升系统的灵活性和可靠性。
接线原理与规范
导线颜色定义
ZJ-HQ30-G48接近开关的导线颜色遵循工业通用，具体定义如下：
棕色线（BN）：连接电源正极（+24VDC），为接近开关提供工作电源。
蓝色线（BU）：连接电源负极（0V/GND），形成完整的电源回路。
黑色线（BK）：常开信号（NO）输出端，当接近开关检测到金属目标时，该输出端与电源负极导通，输出低电平信号；未检测到目标时，处于断开状态。
白色线（WH）：常闭信号（NC）输出端，当接近开关未检测到金属目标时，该输出端与电源负极导通，输出低电平信号；检测到目标时，处于断开状态。
接线原理
ZJ-HQ30-G48接近开关的接线主要包括电源回路和信号输出回路两部分。电源回路由棕色线和蓝色线分别连接电源的正负极，为接近开关内部电路提供工作电压。信号输出回路则通过黑色线和白色线分别连接外部负载，将检测到的信号传递给后续的控制设备，如PLC、继电器、信号灯等。
对于NPN型四线制接近开关（ZJ-HQ30-G48通常为NPN型），当检测到金属目标时，常开输出端（黑色线）与电源负极导通，此时如果负载的一端连接黑色线，另一端连接电源正极，负载将获得电压并工作；常闭输出端（白色线）则与电源负极断开，负载停止工作。反之，当未检测到目标时，常开输出端断开，常闭输出端导通，对应负载的工作状态也随之切换。

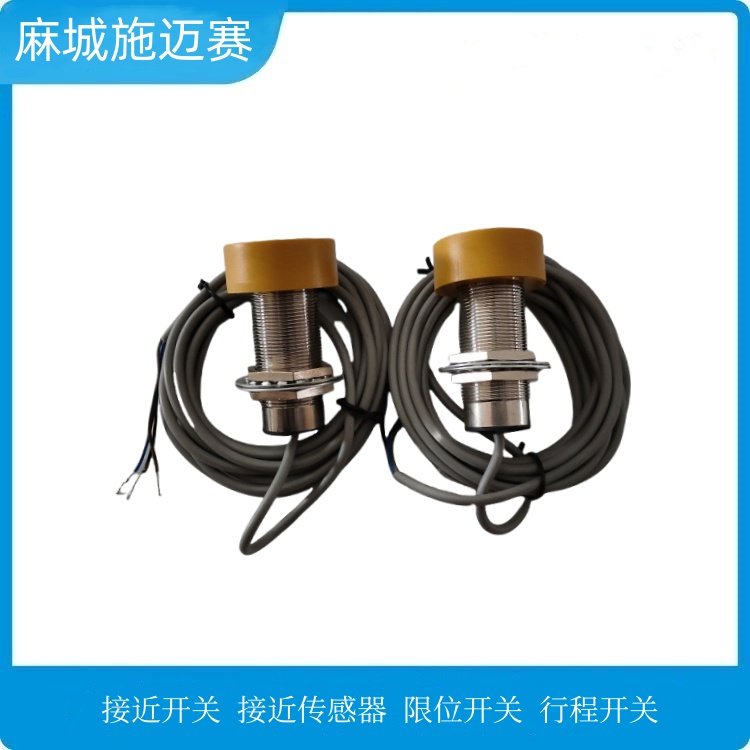

接近开关ZJ-HQ30-G48四线制24VDC接线智能化辅助运输
接线规范流程
前期准备在进行接线操作前，需要准备好所需的工具和材料，包括剥线钳、万用表、绝缘胶带、合适规格的导线等。同时，要确保电源处于断开状态，避免触电事故的发生。仔细检查接近开关的外观，确认其无损坏、引脚无变形，核对产品型号和参数，确保与实际需求一致。
电源接线首先，将棕色线连接到24VDC电源的正极，蓝色线连接到电源的负极。在接线过程中，要注意导线连接的牢固性，避免出现虚接现象。可以使用压线端子或焊接的方式进行连接，确保连接点的导电性良好。连接完成后，用绝缘胶带对连接点进行包裹，防止短路。
信号输出接线根据实际控制需求，将黑色线（常开信号）和白色线（常闭信号）分别连接到对应的负载。如果负载是信号灯或小型继电器线圈，可直接将负载的一端连接到信号输出端，另一端连接到电源正极（对于NPN型接近开关）。如果后续连接的是PLC的数字量输入模块，需要根据PLC的类型选择合适的接线方式。日系PLC（如三菱）通常采用公共输入端为电源0V的模式，此时应将接近开关的信号输出端连接到PLC的输入点，PLC的输入公共端（COM）连接到电源正极；欧系PLC（如西门子）则多采用公共输入端为电源正端的模式，这种情况下需要确认接近开关的信号类型是否匹配，若不匹配可能需要添加信号转换模块。
接线检查接线完成后，使用万用表对电源回路和信号输出回路进行检测。首先检测电源回路，测量棕色线和蓝色线之间的电压，确认是否为24VDC，确保电源连接正确。然后，模拟接近开关检测到目标和未检测到目标的状态，分别测量黑色线和白色线与电源正极之间的电压，检查信号输出是否正常。在检测过程中，要注意操作安全，避免万用表表笔短路。
通电测试在确认接线无误后，接通电源进行测试。观察接近开关的指示灯（若有）是否正常亮起，当用金属物体靠近接近开关时，检测常开和常闭信号输出对应的负载是否按照预期工作。例如，当检测到目标时，常开信号对应的信号灯亮起，常闭信号对应的信号灯熄灭；当移开金属物体时，信号灯的状态随之切换。如果测试过程中出现异常，应立即断开电源，检查接线是否存在错误或接近开关是否损坏。
常见接线问题及解决措施
电源极性接反
问题表现：接近开关无法正常工作，指示灯不亮，严重时可能损坏接近开关内部电路。 解决措施：立即断开电源，核对棕色线和蓝色线的连接，确保棕色线接电源正极，蓝色线接电源负极。对于直流型接近开关，电源极性接反是常见的错误，在接线时务必仔细核对导线颜色和电源标识。
信号输出端接错负载
问题表现：接近开关检测到目标时，负载的工作状态与预期不符，例如常开信号对应的负载在未检测到目标时工作，检测到目标时停止工作。 解决措施：检查信号输出端与负载的连接，确认黑色线和白色线是否连接到正确的负载。同时，根据接近开关的类型（NPN或PNP），确认负载的另一端是否连接到正确的电源端子。对于NPN型接近开关，负载的另一端应连接到电源正极；对于PNP型接近开关，负载的另一端应连接到电源负极。
接线虚接
问题表现：接近开关工作不稳定，信号输出时有时无，负载出现闪烁或间歇性工作的情况。 解决措施：检查所有接线连接点，确保导线与端子之间连接牢固。可以重新拧紧接线端子，或使用压线端子进行连接，避免因振动、氧化等原因导致的虚接现象。同时，对连接点进行绝缘处理，防止短路。
与PLC输入模块不匹配
问题表现：接近开关检测到目标时，PLC无法接收到信号，或信号显示异常。 解决措施：首先确认PLC输入模块的类型，是公共输入端为电源0V（日系模式）还是电源正端（欧洲模式）。对于日系PLC，应选用NPN型接近开关，将信号输出端连接到PLC输入点，PLC输入公共端连接到电源正极；对于欧系PLC，应选用PNP型接近开关，若使用NPN型接近开关，则需要添加信号转换模块，将NPN信号转换为PNP信号后再连接到PLC输入模块。
接近开关ZJ-HQ30-G48四线制24VDC接线智能化辅助运输
正确的接线是确保ZJ-HQ30-G48四线制24VDC接近开关稳定运行的基础。通过本次汇报，我们详细介绍了该接近开关的接线原理、规范流程、常见问题及解决措施。在实际操作中，技术人员应严格按照接线规范进行操作，做好前期准备、接线检查和通电测试等工作，避免因接线错误导致的设备故障和安全事故。同时，要充分了解接近开关的特性和PLC等控制设备的要求，确保整个系统的兼容性和稳定性。
工业自动化技术的不断发展，接近开关的应用场景将越来越广泛，对其性能和功能的要求也将越来越高。未来，ZJ-HQ30-G48这类四线制接近开关可能会在智能化、网络化方面进行升级，实现远程监控、故障诊断等功能。在接线方面，也可能会出现更加便捷、可靠的连接方式，如快速插拔接头、无线传输等，进一步提高安装和维护效率。我们应持续关注行业技术发展动态，不断提升自身的技能，以适应工业自动化发展的需求。 是关于接近开关ZJ-HQ30-G48四线制24VDC接线的汇报总结，详细涵盖了产品概述、接线原理、规范流程、常见问题及解决措施等内容，希望能为您的实际操作提供全面的指导。
