行程开关Z4VH 332-11Y-M20\IP67 限位开关

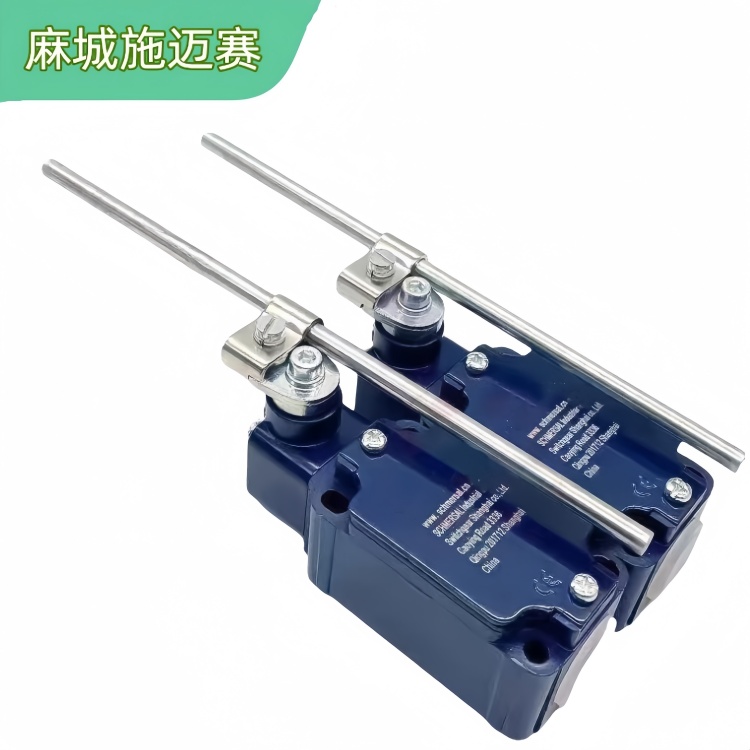

　　行程开关Z4VH 332-11Y-M20\IP67 限位开关在工业自动化控制系统中，行程开关作为关键的机械位置检测元件，其性能直接影响量产线的可靠性和安全性。本文以Z4VH 332-11Y-M20\IP67型号为例，深入剖析其技术特性与典型应用场景。行程开关采用金属外壳结构，防护等级达到IP67，可有效防御粉尘侵入和短暂液体浸泡。触点配置为1NO 5+1NC（常开常闭组合），额定负载能力达10A/250VAC，机械寿命超过100万次操作。其动作力为2.5±0.5N，回差角度控制在15°以内，确保触发精度。特别设计的M20螺纹接口便于现场安装，工作温度范围-25℃至+70℃适应多数工业环境。

　　型号解析：Z4VH 332-11Y-M20\IP67

　　这类型号通常遵循特定规则，各字段代表不同特性：

　　系列/基本型号：Z4VH

　　Z4V：通常代表一个特定的产品系列，具有特定的机械和电气特性。

　　H：可能代表重载/高电流容量。这是为要求严苛的工业环境设计的坚固型开关。

　　操作头/执行器类型：332

　　3：通常表示金属杠杆滚轮式执行器。

　　32：进一步定义杠杆的具体形状、长度和滚轮类型（例如，可调金属滚轮摆杆）。

　　功能：这种杠杆设计适合从侧面碰撞、角度碰撞，可通过调整杠杆方向适应不同的触发方向。

　　触点配置：11Y

　　1：常开触点的数量。一个“1”表示有一组常开触点。

　　1：常闭触点的数量。二个“1”表示有一组常闭触点。

　　Y：代表电气连接方式。通常“Y”表示带预制电缆的，电缆长度和规格可能有（例如，2米，3芯或4芯）。如果是插头连接，可能会用“P”表示。

　　总结：这是一个 SPDT（单刀双掷） 开关，有一组常开（NO）和一组常闭（NC）触点。可以通过接线实现“到位接通”或“到位断开”功能。

　　外壳/保护等级：M20 & IP67

　　M20：电缆接口的螺纹规格。这是欧洲常见的公制螺纹，直径为20mm。这意味着它使用的M20电缆防水格兰头进行电缆密封接入。

　　IP67：防护等级，这是关键指标。

　　IP6X：完全防尘（灰尘无法进入）。

　　IPX7：防短时浸水（可在1米深的水中浸泡30分钟而不受影响）。

　　总结：这款开关非常适合多尘、潮湿、油污及户外的恶劣工业环境，甚至能承受冲洗。

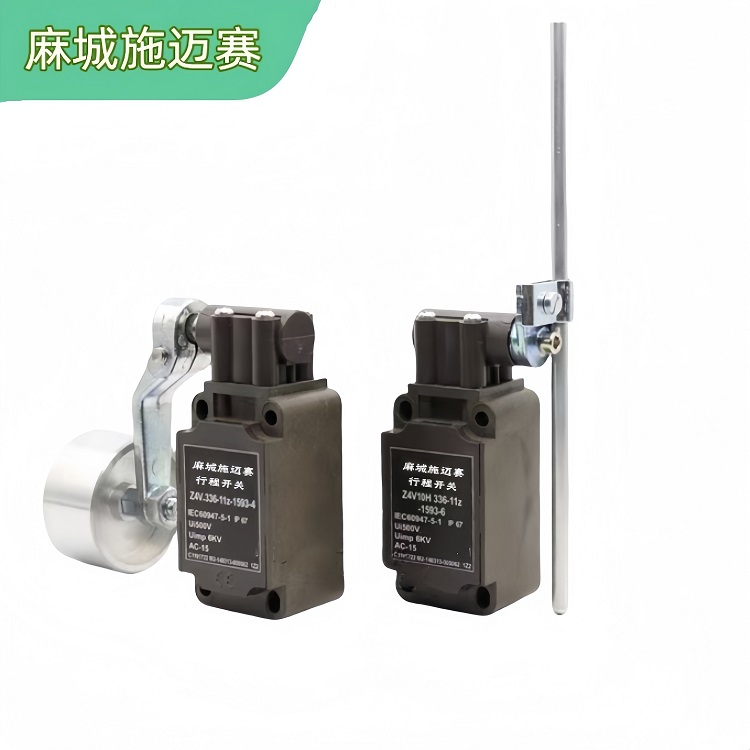

　　行程开关Z4VH 332-11Y-M20\IP67 限位开关

　　核心功能：限位开关

　　作用：用于检测机械设备的运动是否到达预设的极限或中间位置。

　　工作原理：当设备的运动部件（如机床工作台、升降机、传送带挡块）碰撞到开关的杠杆滚轮时，杠杆驱动内部精密快动机构，使触点状态迅速切换（常开变闭，常闭变开）。

　　输出信号：这个触点状态的变化（通/断）会发送给控制系统（如PLC、继电器），从而停止运动、改变方向、启动下一工序或提供位置反馈。

　　典型应用场景

　　数控机床：检测刀库、工作台的行程终点。

　　起重设备：作为天车、升降机的上下限位保护。

　　自动化量产线：检测气缸伸/缩到位、工件到位、门盖开合状态。

　　物料搬运：堆垛机、传送带的定位。

　　包装机械：膜包机、灌装机的移动部件定位。

　　主要特点（基于型号推断）

　　结构坚固：金属外壳和杠杆，耐冲击和机械应力。

　　高防护等级：IP67确保在恶劣环境下可靠工作。

　　可靠的触点：通常使用银合金触点，可切换较高负载（具体需查手册，通常可达10A以上）。

　　清晰的触发感：内部快动机构提供明确的动作点和快速的触点切换，减少电弧，提高寿命。

　　易于安装：安装孔距和M20接口。

　　结构设计特点

　　1. 传动机构采用滚轮摆杆式设计，通过精密弹簧系统实现瞬时动作特性，接触时间≤5ms

　　2. 银合金触点配合灭弧室结构，有效抑制电气火花

　　3. 双色LED状态指示窗，便于故障排查

　　4. 304不锈钢材质的外壳提供优异的抗腐蚀性能

　　5. 内置O型密封圈实现压力补偿，保证IP67防护持续性

　　典型应用场景

　　1. 工程机械领域：用于挖掘机动臂限位、起重机行程控制

　　2. 自动化量产线：定位包装机械的物料挡停、装配工位的到位检测

　　3. 物流输送系统：分拣机推杆位置反馈、堆垛机高度限位

　　4. 特殊环境应用：食品加工设备的蒸汽环境检测、矿山机械的粉尘环境监测

　　选型安装要点

　　1. 安装时应保证驱动杆运动方向与机械动作方向一致

　　2. 预留≥10mm的调节余量以补偿机械公差

　　3. 潮湿环境建议配合防水接头使用

　　4. 高频次应用场合需定期检查触点磨损情况

　　5. 强振动环境应加装防松垫片

　　故障诊断与维护

　　常见故障表现为信号抖动或触点粘连。建议每月检查：

　　1. 传动机构灵活性（可喷洒专用润滑剂）

　　2. 触点接触电阻（正常值＜50mΩ）

　　3. 密封件完整性（更换周期2年）

　　4. 接线端子紧固状态（建议扭矩1.2N·m）

　　使用注意事项

　　查阅资料：在安装前， 以确认确切的电气参数（额定电压/电流）、机械参数（操作力、复位行程）和安装尺寸。

　　正确调整：332型杠杆通常可以调整角度，需根据碰撞块的形状和运动方向仔细调整，确保有效触发且不过度挤压。

　　接线牢固：确保电缆通过M20格兰头紧固密封，防止拉脱和进水。

　　安全考虑：在用于安全保护（如紧急限位）时，需遵循相关安全，可能需要使用安全继电器或冗余电路。

　　行程开关Z4VH 332-11Y-M20\IP67 限位开关是一款重载型、高防护等级、带预制电缆的金属杠杆滚轮式限位开关。它是自动化控制系统中用于位置检测、行程控制和终端保护的可靠且常见的选择。特别适用于需要高防护等级的中等负荷场合。相比同类产品，其独特的双密封结构设计在温差变化大的环境中表现尤为突出，实测温差冲击试验（-40℃~85℃）100次循环后仍保持IP67防护性能。用户可根据实际需求选配不同长度的驱动杆（常规型/加长型）或不同材质的滚轮（金属/尼龙）。
